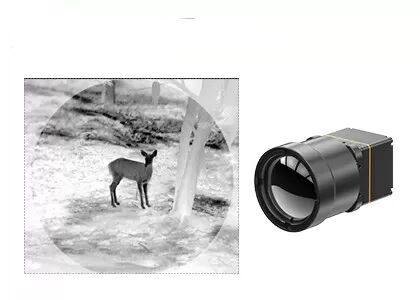

هسته دوربین LWIR تصویربرداری حرارتی شفاف با آشکارسازهای مادون قرمز 640x512 12μM

ماژول تصویربرداری حرارتی LWIR با آشکارسازان مادون قرمز 640x512 12μM برای فضای باز

ماژول حرارتی TWIN612 یک محصول تازه ای است که توسط SensorMicro توسعه داده شده است. این دستگاه یک آشکارگر مادون قرمز غیر خنک شده 640 × 512 / 12μm سرامیکی را ادغام می کند.ماژول حرارتی TWIN612 می تواند واضح تر نشان دهد، تصویر واضح تر و دقیق تر.

با محدوده اندازه گیری دمای -20 °C ~ 150 °C / 0 ~ 550 °C، دقت ± 2 °C یا ± 2٪ و نرخ فریم تا 30 هرتز، ماژول حرارتی تضمین تصویر حرارتی صاف و اندازه گیری دقیق دمای را تضمین می کند.

ماژول حرارتی TWIN612 دارای مزیت های طراحی جمع و جور، ساختار سبک وزن و مصرف انرژی کم به 0.8w است. با الگوریتم های تصویر پیشرفته و عملکرد اندازه گیری دمای،ماژول حرارتی TWIN612 تصاویر پایدارتر و دمای دقیق تری را ارائه می دهد.

فرآیند بسته بندی سرامیکی مشابه بسته بندی فلزی است که یک فناوری بسته بندی آشکارگر مادون قرمز بالغ است. در مقایسه با بسته بندی فلزی،حجم و وزن آشکارساز بسته بندی شده به شدت کاهش می یابد.بنابراین، ماژول حرارتی TWIN612 می تواند در صنایع که دارای الزامات سختگیرانه ای در مورد اندازه، وزن و مصرف برق هستند، مورد استفاده قرار گیرد.

-ميني سايز: 25.4mm × 25.4mm × 35mm
- وزن کم: 25 گرم
- NETD معمولی <40mk
تصویربرداری حرارتی واضح و واضح
- مصرف برق معمولی کمتر از 0.8W


ماژول تصویربرداری حرارتی TWIN612/R در زمینه ترموگرافی، نظارت بر امنیت، بار مفید UAV، روبات ها، سخت افزار هوشمند، ADAS، آتش نشانی و نجات استفاده می شود


1اصول کار تصویربرداری گازی نوری

تصویربرداری گازی نوری نوعی تکنولوژی مادون قرمز است که می تواند گاز های صنعتی نامرئی را ببیند.

تمام اجسام موجود در طبیعت که دمای آنها بالاتر از صفر مطلق (-273.15°C) است می توانند تابش مادون قرمز را تولید کنند. شدت تابش مادون قرمز به دمای هدف بستگی دارد. The infrared thermal camera converts invisible infrared radiation into visible infrared images according to the temperature difference or radiation difference between the target and the background or between various parts of the target.

پس از جذب اشعه مادون قرمز در طول موج های خاص، تفاوت اشعه مادون قرمز بین گاز و پس زمینه ایجاد خواهد شد.

آشکارگر مادون قرمز تشخیص نشت گاز با فیلتر باند باریک داخلی فقط باند مادون قرمز را در نزدیکی اوج جذب مادون قرمز گاز دریافت می کند.و می تواند گاز را به تصاویر مادون قرمز قابل مشاهده از طریق تفاوت تابش بین گاز و پس زمینه تبدیل کند.

The optical gas imaging camera can quickly detect the gas without temporarily stopping the production line by identifying the infrared radiation difference between the gas and the background and visualizing the gas whether the leakage existsو به دقت منبع نشت را پیدا کنید.
