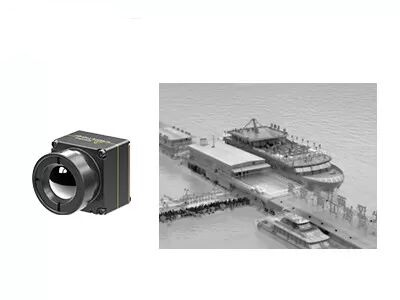

هسته دوربین حرارتی خنک نشده کوچک و سبک با رزولوشن 640x512 و Pixel Pixel 8μm برای بازرسی فتوولتائیک

  • Tiny and Lightweight Uncooled Thermal Camera Core with 640x512 Resolution and 8μm Pixel Pitch for Photovoltaic Inspection
  • Tiny and Lightweight Uncooled Thermal Camera Core with 640x512 Resolution and 8μm Pixel Pitch for Photovoltaic Inspection
محل منبع ووهان، استان هوبی، چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل iTL608
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
قطعنامه 640x512 Pixel Pitch 8 میکرومتر
مصرف برق 0.4 وات محدوده طیفی 8 تا 14 میکرومتر
NETD معمولی ≤30mK نرخ فریم 30/50 هرتز
برجسته کردن

دوربین حرارتی پهپاد خنک نشده فشرده

,

دوربین حرارتی پهپاد هسته ای 640x512

,

بازرسی فتوولتائیک دوربین حرارتی خنک نشده
پیام بگذارید
توضیحات محصول
هسته دوربین حرارتی خنک نشده کوچک و سبک 640x512/8μm برای بازرسی فتوولتائیک
توضیحات محصول

هسته دوربین حرارتی مادون قرمز iTL608 دارای ضریب فرم فوق العاده فشرده 13 * 13 * 18.3 میلی متر - تقریباً به اندازه یک انگشت شست - و وزن آن فقط 6.7 گرم است که با وزن دو سکه قابل مقایسه است و محدودیت های طراحی سبک و جمع و جور را بار دیگر فراتر می گذارد. مجهز به آشکارساز مادون قرمز VOx، iTL608 640*512/8μm حساسیت حرارتی بالای NETD≤30mK را ارائه می دهد. با عملکرد در LWIR 8-14μm، امکان تشخیص دقیق اهداف معمولی دمای محیط را فراهم می کند. هسته از زمان راه اندازی سریع ≤ 6 ثانیه و نرخ فریم 30 هرتز/50 هرتز پشتیبانی می کند، در حالی که الگوریتم های یکپارچه NUC و 3DNR یکنواختی تصویر و کیفیت کلی تصویر را بهینه می کنند. iTL608 که برای عملکرد قابل اعتماد در محیط‌های سخت طراحی شده است، در طیف وسیعی از دمای -40 تا 70 درجه سانتی‌گراد کار می‌کند و برای دستگاه‌های دستی و دیگر پلت‌فرم‌های قابل حمل مناسب است و نیازهای برنامه‌های کاربردی در نظارت امنیتی، اندازه‌گیری دما و دید در شب را برطرف می‌کند.

ویژگی های اصلی
  • طراحی بسیار سبک وزن
    اندازه فشرده 13 * 13 * 18.3 میلی متر و وزن 1.5 ± 6.7 گرم (شامل لنز 6 میلی متر)
    در میان بالاترین سطوح ادغام در کلاس خود
  • حساسیت بالا، تشخیص دقیق
    اندازه پیکسل بسیار کوچک 8 میکرومتر با وضوح 640 * 512، ارائه جزئیات دقیق و تصاویر واضح
    NETD معمولی ≤ 30mK، که تشخیص قابل اعتماد تفاوت های دما را ممکن می کند
  • توسعه ساده، ادغام سریع
    چندین گزینه لنز نوری برای برآورده کردن نیازهای کاربردی مختلف موجود است
    از چندین رابط خروجی تصویر، از جمله MIPI/USB 2.0/BT.656 پشتیبانی می کند
    خروجی داده تصویر RAW و YUV، با کنترل از طریق پورت سریال/I2C
مشخصات محصول
مدل iTL608
نشانگرهای آشکارسازهای IR
مواد حساس VOx
قطعنامه 640*512
اندازه پیکسل 8 میکرومتر
پاسخ طیفی 8μm ~ 14μm
NETD معمولی ≤30mK
پردازش تصویر
نرخ فریم دیجیتال 30/50 هرتز
زمان راه اندازی ≤6 ثانیه
ویدیو دیجیتال RAW/YUV/TMP
الگوریتم تصویر NUC/3DNR/DNS/DRC/EE
نمایش تصویر 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ)
نرم افزار کامپیوتر
نرم افزار کنترل ماژول و نمایش ویدئو
برقی
رابط خارجی استاندارد رابط 34Pin_Connector: BP04SD-34-0065-R0
رابط ارتباطی TTL-232/USB2.0/I2C
رابط ویدئویی دیجیتال MIPI/USB2.0/BT.656
ولتاژ تغذیه 4-5.5 ولت
مصرف برق معمولی 0.4 وات
مکانیکی
اندازه (شامل لنز) با لنز 6 میلی متر: 13 * 13 * 18.3 میلی متر (قطر خارجی لنز Φ12.3 میلی متر)
با لنز 8.7 میلی متر: 13 * 13 * 19.8 میلی متر (قطر خارجی لنز Φ15.6 میلی متر)
با لنز 16.7 میلی متر: 13 * 13 * 27.9 میلی متر (قطر خارجی لنز Φ22.2 میلی متر)
با لنز 30 میلی متر: 13 * 13 * 39 میلی متر (قطر خارجی لنز Φ36 میلی متر)
وزن (از جمله لنز) 6.7±1.5 گرم (عدسی 6 میلی متر)
7.5±1.5 گرم (عدسی 8.7 میلی متر)
17±1.5 گرم (عدسی 16.7 میلی متر)
42.7±1.5 گرم (عدسی 30 میلی متر)
سازگاری با محیط
دمای عملیاتی -40℃~+70℃
دمای ذخیره سازی -45℃~+85℃
رطوبت 5٪ ~ 95٪، غیر متراکم
لرزش 5.35 گرم، لرزش تصادفی، 3 محوره
تاثیر نیمه سینوسی، 40 گرم/11 میلی ثانیه، جهت ضربه محور X، 3 بار
گواهینامه ROHS2.0/REACH
لنز نوری فوکوس ثابت Athermal: 6/8.7/16.7/30mm
کاربردهای صنعتی

ماژول تصویربرداری حرارتی iTL608 را می توان در زمینه های آتش نشانی جنگل، تعمیر و نگهداری برق، بازرسی فتوولتائیک، نظارت بر امنیت، دستگاه های پوشیدنی، دستگاه های قابل حمل و غیره استفاده کرد.

قابلیت تولید
  • فناوری های آشکارساز مادون قرمز داخلی
    آشکارسازهای مادون قرمز 8 اینچی 0.11μm VOx Uncooled
    آشکارسازهای مادون قرمز خنک‌شده MCT 0.5 میکرومتری 8 اینچی
    آشکارسازهای مادون قرمز خنک شده 8 اینچی 0.5 میکرومتر T2SL
  • ظرفیت تولید و مزایا
    6 میلیون آشکارساز مادون قرمز خود ساخته در سال
    30000 متر مربع تاسیسات ساخت نیمه هادی
    مساحت اتاق تمیز 20000 متر مربع
سوالات متداول
1. تفاوت بین نور کم، IR فعال و تصویربرداری حرارتی چیست؟
نور کم نیاز به نور طبیعی دارد و تصویر نور طبیعی ضعیف را از طریق تقویت کننده تصویر به تصویر الکترونیکی پیشرفته تبدیل می کند.
IR فعال به طور فعال نور مادون قرمز را ساطع می کند و از پرتو مادون قرمز منعکس شده توسط هدف استفاده می کند. اختفای بسیار ضعیفی دارد.
تصویربرداری حرارتی به هیچ نوری نیاز ندارد و یک دید در شب مادون قرمز غیرفعال است که تفاوت تشعشعات فروسرخ را بین اهداف و صحنه یا قسمت‌های مختلف یک جسم تشخیص می‌دهد. تحت تأثیر تغییرات شرایط نوری اطراف، در طول شب یا حتی در مه، باران و سایر محیط های خشن قرار نگیرد.
2. آیا می توانید تصویربرداری حرارتی را مسدود کنید؟
در بیشتر موارد، شما نمی توانید. اما اشعه مادون قرمز نمی تواند به دیوارها نفوذ کند و همچنین شیشه می تواند IR را مسدود کند. بنابراین، اگر نمی‌خواهید شناسایی شوید، می‌توانید پشت شیشه یا دیوارها پنهان شوید تا تصویربرداری حرارتی را مسدود کنید.
