هسته دوربین حرارتی خنک نشده کوچک و سبک با رزولوشن 640x512 و Pixel Pixel 8μm برای بازرسی فتوولتائیک

  • Tiny and Lightweight Uncooled Thermal Camera Core with 640x512 Resolution and 8μm Pixel Pitch for Photovoltaic Inspection
محل منبع ووهان، استان هوبی، چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل iTL608
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
قطعنامه 640x512 Pixel Pitch 8 میکرومتر
مصرف برق 0.4 وات محدوده طیفی 8 تا 14 میکرومتر
NETD معمولی ≤30mK نرخ فریم 30/50 هرتز
برجسته کردن

دوربین حرارتی پهپاد خنک نشده فشرده

,

دوربین حرارتی پهپاد هسته ای 640x512

,

بازرسی فتوولتائیک دوربین حرارتی خنک نشده
پیام بگذارید
توضیحات محصول
هسته دوربین حرارتی کوچک و سبک بدون خنک کننده 640x512/8μm برای بازرسی خورشیدی
توضیحات محصول

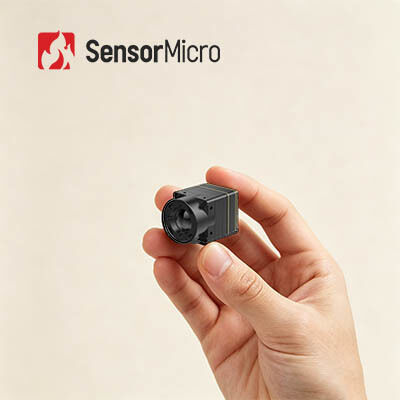

هسته دوربین حرارتی مادون قرمز iTL608 دارای یک شکل بسیار فشرده 13 × 13 × 18.3 میلی متر است - تقریبا به اندازه یک انگشت بزرگ - و فقط 6.7 گرم وزن دارد، قابل مقایسه با وزن دو سکه،دوباره محدودیت های طراحی سبک و جمع و جور را به جلو می کشیم.مجهز به یک آشکارساز مادون قرمز VOx، 640 × 512/8μm iTL608 حساسیت حرارتی بالایی از NETD≤30mK را ارائه می دهد.امکان تشخیص دقیق اهداف دمای محیطی را فراهم می کند.. هسته پشتیبانی از یک زمان شروع سریع ≤ 6 ثانیه و نرخ فریم 30 هرتز / 50 هرتز، در حالی که الگوریتم های یکپارچه NUC و 3DNR یکپارچگی تصویر و کیفیت کلی تصویر را بهینه می کنند.طراحی شده برای عملکرد قابل اعتماد در محیط های سخت، iTL608 در طیف گسترده ای از دما از -40°C تا +70°C کار می کند، و این باعث می شود که برای دستگاه های دستی و سایر سیستم عامل های قابل حمل مناسب باشد.پاسخگویی به نیازهای کاربردی در نظارت امنیتی، اندازه گيري درجه حرارت و ديد شب

ویژگی های اصلی
  • طراحی بسیار سبک
    اندازه کامپکت 13 × 13 × 18.3 میلی متر و وزن 6.7 ± 1.5 گرم (از جمله لنز 6 میلی متر)
    در میان بالاترین سطح ادغام در کلاس خود
  • حساسیت بالا، تشخیص دقیق
    اندازه پیکسل بسیار کوچک 8μm با رزولوشن 640 × 512, ارائه جزئیات دقیق و تصاویر شفاف
    NETD معمولی ≤ 30mK، که تشخیص قابل اعتماد تفاوت های ظریف دمایی را امکان پذیر می کند
  • توسعه ساده، ادغام سریع
    گزینه های متعدد لنز نوری برای پاسخگویی به نیازهای متنوع برنامه در دسترس است
    از چندین رابط خروجی تصویر از جمله MIPI / USB 2.0 / BT پشتیبانی می کند.656
    خروجی داده های تصویری RAW و YUV، با کنترل از طریق پورت سریالی/I2C
مشخصات محصول
مدل iTL608
نشانگرهای آشکارسازان IR
مواد حساس VOx
قطعنامه 640×512
اندازه پیکسل 8μm
پاسخ طیف 8μm ~ 14μm
NETD معمولی ≤30mK
پردازش تصویر
نرخ فریم دیجیتال 30/50 هرتز
زمان شروع ≤6s
ویدیوی دیجیتال RAW/YUV/TMP
الگوریتم تصویر NUC/3DNR/DNS/DRC/EE
نمایش تصویر 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ)
نرم افزار کامپیوتر
نرم افزار کنترل ماژول و نمایش ویدیو
برق
رابط استاندارد خارجی رابط 34Pin_Connector: BP04SD-34-0065-R0
رابط ارتباطی TTL-232/USB2.0/I2C
رابط ویدیویی دیجیتال MIPI / USB2.0 / BT656
ولتاژ تغذیه 4-5.5 ولت
مصرف برق معمولی 0.4W
ماشین آلات
اندازه (از جمله لنز) با لنز 6mm: 13 × 13 × 18.3 mm (قطر بیرونی لنز Φ12.3 mm)
با لنز 8.7mm: 13 × 13 × 19.8 mm (قطر بیرونی لنز Φ15.6 mm)
با لنز 16.7mm: 13 × 13 × 27.9 mm (قطر بیرونی لنز Φ22.2 mm)
با لنز 30 میلی متری: 13 × 13 × 39 میلی متری (قطر بیرونی لنز Φ36 میلی متری)
وزن (از جمله لنز) 6.7±1.5g (6mm lens)
7.5±1.5g (لینز 8.7mm)
17±1.5g (16.7mm lens)
42.7±1.5g (30mm lens)
سازگاری با محیط زیست
دمای کار -40°C~+70°C
دمای ذخیره سازی -45°C تا +85°C
رطوبت 5٪ تا 95٪، بدون فشرده سازی
ارتعاش 5.35 گرمي، ارتعاش تصادفي، 3- محور
تاثیر نصف موج سینوس، 40g / 11ms، جهت ضربه X محور، 3 بار
گواهینامه ROHS2.0/REACH
لنز های نوری فوکوس ثابت: 6/8.7/16.7/30mm
کاربردهای صنعتی

ماژول تصویربرداری حرارتی iTL608 می تواند در زمینه های آتش سوزی جنگل، نگهداری برق، بازرسی فتوولتائیک، نظارت بر امنیت، دستگاه های پوشیدنی، دستگاه های قابل حمل و غیره استفاده شود.

ظرفیت تولید
  • تکنولوژی های آشکارساز مادون قرمز داخلی
    8 اینچ 0.11μm VOx غیر خنک کننده کشنده های مادون قرمز
    8 اینچ 0.5μm MCT خنک کش های مادون قرمز
    آشکارسازهای مادون قرمز خنک شده 8 اینچ 0.5μm T2SL
  • ظرفیت تولید و مزایا
    6 میلیون آشکارساز مادون قرمز خود ساخته شده در سال
    30تاسیسات تولید نیمه هادی
    20مساحت اتاق های تمیز
سوالات عمومی
1تفاوت بین نور کم، IR فعال و تصویربرداری حرارتی چیست؟
نور کم نیاز به نور طبیعی دارد و تصویر ضعیف نور طبیعی را از طریق تقویت کننده تصویر به تصویر الکترونیکی بهبود یافته تبدیل می کند.
IR فعال به طور فعال نور مادون قرمز را منتشر می کند و از پرتو مادون قرمز منعکس شده توسط هدف استفاده می کند.
تصویربرداری حرارتی نیازی به نور ندارد و یک تصویربرداری شبانه مادون قرمز غیرفعال است که تفاوت تابش مادون قرمز بین اهداف و صحنه یا قسمت های مختلف یک شی را تشخیص می دهد.تحت تاثیر تغییرات شرایط روشنایی اطراف نباشد.، در طول شب و یا حتی در مه، باران و دیگر محیط های خشن.
2مي توني تصوير گرمي رو مسدود کني؟
اما اشعه های مادون قرمز نمیتوانند به دیوارها نفوذ کنند و همچنین شیشه می تواند اشعه های مادون قرمز را مسدود کند.شما می توانید پشت شیشه یا دیوارهای پنهان برای جلوگیری از تصویربرداری حرارتی.
