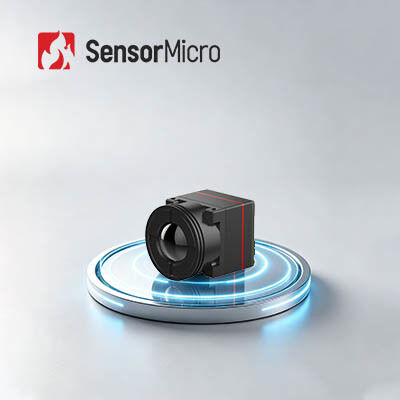

طراحی کامپکت و سبک وزن هسته دوربین مادون قرمز بدون خنک کننده با رزولوشن 640x512 و پیچ پیکسل 12μm
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iTL612 Pro |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | L/C، T/T |
جزئیات محصول
| قطعنامه | 640x512 | نرخ فریم | 25/30 هرتز / 50 هرتز |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | مصرف برق | 0.5W |
| NETD معمولی | ≤40mK | Pixel Pitch | 12 میکرومتر |
| برجسته کردن | دوربین دیجیتال مادون قرمز بدون خنک کننده,دوربین مادون قرمز 640x512,دوربین مادون قرمز خنک نشده |
||
توضیحات محصول
طراحی کامپکت و سبک طراحی غیر خنک کننده دوربین مادون قرمز هسته 640x512 12μm
با تعریف مجدد استانداردهای صنعتی SWaP برای هسته های تصویربرداری حرارتی کوچک، هسته دوربین مادون قرمز فوق العاده کوچک iTL612Pro به تعادل کامل بین اندازه فوق کمپیکت، وزن فوق سبک،مصرف انرژی کم و تصویربرداری با وضوح بالابا استفاده از یک آشکارساز سطح موج 640 × 512 / 12μm و الگوریتم های بهینه سازی تصویر ارتقا یافته ، عملکرد تصویربرداری حرارتی درجه حرفه ای را بسیار فراتر از محصولات مشابه ارائه می دهد.
شکستن محدودیت های اندازه و وزن هسته های مادون قرمز سنتی، 17.3mm قطعه مربع و 13.7g بدن فوق العاده سبک به شدت مانع مونتاژ سیستم و بار ساختاری را کاهش می دهد.همراه با مصرف انرژی بسیار کم و رابط های توسعه بسیار قابل گسترش، این شرکت ها را قادر می سازد تا محصولات تصویربرداری حرارتی مادون قرمز قابل حمل، کوچک و با کارایی بالا را توسعه دهند، که زمینه های کاربردی صنعتی و تجاری را پوشش می دهد.
ویژگی های اصلی
سبک ترین و کمترین بار
- اندازه Ultra-Miniature: 17.3 × 17.3 × 23.4 میلی متر (از جمله لنز 9.1 میلی متر)
- وزن فوق العاده سبک: 13.7±0.5g (از جمله لنز 9.1 میلی متری)
- مصرف برق بسیار کم: به حداقل 0.5W
FPA اصلی با تصویربرداری واضح
- 640x512 قطعنامه برای یکپارچگی گسترده
- وضوح تصویر بهبود یافته: چندین الگوریتم تصویر نسل جدید برای بهبود کیفیت تصویر
توسعه آسان و ادغام بی نقص
- گزینه های مختلف لنز در دسترس برای مناسب شدن با سناریوهای مختلف کاربرد
- از چندین رابط خروجی تصویر پشتیبانی می کند: DVP8، LVDS، MIPI، USB 2.0، و BT.656
- خروجی داده های RAW/YUV/Matrix-TEMP با کنترل پورت سریالی
مشخصات محصول
| مدل | iTL612Pro |
| نشانگرهای آشکارسازان IR | |
| مواد حساس | VOx |
| قطعنامه | 640×512 |
| اندازه پیکسل | 12μm |
| پاسخ طیف | 8μm ~ 14μm |
| NETD معمولی | ≤40mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30 هرتز/50 هرتز |
| زمان شروع | ≤5s |
| ویدیوی دیجیتال | RAW/YUV/Matrix-TEMP |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | 10 ((سیاه داغ / سفید داغ / رنگ کاذب) |
| برق | |
| رابط استاندارد خارجی | رابط 30Pin_HRS:DF40C-30DP-0.4V ((51) |
| رابط خارجی MIPI | 34Pin_ Panasonic رابط رابط:AXE634124 |
| رابط ارتباطی | TTL-232/USB2.0 |
| رابط ویدیویی دیجیتال | DVP8/LVDS/MIPI/USB2.0/BT656 |
| ولتاژ تغذیه | 4.2-5.5 ولت |
| مصرف برق معمولی | 0.5W |
| ماشین آلات | |
| اندازه (از جمله لنز) | 17.3×17.3×23.4 (لینس 9.1mm) 17.3×17.3×30.2 (13mm lens) 17.3×17.3×38 (25mm lens) 17.3×17.3×54 (45mm lens) |
| وزن (از جمله لنز) | 13.7±0.5g (لینز 9.1mm) 20±0.5g (13mm lens) 27.3±0.5g (25mm lens) 51±0.5g (45mm lens) |
| سازگاری با محیط زیست | |
| دمای کار | -40°C~+70°C |
| دمای ذخیره سازی | -45°C تا +85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| ارتعاش | لرزش سینوس، فرکانس: 10HZ150HZ10HZ، ارزش اوج: 0.15mm، جهت محوری: X، زمان مقاومت: 8 دقیقه در محور، چرخه: 2 بار |
| تاثیر | نصف موج سینوس، 30g / 11ms، جهت ضربه X محور، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز های نوری | فوکوس ثابت: 9.1/13/25/45mm |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iTL612 Pro می تواند در زمینه های آتش سوزی جنگل، نگهداری برق، بازرسی فتوولتائیک، نظارت بر امنیت، دستگاه های پوشیدنی، دستگاه های قابل حمل و غیره استفاده شود.
درباره ما
چشم انداز ما:برای گسترش مرزهای حس و تغییر نحوه ارتباط مردم با جهان اطرافشان.
مأموريت ما:برای استفاده از قدرت تکنولوژی سنجش مادون قرمز برای تغییر صنایع در سراسر جهان، تصمیمات هوشمندانه تر، محیط های امن تر و آینده ای متصل تر.
ارزش ما:برای ایجاد تکنولوژی پیشرفته مادون قرمز که جهان را به جای بهتری تبدیل کند.
سوالات عمومی
1مزاياي دتکتورهای مادون قرمز بدون خنک کننده چيست؟
آشکارگر خط کانونی مادون قرمز خنک نشده نیازی به دستگاه خنک کننده ندارد، می تواند در دمای اتاق کار کند و مزایای شروع سریع، مصرف انرژی کم، اندازه کوچک، وزن سبک، عمر طولانی را دارد.هزینه کم و غیره.
2ملاحظات کلیدی در مورد یک آشکارگر مادون قرمز / ماژول حرارتی برای برنامه شما چیست؟
• وضوح آشکارساز
• اندازه پیکسل
• NETD
• کیفیت تصویر
• گزینه های لنز
• مصرف برق
• اندازه و وزن
• رابط مکانیکی و الکتریکی
• بودجه
• اندازه پیکسل
• NETD
• کیفیت تصویر
• گزینه های لنز
• مصرف برق
• اندازه و وزن
• رابط مکانیکی و الکتریکی
• بودجه
3ديتکتور مادون قرمز چيست؟
به عبارت دیگر، تعداد پیکسل های تصویربرداری حرارتی. وضوح بالاتر به معنای نقاط مشاهده و اندازه گیری دمای بیشتر است، بنابراین هدف کوچکتر در فاصله های طولانی تر می تواند مشاهده و اندازه گیری شود.معمولاً وضوح تصویربرداری حرارتی مادون قرمز بین 256x192 است، 384x288، 640x512، 800x600، 1024x768، 1280x1024، و غیره با وضوح بالاتر، هزینه آشکارگر بیشتر خواهد بود.
4میدان دید (FOV)
به میدان دید دو بعدی از فضای شی مشاهده شده توسط سیستم نوری تصویربرداری حرارتی مادون قرمز اشاره دارد. به عنوان مثال FOV افقی،فرض بر این که اندازه ی آرایه ی آشکارگر A×B باشد.، اندازه پیکسل d است و فاصله کانونی لنز f است، سپس زاویه افقی FOV θ=2×acrtan (A×d/2f). پس از انتخاب آرایه آشکارگر و اندازه پیکسل،میدان دید فقط با فاصله کانونی سیستم نوری تغییر می کند.: با فاصله کانونی طولانی تر، میدان دید باریک تر خواهد بود؛ با فاصله کانونی کوتاه تر، میدان دید گسترده تر خواهد بود.
