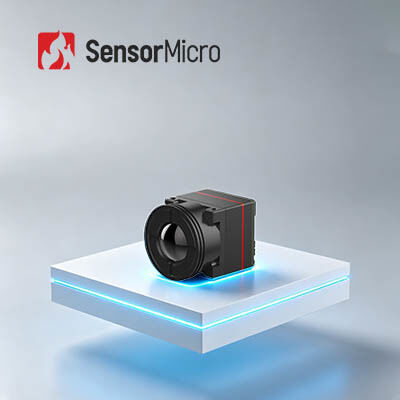

مصرف برق کم هسته دوربین مادون قرمز بدون خنک کننده با وضوح 640x512 و پیچ پیکسل 12μm
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iTL612 Pro |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| NETD معمولی | ≤40mK | مصرف برق | 0.5W |
|---|---|---|---|
| نرخ فریم | 25/30 هرتز / 50 هرتز | محدوده طیفی | 8 تا 14 میکرومتر |
| قطعنامه | 640x512 | Pixel Pitch | 12 میکرومتر |
| برجسته کردن | دوربین حرارتی پهپاد NUC,دوربین حرارتی پهپاد 40mK بدون خنک کننده,دوربین مادون قرمز خنک نشده 30 هرتز |
||
توضیحات محصول
هسته دوربین مادون قرمز بدون خنک کننده با مصرف برق کم 640x512 12 میکرومتر
مرور کلی محصول
iTL612Pro یک هسته دوربین مادون قرمز فوق العاده کوچک و کم مصرف با وضوح بالا 640*512 و آشکارساز سطح ویفر 12 میکرومتر است. این دستگاه دارای ابعاد جمع و جور 17.3*17.3*23.4 میلی متر، وزن فوق العاده سبک 13.7±0.5 گرم و مصرف برق فوق العاده کم 0.5 وات است. مجهز به الگوریتم های تصویر پیشرفته برای تصویربرداری حرارتی واضح تر، از لنزهای متعدد و رابط های خروجی غنی از جمله MIPI، USB 2.0 و LVDS پشتیبانی می کند. توسعه و ادغام آسان، جزء هسته ای بهینه برای سیستم های حرارتی مادون قرمز مینیاتوری است.
ویژگی های اصلی
- سبکی بی نظیر و بار حداقل: اندازه فوق العاده کوچک: 17.3*17.3*23.4 میلی متر (شامل لنز 9.1 میلی متری)؛ فوق العاده سبک: 13.7±0.5 گرم (شامل لنز 9.1 میلی متری)؛ مصرف برق فوق العاده کم: تا 0.5 وات
- FPA اصلی با تصویربرداری واضح: وضوح 640x512 برای ادغام گسترده؛ وضوح تصویر بهبود یافته با چندین الگوریتم تصویر نسل جدید برای کیفیت تصویر بهتر
- توسعه آسان و ادغام بدون درز: گزینه های لنز متعدد برای سناریوهای کاربردی مختلف موجود است؛ از چندین رابط خروجی تصویر پشتیبانی می کند: DVP8، LVDS، MIPI، USB 2.0 و BT.656؛ خروجی داده RAW/YUV/Matrix-TEMP با کنترل پورت سریال
مشخصات محصول
| مدل | iTL612Pro |
|---|---|
| شاخص های آشکارساز مادون قرمز | |
| مواد حساس | VOx |
| وضوح | 640*512 |
| اندازه پیکسل | 12 میکرومتر |
| پاسخ طیفی | 8 میکرومتر ~ 14 میکرومتر |
| NETD معمولی | ≤40mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30 هرتز/50 هرتز |
| زمان راه اندازی | ≤5 ثانیه |
| ویدئوی دیجیتال | RAW/YUV/Matrix-TEMP |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | 10 (سیاه داغ/سفید داغ/رنگ کاذب) |
| نرم افزار کامپیوتر | |
| ماژول مادون قرمز | کنترل ماژول و نمایش ویدئو |
| الکتریکی | |
| رابط خارجی استاندارد | رابط 30 پین HRS: DF40C-30DP-0.4V(51) |
| رابط خارجی MIPI | رابط کانکتور پاناسونیک 34 پین: AXE634124 |
| رابط ارتباطی | TTL-232/USB2.0 |
| رابط ویدئوی دیجیتال | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| ولتاژ تغذیه | 4.2-5.5 ولت |
| مصرف برق معمولی | 0.5 وات |
| اندازه گیری دما | |
| دمای عملیاتی | -10 درجه سانتیگراد ~ +50 درجه سانتیگراد |
| محدوده اندازه گیری دما | / |
| دقت اندازه گیری دما | / |
| اندازه گیری دمای جزئی | / |
| SDK | / |
| مکانیکی | |
| اندازه (شامل لنز) | 17.3*17.3*23.4 (لنز 9.1 میلی متری) 17.3*17.3*30.2 (لنز 13 میلی متری) 17.3*17.3*38 (لنز 25 میلی متری) 17.3*17.3*54 (لنز 45 میلی متری) |
| وزن (شامل لنز) | 13.7±0.5 گرم (لنز 9.1 میلی متری) 20±0.5 گرم (لنز 13 میلی متری) 27.3±0.5 گرم (لنز 25 میلی متری) 51±0.5 گرم (لنز 45 میلی متری) |
| سازگاری محیطی | |
| دمای عملیاتی | -40 درجه سانتیگراد ~ +70 درجه سانتیگراد |
| دمای ذخیره سازی | -45 درجه سانتیگراد ~ +85 درجه سانتیگراد |
| رطوبت | 5%~95%، بدون میعان |
| لرزش | لرزش سینوسی، فرکانس: 10 هرتز ~ 150 هرتز ~ 10 هرتز، مقدار اوج: 0.15 میلی متر، جهت محوری: X، زمان استقامت: 8 دقیقه/محور، چرخه ها: 2 بار |
| ضربه | نیم موج سینوسی، 30 گرم/11 میلی ثانیه، جهت ضربه محور X، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | فوکوس ثابت آترمال: 9.1/13/25/45 میلی متر |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iTL612R Pro را می توان در زمینه های اطفاء حریق جنگل ها، نگهداری برق، بازرسی فتوولتائیک، نظارت امنیتی، دستگاه های پوشیدنی، دستگاه های قابل حمل و غیره استفاده کرد.
نقاط قوت اصلی ما
- تامین پایدار: با داشتن زنجیره تامین پایدار و قابل اعتماد در کل اکوسیستم خود، می توانیم به سرعت به تقاضاهای بازار پاسخ دهیم.
- نوآوری پایدار: با تخصص در ساخت آشکارساز و تجربه در پشتیبانی از ادغام سیستم، بینش عمیقی نسبت به الزامات عملکرد به دست می آوریم، طرح ها را به طور مداوم بهینه می کنیم و یک چرخه سودمند ایجاد می کنیم: کاربرد محصول ← بازخورد فنی ← ارتقاء محصول.
- مزیت هزینه: با مدیریت کل زنجیره تولید و بهره گیری از تولید در مقیاس بزرگ و کارآمد، ما قیمت های رقابتی را برای طیف گسترده ای از برنامه ها ارائه می دهیم.
سوالات متداول
1. ترموگرافی مادون قرمز چیست؟
ترموگرافی یک فناوری جدید و موثر از روش تشخیص غیرتهاجمی بر اساس تشخیص دمای سطح جسم است. تابش مادون قرمز (IR) ساطع شده از یک جسم ثبت و به صورت نقشه توزیع دما تجسم می شود.
2. از ترموگرافی مادون قرمز می توان برای چه مواردی استفاده کرد؟
تصویر حرارتی مادون قرمز را می توان برای انجام بازرسی های خانگی، تعیین نقص های ساختاری، عیوب الکتریکی، عیوب مکانیکی، تغییرات فیزیولوژیکی در افراد و حیوانات و موارد دیگر استفاده کرد.
3. مزایای ترموگرافی مادون قرمز چیست؟
برای تست غیر مخرب، تست ساده و پاسخ سریع بدون آسیب است که منجر به صرفه جویی در هزینه، افزایش بهره وری کار، کاهش نیروی انسانی و استهلاک تجهیزات می شود. برای ترموگرافی پزشکی، یافتن مشکلات پنهان در بدن انسان بسیار کارآمد است، 100% ایمن بدون تشعشع و درد، که ابزار ایده آلی برای غربالگری اولیه سلامت است.
