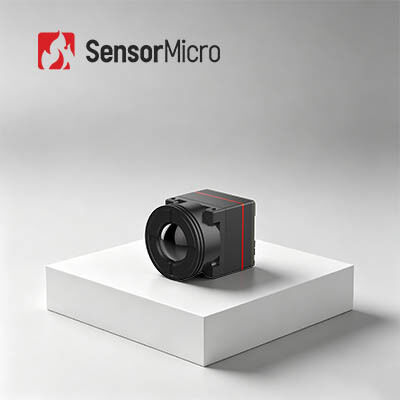

Ultra Compact 640x512 رزولوشن 12μm Pixel Pitch Uncooled Infrared Camera Core با مصرف برق 0.5W برای دستگاه های پوشیدنی
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iTL612 Pro |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| نرخ فریم | 25/30 هرتز / 50 هرتز | قطعنامه | 640x512 |
|---|---|---|---|
| مصرف برق | 0.5W | NETD معمولی | ≤40mK |
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
| برجسته کردن | دوربین مادون قرمز Uncooled USB2.0,دوربین مادون قرمز 12um Uncooled,دوربین مادون قرمز DVP هسته 640x512 |
||
توضیحات محصول
هسته دوربین مادون قرمز غیر خنک Ultra Compact 640x512 12um برای دستگاه های پوشیدنی
خلاصه ی محصول
طراحی شده برای کوچک سازی شدید و قابلیت اطمینان بالاهسته دوربین مادون قرمز iTL612Pro یک آشکارساز FPA سطح وافر 640 × 512/12μm و الگوریتم های پردازش تصویر نسل بعدی را برای افزایش وضوح و ثبات کلی تصویرسازی ادغام می کند.
این ماژول با طراحی ابعاد فوق کمپیکت 17.3×17.3×23.4 میلی متر و بدن سبک 13.7±0.5 گرم، بار ساختاری دستگاه های یکپارچه را به حداقل می رساند.با قدرت فوق العاده کم 0.5W، به طور کامل به سیستم های شارژ شده با باتری و قابل حمل تطبیق می یابد.
سازگار با پیکربندی های متعدد لنز، هسته از گزینه های خروجی جامع از جمله رابط های DVP8، LVDS، MIPI، USB 2.0 و BT.656 و همچنین RAW پشتیبانی می کند.خروجی داده های YUV و Matrix-TEMP با کنترل پورت سریالی، ارائه پشتیبانی فنی کامل برای تکرار سیستم سفارشی و ادغام صنعتی.
ویژگی های اصلی
- طراحی فشرده و سبک- اندازه: 17mm × 17mm × 22mm (با لنز 9.1mm) ، وزن: 13g (با لنز 9.1mm) ، مصرف برق به اندازه 0.7W
- تصویر روشن و رادیومتری دقیق- الگوریتم پردازش تصویر کاملا جدید: NUC / 3DNR / DNS / DRC / EE ، پشتیبانی از ویندوز / لینوکس / ARM SDK ، پشتیبانی از اندازه گیری دمای منطقه ای ، نقطه ای و ایزوترم
- رابط های مختلف برای یکپارچه سازی آسان- رابط های DVP/LVDS/USB2.0، خروجی داده های تصویر RAW/YUV، کنترل پورت سریالی
مشخصات محصول
| مدل | iTL612Pro |
|---|---|
| نشانگرهای آشکارسازان IR | |
| مواد حساس | VOx |
| قطعنامه | 640×512 |
| اندازه پیکسل | 12μm |
| پاسخ طیف | 8μm ~ 14μm |
| NETD معمولی | ≤40mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30 هرتز/50 هرتز |
| زمان شروع | ≤5s |
| ویدیوی دیجیتال | RAW/YUV/Matrix-TEMP |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | 10 ((سیاه داغ / سفید داغ / رنگ کاذب) |
| نرم افزار کامپیوتر | |
| ماژول مادون قرمز | کنترل ماژول و نمایش ویدیو |
| برق | |
| رابط استاندارد خارجی | رابط 30Pin_HRS:DF40C-30DP-0.4V ((51) |
| رابط خارجی MIPI | 34Pin_ Panasonic رابط رابط:AXE634124 |
| رابط ارتباطی | TTL-232/USB2.0 |
| رابط ویدیویی دیجیتال | DVP8/LVDS/MIPI/USB2.0/BT656 |
| ولتاژ تغذیه | 4.2-5.5 ولت |
| مصرف برق معمولی | 0.5W |
| اندازه گیری دمای | |
| دمای کار | -10°C تا +50°C |
| محدوده اندازه گیری دمای | / |
| دقت اندازه گیری دمای | / |
| اندازه گیری دمای جزئی | / |
| SDK | / |
| ماشین آلات | |
| اندازه (از جمله لنز) | 17.3×17.3×23.4 (لینس 9.1mm) 17.3×17.3×30.2 (13mm lens) 17.3×17.3×38 (25mm lens) 17.3×17.3×54 (45mm lens) |
| وزن (از جمله لنز) | 13.7±0.5g (لینز 9.1mm) 20±0.5g (13mm lens) 27.3±0.5g (25mm lens) 51±0.5g (45mm lens) |
| سازگاری با محیط زیست | |
| دمای کار | -40°C~+70°C |
| دمای ذخیره سازی | -45°C تا +85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| ارتعاش | لرزش سینوس، فرکانس: 10HZ150HZ10HZ، ارزش اوج: 0.15mm، جهت محوری: X، زمان مقاومت: 8 دقیقه در محور، چرخه: 2 بار |
| تاثیر | نصف موج سینوس، 30g / 11ms، جهت ضربه X محور، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز های نوری | فوکوس ثابت: 9.1/13/25/45mm |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iTL612 Pro می تواند در زمینه های آتش سوزی جنگل، نگهداری برق، بازرسی فتوولتائیک، نظارت بر امنیت، دستگاه های پوشیدنی، دستگاه های قابل حمل و غیره استفاده شود.
مجموعه محصولات
مجموعه محصولات متنوع- طیف گسترده ای از فرمت های محصول از جمله آشکارسازان مادون قرمز، هسته های دوربین و ماژول ها برای پاسخگویی به نیازهای مختلف ادغام.
تنوع غنی محصولات- رزولوشن های متعدد آرایه، اندازه پیکسل، باند های موج و ترکیبی از گزینه های لنز انعطاف پذیری بیشتری را برای کاربردهای متنوع فراهم می کند.
عملکرد خارق العاده- تصویربرداری واضح، اندازه فشرده، مصرف انرژی کم، حساسیت بالا و قابلیت اطمینان قوی - طراحی شده برای انجام تحت طیف گسترده ای از چالش های زیست محیطی.
ادغام آسان- گزینه های رابط متعدد ادغام را ساده می کند و توسعه سریع را در زمینه های کاربردی متعدد امکان پذیر می کند.
پرسش های مکرر
مزاياي ترموگرافي مادون قرمز چيست؟
برای آزمایش غیر مخرب:ساده برای آزمایش و سریع برای پاسخ بدون آسیب، که منجر به صرفه جویی در هزینه ها، افزایش بهره وری کار، کاهش کاهش نیروی انسانی و تجهیزات می شود.
برای ترموگرافی پزشکی:بسیار موثر برای پیدا کردن مشکلات پنهان در بدن انسان، ۱۰۰٪ امن بدون تشعشع و درد، که یک ابزار ایده آل برای غربالگری اولیه سلامت است.
دامنه DRI چیست؟
DRI Range وسیله ای برای اندازه گیری فاصله ای است که در آن یک آشکارساز مادون قرمز می تواند تصویری از یک هدف خاص تولید کند و می تواند به محدوده تشخیص، محدوده تشخیص،و محدوده شناسایی.
D (ابراز):توانایی تشخیص یک شیء از پس زمینه
R (تایید):توانایی طبقه بندی کلاس شی (حیوان، انسان، وسیله نقلیه، قایق...)
I (شناختی):توانایی توصیف دقیق اشیاء (مرد با کلاه، گوزن، جیپ...)
بر اساس معیارهای جانسون، زمانی که احتمال جزئیات هدف قابل مشاهده در فاصله DRI 50٪ باشد، حداقل جفت خط عددی هدف 1 است:3:6 (یا 1:4: 8) و حداقل تعداد پیکسل های مربوطه 2 است:612 (یا 2:8۱۶)
فرض کنیم که قطر هدف H است، فاصله کانونی f است، اندازه پیکسل d است و تعداد جفت خط n است، پس فاصله دید L=H×f/(2n×d)
