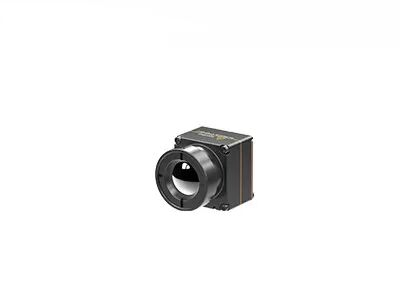

رابط های DVP LVDS USB2.0 هسته دوربین مادون قرمز خنک نشده 640x512 12um
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 640x512 | مصرف برق | 0.7 وات |
---|---|---|---|
محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
NETD معمولی | ≤40 میلیون | نرخ فریم | 30 هرتز |
برجسته | دوربین مادون قرمز Uncooled USB2.0,دوربین مادون قرمز 12um Uncooled,دوربین مادون قرمز DVP هسته 640x512 |
هسته دوربین مادون قرمز خنک نشده با اندازه کوچک 640x512 12um برای بارهای پهپاد
به عنوان یک تولید کننده پیشرو در آشکارسازهای مادون قرمز خنک نشده و ماژول های حرارتی، Global Technology یک هسته تصویربرداری حرارتی مادون قرمز با اندازه کوچک و سبک وزن iTL612R Pro را توسعه می دهد که نسخه فشرده هسته دوربین مادون قرمز iTL612R است.
اندازه و وزن هسته دوربین مادون قرمز iTL612R Pro که کاملاً برای SWaP-C (اندازه، وزن و توان، هزینه) طراحی شده است، قبلاً در صنعت پیشرو بوده است..این بهترین انتخاب برای مشتریانی است که هنگام ادغام پهپادهای خود الزامات محدودی در اندازه و وزن دارند.
ماژول حرارتی iTL612R Pro با ارائه آشکارساز مادون قرمز در سطح ویفر 640×512/12 میکرومتر، درجه حفاظت از لنز IP67، نسخه تصویربرداری و اندازهگیری دما، و راهحلهای مختلف SDK، به محدودیتهای فضا با اندازه کوچکتر و وزن سبکتر پاسخ میدهد و باتری طولانیتری را به دست میآورد. عمر با مصرف برق کمتر، بر مشکلات یکپارچه سازی در زمینه الکترونیک مصرفی غلبه می کند و راه حل های بیشتری برای محصولات جمع و جور و قابل حمل ارائه می دهد.
این به طور ویژه برای زمینه تعمیر و نگهداری پیش بینی، بازرسی فتوولتائیک، حفاظت از محیط زیست، تحقیقات علمی، عکاسی هوایی، تحقیقات پلیس، امداد و نجات بلایا، پیشگیری از آتش سوزی جنگل، ایمنی شهری و غیره توسعه یافته است.
طراحی فشرده و سبک
• اندازه: 17mm×17mm×22mm (با لنز 9.1mm)
• وزن: 13 گرم (با لنز 9.1 میلیمتری)
• مصرف برق به اندازه 0.7W
تصویر شفاف و رادیومتری دقیق
• الگوریتم پردازش تصویر کاملاً جدید: NUC/3DNR/DNS/DRC/EE
• پشتیبانی از Windows/Linux/ARM SDK
• پشتیبانی از اندازه گیری دمای منطقه ای، نقطه ای و ایزوترم
رابط های مختلف برای ادغام آسان
• رابط های DVP/LVDS/USB2.0، خروجی داده تصویر RAW/YUV، کنترل پورت سریال
مدل | iTL612R Pro |
عملکرد آشکارساز IR | |
مواد حساس | اکسید وانادیوم |
وضوح | 640×512 |
اندازه پیکسل | 12 میکرومتر |
محدوده طیفی | 8 تا 14 میکرومتر |
NETD معمولی | ≤40 میلیون |
پردازش تصویر | |
نرخ فریم | 30 هرتز |
زمان راه اندازی | 5 ثانیه |
ویدیو دیجیتال | RAW/YUV/BT656 |
الگوریتم تصویر | تصحیح غیر یکنواخت (NUC) کاهش نویز سه بعدی (3DNR) نویز زدایی (DNS) فشرده سازی محدوده دینامیکی (DRC) بهبود لبه (EE) |
نمایش تصویر | مشکی داغ/سفید داغ/شبه رنگ |
نرم افزار کامپیوتر | |
نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
مشخصات برق | |
رابط خارجی استاندارد | 30Pin_HRS: DF40C-30DP-0.4V(51)، (HRS، مرد) |
برد گسترش USB | نوع C |
رابط ارتباطی | RS232-TTL/USB2.0 |
رابط ویدئویی دیجیتال | CMOS8/USB2.0 |
ولتاژ تغذیه | 4.0-5.0VV VDC |
مصرف برق معمولی | 0.7 وات |
اندازه گیری دما | |
محدوده دمای عملیاتی | -10 درجه سانتیگراد ~ 50 درجه سانتیگراد |
محدوده اندازه گیری دما | -20°C~+150°C, 0°C~550°C;پشتیبانی از سفارشی سازی و گسترش |
دقت اندازه گیری دما | بیشتر از ± 2 درجه سانتیگراد یا ± 2٪ (@23 ± ℃) |
اندازه گیری دمای منطقه ای | پشتیبانی از حداکثر، حداقل و میانگین مقدار دمای منطقه ای خروجی |
SDK | پشتیبانی از ویندوز / لینوکس / ARM.دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
خصوصیات فیزیکی | |
اندازه (میلی متر) | 17×17×22 (با لنز 9.1 میلیمتری) |
وزن | 13 گرم (با لنز 9.1 میلیمتری) |
سازگاری با محیط | |
دمای عملیاتی | -40 درجه سانتیگراد ~ 70 درجه سانتیگراد |
دمای ذخیره سازی | -45 درجه سانتیگراد ~ + 85 درجه سانتیگراد |
رطوبت | 5٪ ~ 95٪، غیر متراکم |
لرزش | 5.35 گرم، 3 محور |
شوکه شدن | موج نیمه سینوسی، 40 گرم در 11 میلی ثانیه، 3 محور 6 جهت |
گواهینامه ها | ROHS2.0/REACH |
اپتیک | |
لنز اختیاری | فوکوس ثابت حرارتی: 9.1 میلی متر |
ماژول تصویربرداری حرارتی iTL612R Pro را می توان در محموله های پهپاد و دستگاه های پوشیدنی ادغام کرد تا به طور گسترده در زمینه هایتعمیر و نگهداری پیش بینی، بازرسی فتوولتائیک، حفاظت از محیط زیست، تحقیقات علمی، عکاسی هوایی، تحقیقات پلیس، امداد و نجات، پیشگیری از آتش سوزی جنگل، ایمنی شهری و غیره.
1. ترموگرافی مادون قرمز چه مزایایی دارد؟
برای آزمایش غیر مخرب، آزمایش ساده و پاسخ سریع بدون آسیب است که منجر به صرفه جویی در هزینه ها، افزایش راندمان کار، کاهش نیروی انسانی و استهلاک تجهیزات می شود.
برای ترموگرافی پزشکی، یافتن مشکلات پنهان در بدن انسان، 100% ایمن بدون تشعشع و درد بسیار کارآمد است، که ابزاری ایده آل برای غربالگری اولیه سلامت است.
2. DRI Range چیست؟
این وسیله ای برای اندازه گیری فاصله ای است که در آن یک آشکارساز مادون قرمز می تواند تصویری از هدف خاص تولید کند و می تواند به محدوده تشخیص، محدوده تشخیص و محدوده شناسایی تقسیم شود.
د (تشخیص): توانایی تشخیص یک شی از پس زمینه
R (تشخیص): توانایی طبقه بندی کلاس شی (حیوان، انسان، وسیله نقلیه، قایق...)
I (شناسایی): توانایی توصیف شیء با جزئیات (مردی با کلاه، آهو، جیپ ...)
با توجه به معیارهای جانسون، زمانی که احتمال مشاهده جزئیات هدف در فاصله DRI 50٪ باشد، حداقل جفت خطوط عددی هدف 1:3:6 (یا 1:4:8) و حداقل تعداد پیکسل مربوطه است. 2:6:12 (یا 2:8:16) است.
با فرض اینکه قطر هدف H است، فاصله کانونی f، اندازه پیکسل d و تعداد جفت خطوط n است، سپس فاصله دید L=H×f/(2n×d)
