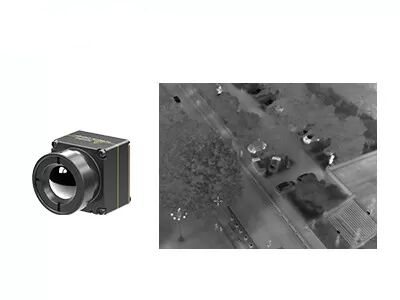

ARM SDK Uncooled Camera Infrared Core 640x512 14um Serial Port Controlled
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 640x512 | مصرف برق | 0.7 وات |
---|---|---|---|
محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
NETD معمولی | ≤40 میلیون | نرخ فریم | 30 هرتز |
برجسته | ARM SDK Uncooled Infrared Camera,Linux Infrared Camera Core 640x512,14um Uncooled Thermal Imaging Module,Linux Infrared Camera Core 640x512,14um Uncooled Thermal Imaging Module |
هسته دوربین مادون قرمز خنک نشده با اندازه کوچک 640x512 12um برای بارهای پهپاد
به عنوان یک تولید کننده پیشرو در آشکارسازهای مادون قرمز خنک نشده و ماژول های حرارتی، Global Technology یک هسته تصویربرداری حرارتی مادون قرمز با اندازه کوچک و سبک وزن iTL612R Pro را توسعه می دهد که نسخه فشرده هسته دوربین مادون قرمز iTL612R است.
اندازه و وزن هسته دوربین مادون قرمز iTL612R Pro که کاملاً برای SWaP-C (اندازه، وزن و توان، هزینه) طراحی شده است، قبلاً در صنعت پیشرو بوده است..این بهترین انتخاب برای مشتریانی است که هنگام ادغام پهپادهای خود الزامات محدودی در اندازه و وزن دارند.
ماژول حرارتی iTL612R Pro با ارائه آشکارساز مادون قرمز در سطح ویفر 640×512/12 میکرومتر، درجه حفاظت از لنز IP67، نسخه تصویربرداری و اندازهگیری دما، و راهحلهای مختلف SDK، به محدودیتهای فضا با اندازه کوچکتر و وزن سبکتر پاسخ میدهد و باتری طولانیتری را به دست میآورد. عمر با مصرف برق کمتر، بر مشکلات یکپارچه سازی در زمینه الکترونیک مصرفی غلبه می کند و راه حل های بیشتری برای محصولات جمع و جور و قابل حمل ارائه می دهد.
این به طور ویژه برای زمینه تعمیر و نگهداری پیش بینی، بازرسی فتوولتائیک، حفاظت از محیط زیست، تحقیقات علمی، عکاسی هوایی، تحقیقات پلیس، امداد و نجات بلایا، پیشگیری از آتش سوزی جنگل، ایمنی شهری و غیره توسعه یافته است.
طراحی فشرده و سبک
• اندازه: 17mm×17mm×22mm (با لنز 9.1mm)
• وزن: 13 گرم (با لنز 9.1 میلیمتری)
• مصرف برق به اندازه 0.7W
تصویر شفاف و رادیومتری دقیق
• الگوریتم پردازش تصویر کاملاً جدید: NUC/3DNR/DNS/DRC/EE
• پشتیبانی از Windows/Linux/ARM SDK
• پشتیبانی از اندازه گیری دمای منطقه ای، نقطه ای و ایزوترم
رابط های مختلف برای ادغام آسان
• رابط های DVP/LVDS/USB2.0، خروجی داده تصویر RAW/YUV، کنترل پورت سریال
مدل | iTL612R Pro |
عملکرد آشکارساز IR | |
مواد حساس | اکسید وانادیوم |
وضوح | 640×512 |
اندازه پیکسل | 12 میکرومتر |
محدوده طیفی | 8 تا 14 میکرومتر |
NETD معمولی | ≤40 میلیون |
پردازش تصویر | |
نرخ فریم | 30 هرتز |
زمان راه اندازی | 5 ثانیه |
ویدیو دیجیتال | RAW/YUV/BT656 |
الگوریتم تصویر | تصحیح غیر یکنواخت (NUC) کاهش نویز سه بعدی (3DNR) نویز زدایی (DNS) فشرده سازی محدوده دینامیکی (DRC) بهبود لبه (EE) |
نمایش تصویر | مشکی داغ/سفید داغ/شبه رنگ |
نرم افزار کامپیوتر | |
نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
مشخصات برق | |
رابط خارجی استاندارد | 30Pin_HRS: DF40C-30DP-0.4V(51)، (HRS، مرد) |
برد گسترش USB | نوع C |
رابط ارتباطی | RS232-TTL/USB2.0 |
رابط ویدئویی دیجیتال | CMOS8/USB2.0 |
ولتاژ تغذیه | 4.0-5.0VV VDC |
مصرف برق معمولی | 0.7 وات |
اندازه گیری دما | |
محدوده دمای عملیاتی | -10 درجه سانتیگراد ~ 50 درجه سانتیگراد |
محدوده اندازه گیری دما | -20°C~+150°C, 0°C~550°C;پشتیبانی از سفارشی سازی و گسترش |
دقت اندازه گیری دما | بیشتر از ± 2 درجه سانتیگراد یا ± 2٪ (@23 ± ℃) |
اندازه گیری دمای منطقه ای | پشتیبانی از حداکثر، حداقل و میانگین مقدار دمای منطقه ای خروجی |
SDK | پشتیبانی از ویندوز / لینوکس / ARM.دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
خصوصیات فیزیکی | |
اندازه (میلی متر) | 17×17×22 (با لنز 9.1 میلیمتری) |
وزن | 13 گرم (با لنز 9.1 میلیمتری) |
سازگاری با محیط | |
دمای عملیاتی | -40 درجه سانتیگراد ~ 70 درجه سانتیگراد |
دمای ذخیره سازی | -45 درجه سانتیگراد ~ + 85 درجه سانتیگراد |
رطوبت | 5٪ ~ 95٪، غیر متراکم |
لرزش | 5.35 گرم، 3 محور |
شوکه شدن | موج نیمه سینوسی، 40 گرم در 11 میلی ثانیه، 3 محور 6 جهت |
گواهینامه ها | ROHS2.0/REACH |
اپتیک | |
لنز اختیاری | فوکوس ثابت حرارتی: 9.1 میلی متر |
ماژول تصویربرداری حرارتی iTL612R Pro را می توان در محموله های پهپاد و دستگاه های پوشیدنی ادغام کرد تا به طور گسترده در زمینه هایتعمیر و نگهداری پیش بینی، بازرسی فتوولتائیک، حفاظت از محیط زیست، تحقیقات علمی، عکاسی هوایی، تحقیقات پلیس، امداد و نجات، پیشگیری از آتش سوزی جنگل، ایمنی شهری و غیره.
1. تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز نوعی روش است که از تابش مادون قرمز و انرژی حرارتی برای جمع آوری اطلاعات در مورد اجسام استفاده می کند.اشعه مادون قرمز نامرئی را با توزیع دمای سطح هدف به تصویر حرارتی مادون قرمز مرئی تبدیل می کند.اجسام مختلف و حتی قسمت های مختلف یک جسم دارای توانایی تابش و قدرت بازتاب مادون قرمز متفاوت هستند.
2. تصویربرداری مادون قرمز برای چه مواردی قابل استفاده است؟
-دید در شب
-جستجو و نجات
-تست غیر مخرب
-پیشگیری از حالت اپیدمی
-ترموگرافی
-امنیت و نظارت
-آتش نشانی
…
3. ماژول تصویربرداری حرارتی چیست؟
یک ماژول تصویربرداری حرارتی معمولاً شامل یک آشکارساز مادون قرمز، لنز مادون قرمز و تجهیزات الکترونیکی سخت افزاری با نرم افزار و الگوریتم تعبیه شده است.این حداقل واحد یک دستگاه تصویربرداری حرارتی است.
