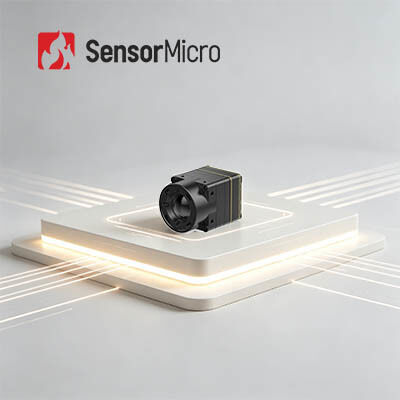

هسته دوربین مادون قرمز خنکنشده فوقالعاده مینیاتوری iTL608 با رزولوشن 640x512 و پیکسل 8 میکرومتر
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iTL608 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| Pixel Pitch | 8 میکرومتر | قطعنامه | 640x512 |
|---|---|---|---|
| مصرف برق | 0.4 وات | محدوده طیفی | 8 تا 14 میکرومتر |
| نرخ فریم | 30/50 هرتز | NETD معمولی | ≤30mK |
| برجسته کردن | ARM SDK Uncooled Infrared Camera,Linux Infrared Camera Core 640x512,14um Uncooled Thermal Imaging Module |
||
توضیحات محصول
iTL608 هسته دوربین مادون قرمز بسیار کوچک بدون خنک کننده 640x512/8μm
خلاصه ی محصول
تصویربرداری حرارتی قابل حمل را با هسته دوربین مادون قرمز فوق العاده کوچک iTL608 دوباره تعریف کنیداین هسته با یکپارچگی بالا محدودیت های طراحی تصویربرداری حرارتی کوچک را شکسته است.
با استفاده از پیکسل های نازک 8μm و وضوح بالا 640 × 512 با حساسیت حرارتی برتر NETD ≤ 30mK ، تفاوت های دمایی کوچک را ضبط می کند و تصاویر حرارتی دقیق و دقیق را ارائه می دهد.این پشتیبانی از 6 ثانیه راه اندازی سریع و صاف 30Hz/50Hz نرخ فریم، در حالی که فناوری های داخلی NUC و 3DNR تصاویر یکنواخت و بدون سر و صدا را تضمین می کنند.
با کار در دمای کامل از -40 درجه سانتیگراد تا +70 درجه سانتیگراد، سازگاری چند لنز و رابط های خروجی متنوع، iTL608 امکان یکپارچه سازی پلگ و پلی را فراهم می کند، که به خوبی برای دستگاه های دستی مناسب است،نظارت بر امنیت، تشخیص دمای صنعتی و کاربردهای دید شب.
ویژگی های اصلی
- طراحی بسیار سبک:اندازه فشرده 13 × 13 × 18.3 میلی متر و وزن 6.7 ± 1.5 گرم (از جمله یک لنز 6 میلی متر) - در میان بالاترین سطوح ادغام در کلاس خود
- حساسيت بالا، تشخیص دقیق:اندازه پیکسل بسیار کوچک 8μm با وضوح 640 × 512، ارائه جزئیات دقیق و تصاویر روشن با NETD معمولی ≤ 30mK، امکان تشخیص قابل اعتماد تفاوت های درجه حرارت ظریف را فراهم می کند
- توسعه ساده، ادغام سریع:گزینه های متعدد لنز نوری برای پاسخگویی به نیازهای متنوع برنامه در دسترس است. از چندین رابط خروجی تصویر از جمله MIPI / USB 2.0 / BT پشتیبانی می کند.656؛ خروجی داده های تصویری RAW و YUV با کنترل از طریق پورت سریالی / I2C
مشخصات محصول
| مدل | iTL608 |
|---|---|
| نشانگرهای آشکارسازان IR | |
| مواد حساس | VOx |
| قطعنامه | 640×512 |
| اندازه پیکسل | 8μm |
| پاسخ طیف | 8μm ~ 14μm |
| NETD معمولی | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 30/50 هرتز |
| زمان شروع | ≤6s |
| ویدیوی دیجیتال | RAW/YUV/TMP |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار | کنترل ماژول و نمایش ویدیو |
| برق | |
| رابط استاندارد خارجی | رابط 34Pin_Connector: BP04SD-34-0065-R0 |
| رابط ارتباطی | TTL-232/USB2.0/I2C |
| رابط ویدیویی دیجیتال | MIPI / USB2.0 / BT656 |
| ولتاژ تغذیه | 4-5.5 ولت |
| مصرف برق معمولی | 0.4W |
| ماشین آلات | |
| اندازه (از جمله لنز) | با لنز 6mm: 13 × 13 × 18.3 mm (قطر بیرونی لنز Φ12.3 mm) با لنز 8.7mm: 13 × 13 × 19.8 mm (قطر بیرونی لنز Φ15.6 mm) با لنز 16.7mm: 13 × 13 × 27.9 mm (قطر بیرونی لنز Φ22.2 mm) با لنز 30 میلی متری: 13 × 13 × 39 میلی متری (قطر بیرونی لنز Φ36 میلی متری) |
| وزن (از جمله لنز) | 6.7±1.5g (6mm lens) 7.5±1.5g (لینز 8.7mm) 17±1.5g (16.7mm lens) 42.7±1.5g (30mm lens) |
| سازگاری با محیط زیست | |
| دمای کار | -40°C~+70°C |
| دمای ذخیره سازی | -45°C تا +85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| ارتعاش | 5.35 گرمي، ارتعاش تصادفي، 3- محور |
| تاثیر | نصف موج سینوس، 40g / 11ms، جهت ضربه X محور، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز های نوری | فوکوس ثابت: 6/8.7/16.7/30mm |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iTL608 می تواند در زمینه های آتش سوزی جنگل، نگهداری برق، بازرسی فتوولتائیک، نظارت بر امنیت، دستگاه های پوشیدنی، دستگاه های قابل حمل و غیره استفاده شود.
مزایای محصول
- مجموعه محصولات متنوع:طیف گسترده ای از فرمت های محصول از جمله آشکارسازان مادون قرمز، هسته های دوربین و ماژول ها برای پاسخگویی به نیازهای ادغام مختلف
- انواع متنوع محصول:رزولوشن های متعدد آرایه، اندازه پیکسل ها، باند های موج و ترکیبی از گزینه های لنز انعطاف پذیری بیشتری را برای کاربردهای متنوع فراهم می کند
- عملکرد خارق العاده:تصویربرداری واضح، اندازه فشرده، مصرف انرژی کم، حساسیت بالا و قابلیت اطمینان بالا - طراحی شده برای انجام در طیف گسترده ای از چالش های زیست محیطی
- ادغام آسان:گزینه های رابط متعدد ادغام را ساده می کند و توسعه سریع را در زمینه های کاربردی متعدد امکان پذیر می کند
پرسش های مکرر
1تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز یک روش است که از اشعه مادون قرمز و انرژی حرارتی برای جمع آوری اطلاعات در مورد اشیاء استفاده می کند.این تابش مادون قرمز نامرئی را به تصاویر حرارتی مادون قرمز قابل مشاهده با توزیع دمای سطح هدف تبدیل می کنداجسام مختلف و حتی قسمت های مختلف از یک جسم دارای توانایی تابش و قدرت بازتاب مادون قرمز متفاوت هستند.
2از تصویربرداری مادون قرمز برای چه چیزی استفاده میشه؟
بینایی شبانه، جستجو و نجات، آزمایش غیر مخرب، پیشگیری از اپیدمی، ترموگرافی، امنیت و نظارت، آتش نشانی و بسیاری از کاربردهای دیگر.
3ماژول تصویربرداری حرارتی چیست؟
یک ماژول تصویربرداری حرارتی معمولاً شامل یک آشکارساز مادون قرمز، لنز مادون قرمز و الکترونیک سخت افزاری با نرم افزار و الگوریتم جاسازی شده است. این حداقل واحد یک دستگاه تصویربرداری حرارتی است.
