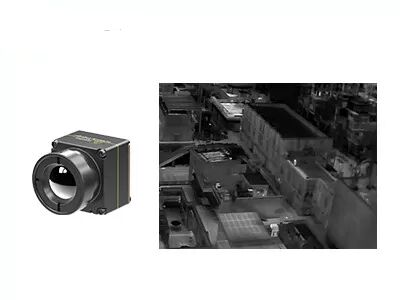

هسته دوربین حرارتی بدون سرنشین بدون یخچال 640x512/12μm
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| قطعنامه | 640x512 | مصرف برق | 0.7 وات |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
| NETD معمولی | ≤40 میلیون | نرخ فریم | 30 هرتز |
| برجسته کردن | دوربین حرارتی Drone Level Wafer,دوربین حرارتی Drone Uncooled 640x512,IR Camera Core 12um |
||
توضیحات محصول
دوربین حرارتی مادون قرمز کوچک و بدون نیاز به خنککننده 640x512/12μm برای محمولههای پهپاد
توضیحات محصولتوضیحات
به عنوان یک تولید کننده پیشرو در زمینه آشکارسازهای مادون قرمز خنکشونده و بدون خنککننده و ماژولهای حرارتی، SensorMicro یک هسته تصویربرداری حرارتی مادون قرمز کوچک و سبک وزن iTL612R Pro را توسعه داده است که نسخه فشرده هسته دوربین مادون قرمز iTL612R است.
iTL612R Pro که کاملاً برای SWaP-C (اندازه-وزن-و-توان-هزینه) طراحی شده است، از نظر اندازه و وزن در صنعت پیشرو است..این بهترین انتخاب برای مشتریانی است که در هنگام ادغام پهپادهای خود، الزامات محدودی در مورد اندازه و وزن دارند.
با ارائه آشکارساز مادون قرمز 640×512/12μm خود توسعه یافته در سطح ویفر، درجه حفاظت لنز IP67، نسخه تصویربرداری و اندازهگیری دما، و راهحلهای مختلف SDK، ماژول حرارتی iTL612R Pro به محدودیتهای فضایی با اندازه کوچکتر و وزن سبکتر پاسخ میدهد، عمر باتری طولانیتری را با مصرف انرژی کمتر به دست میآورد، بر مشکلات ادغام در زمینه الکترونیک مصرفی غلبه میکند و راهحلهای بیشتری را برای محصولات فشرده و قابل حمل ارائه میدهد.
این محصول به طور ویژه برای زمینه نگهداری پیشبینانه، بازرسی فتوولتائیک، حفاظت از محیط زیست، تحقیقات علمی، عکاسی هوایی، تحقیقات پلیس، امداد و نجات، پیشگیری از آتشسوزی جنگل، ایمنی شهری و غیره توسعه یافته است.
ویژگی های اصلی
طراحی فشرده و سبک وزن
• اندازه: 17mm×17mm×22mm (با لنز 9.1mm)
• وزن: 13 گرم (با لنز 9.1mm)
• مصرف برق تا 0.7 وات
تصویر واضح و رادیومتری دقیق
• الگوریتم پردازش تصویر جدید: NUC/3DNR/DNS/DRC/EE
• پشتیبانی از Windows/Linux/ARM SDK
• پشتیبانی از اندازهگیری دما منطقهای، نقطهای و ایزوترم
رابط های مختلف برای ادغام آسان
• رابط های DVP/LVDS/USB2.0، خروجی داده تصویر RAW/YUV، کنترل پورت سریال
مشخصات محصول
| مدل | iTL612R Pro |
| عملکرد آشکارساز IR | |
| مواد حساس | اکسید وانادیوم |
| وضوح | 640×512 |
| اندازه پیکسل | 12μm |
| محدوده طیفی | 8~14μm |
| NETD معمولی | ≤40mk |
| پردازش تصویر | |
| نرخ فریم | 30Hz |
| زمان راهاندازی | 5s |
| ویدئوی دیجیتال | RAW/YUV/BT656 |
| الگوریتم تصویر | تصحیح غیریکنواختی (NUC) کاهش نویز سه بعدی (3DNR) کاهش نویز (DNS) فشردهسازی محدوده دینامیکی (DRC) بهبود لبه (EE) |
| نمایش تصویر | Black Hot/White Hot/Pseudo Color |
| نرم افزار کامپیوتر | |
| نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
| مشخصات الکتریکی | |
| رابط خارجی استاندارد | 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, Male) |
| برد توسعه USB | Type-C |
| رابط ارتباطی | RS232-TTL/USB2.0 |
| رابط ویدئوی دیجیتال | CMOS8/USB2.0 |
| ولتاژ تغذیه | 4.0-5.0V VDC |
| مصرف برق معمولی | 0.7W |
| اندازه گیری دما | |
| محدوده دمای عملیاتی | -10°C~+50°C |
| محدوده اندازهگیری دما | -20°C~+150°C, 0°C~550°C; پشتیبانی از سفارشیسازی و توسعه |
| دقت اندازهگیری دما | بزرگتر از ±2°C یا ±2% (@23℃±3℃) |
| اندازهگیری دمای منطقهای | پشتیبانی از حداکثر، حداقل و میانگین مقدار دمای منطقهای خروجی |
| SDK | پشتیبانی از Windows/Linux/ARM; دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
| ویژگی های فیزیکی | |
| اندازه (mm) | 17×17×22 (با لنز 9.1mm) |
| وزن | 13 گرم (با لنز 9.1mm) |
| سازگاری با محیط زیست | |
| دمای عملیاتی | -40°C~+70°C |
| دمای ذخیره سازی | -45°C~+85°C |
| رطوبت | 5%~95%, بدون تراکم |
| لرزش | 5.35grms, 3 Axis |
| ضربه | موج نیمه سینوسی، 40g/11ms, 3 Axis 6 Direction |
| گواهینامه ها | ROHS2.0/REACH |
| اپتیک | |
| لنز اختیاری | فوکوس ثابت آترمال: 9.1mm |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iTL612R Pro را میتوان در محمولههای پهپاد و دستگاههای پوشیدنی ادغام کرد، بنابراین به طور گسترده در زمینههای زیر استفاده میشود:نگهداری پیشبینانه، بازرسی فتوولتائیک، حفاظت از محیط زیست، تحقیقات علمی، عکاسی هوایی، تحقیقات پلیس، امداد و نجات، پیشگیری از آتشسوزی جنگل، ایمنی شهری و غیره.
خط تولید ما
حساسیت بالا و عملکرد عالی
فناوری پیشرو در جهان در صنعت مادون قرمز
آشکارسازهای مادون قرمز مختلف موجود است
هر دو آشکارسازهای lR بدون خنککننده و خنکشونده در فرمتها و اندازههای پیکسل مختلف
تولید انبوه برای اطمینان از تحویل سریع
سه خط تولید با ظرفیت تولید سالانه تا میلیونها آشکارساز.
سوالات متداول
1. تصویربرداری حرارتی مادون قرمز چیست؟
در طبیعت، تمام اشیایی که دمای آنها بالاتر از صفر مطلق (- 273 ℃) است، میتوانند اشعه مادون قرمز ساطع کنند. با استفاده از آشکارساز دوربین مادون قرمز برای اندازهگیری اختلاف دمای تابش مادون قرمز بین خود هدف و پسزمینه، میتوانید تصاویر مادون قرمز متفاوتی دریافت کنید که به آنها تصاویر حرارتی نیز میگویند.
2. آشکارسازهای مادون قرمز چگونه کار می کنند؟
تابش مادون قرمز که توسط هدف ساطع میشود وارد محدوده حسگر آشکارساز حرارتی میشود، سپس آشکارساز مادون قرمز سیگنال تابش با شدتهای مختلف را به سیگنال الکتریکی مربوطه تبدیل میکند و سپس از طریق تقویت و پردازش ویدئو، تصویر مادون قرمز را تشکیل میدهد که میتوان آن را با چشم غیر مسلح مشاهده کرد.
3. مزایای آشکارسازهای مادون قرمز خنکشونده چیست؟
آشکارساز صفحه کانونی مادون قرمز خنکشونده در دمای پایین کار میکند که توسط یک خنککننده دِوار آشکارساز (ddc) ارائه میشود. دارای حساسیت بالایی است و میتواند تفاوت دمای ظریفتری را نسبت به آشکارساز مادون قرمز بدون خنککننده تشخیص دهد. میتواند اشیاء را در یک محدوده بسیار طولانی که بیش از ده کیلومتر است، تشخیص دهد، شناسایی و تشخیص دهد. ساختار آشکارساز خنکشونده بسیار پیچیده است که منجر به هزینه نسبتاً بالایی نسبت به آشکارساز بدون خنککننده میشود.
