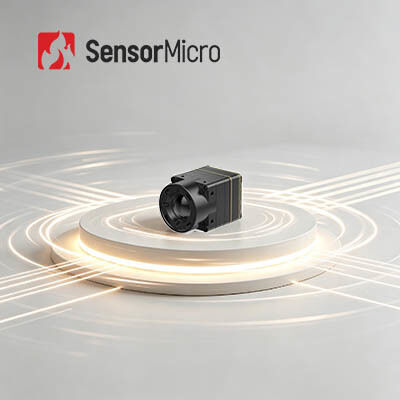

هسته دوربین حرارتی با رزولوشن 640x512 8μm Pixel Pitch و ≤30mK NETD Uncooled LWIR Infrared Detector
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iTL608 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| نرخ فریم | 30/50 هرتز | قطعنامه | 640x512 |
|---|---|---|---|
| مصرف برق | 0.4 وات | NETD معمولی | ≤30mK |
| ولتاژ تغذیه | 4-5.5 ولت | Pixel Pitch | 8 میکرومتر |
| برجسته کردن | دوربین حرارتی Drone Level Wafer,دوربین حرارتی Drone Uncooled 640x512,IR Camera Core 12um |
||
توضیحات محصول
هسته دوربین حرارتی با آشکارساز مادون قرمز بسته سطح ویفر 640x512/8μm خنک نشده
بررسی اجمالی محصول
iTL608 یک هسته دوربین حرارتی LWIR خنک نشده VOx با عملکرد بالا با یکپارچگی و پایداری پیشرو در صنعت است. از نظر ابعادی، دارای ابعاد جمع و جور 13 × 13 × 18.3 میلیمتر و وزن کلی 1.5 ± 6.7 گرم (شامل لنز 6 میلیمتری) است که ظرفیت بار و اشغال فضا را برای سیستمهای قابل حمل به حداقل میرساند. از نظر عملکرد تصویربرداری، از یک سنسور پیکسل فوقالعاده 8 میکرومتری با وضوح 640 × 512 استفاده میکند و NETD بسیار کم ≤30mK را به دست میآورد که قابلیت تشخیص درجه حرارت فوقالعادهای را برای تشخیص هدف محیطی در طیف 8-14 میکرومتر LWIR ارائه میکند. تصحیح غیر یکنواختی NUC و الگوریتم های کاهش نویز سه بعدی 3DNR به طور موثر صافی تصویر را بهینه می کنند و مصنوعات تصویر را سرکوب می کنند. برای سازگاری با توسعه، لنزهای اپتیکال اختیاری، رابط های خروجی ویدئوی متعدد (MIPI/USB 2.0/BT.656)، خروجی داده دوگانه RAW/YUV و پروتکل های کنترل سریال/I2C ارائه می دهد که سفارشی سازی و ادغام کارآمد را برای سیستم های تصویربرداری حرارتی صنعتی و تجاری تسهیل می کند.
ویژگی های اصلی
-
طراحی بسیار سبک وزناندازه فشرده 13 × 13 × 18.3 میلی متر و وزن 1.5 ± 6.7 گرم (شامل یک لنز 6 میلی متری)
در میان بالاترین سطوح ادغام در کلاس خود -
حساسیت بالا، تشخیص دقیقاندازه پیکسل بسیار کوچک 8 میکرومتر با وضوح 640 × 512، ارائه جزئیات دقیق و تصاویر واضح
NETD معمولی ≤ 30mK، که تشخیص قابل اعتماد تفاوت های دما را ممکن می کند -
توسعه ساده، ادغام سریعچندین گزینه لنز نوری برای برآورده کردن نیازهای کاربردی مختلف موجود است
از چندین رابط خروجی تصویر، از جمله MIPI/USB 2.0/BT.656 پشتیبانی می کند
خروجی داده تصویر RAW و YUV، با کنترل از طریق پورت سریال/I2C
مشخصات محصول
| مدل | iTL608 |
|---|---|
| نشانگرهای آشکارسازهای IR | |
| مواد حساس | VOx |
| قطعنامه | 640×512 |
| اندازه پیکسل | 8 میکرومتر |
| پاسخ طیفی | 8μm ~ 14μm |
| NETD معمولی | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 30/50 هرتز |
| زمان راه اندازی | ≤6 ثانیه |
| ویدیو دیجیتال | RAW/YUV/TMP |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار | کنترل ماژول و نمایش ویدئو |
| برقی | |
| رابط خارجی استاندارد | رابط 34Pin_Connector: BP04SD-34-0065-R0 |
| رابط ارتباطی | TTL-232/USB2.0/I2C |
| رابط ویدئویی دیجیتال | MIPI/USB2.0/BT.656 |
| ولتاژ تغذیه | 4-5.5 ولت |
| مصرف برق معمولی | 0.4 وات |
| مکانیکی | |
| اندازه (شامل لنز) | با لنز 6 میلی متر: 13 × 13 × 18.3 میلی متر (قطر خارجی لنز Φ12.3 میلی متر) با لنز 8.7 میلی متر: 13 × 13 × 19.8 میلی متر (قطر خارجی لنز Φ15.6 میلی متر) با لنز 16.7 میلی متر: 13 × 13 × 27.9 میلی متر (قطر خارجی لنز Φ22.2 میلی متر) با لنز 30 میلی متر: 13 × 13 × 39 میلی متر (قطر خارجی لنز Φ36 میلی متر) |
| وزن (از جمله لنز) | 6.7±1.5 گرم (عدسی 6 میلی متر) 7.5±1.5 گرم (لنز 8.7 میلی متر) 17±1.5 گرم (عدسی 16.7 میلی متر) 42.7±1.5 گرم (عدسی 30 میلی متر) |
| سازگاری با محیط | |
| دمای عملیاتی | -40℃~+70℃ |
| دمای ذخیره سازی | -45℃~+85℃ |
| رطوبت | 5٪ ~ 95٪، غیر متراکم |
| لرزش | 5.35 گرم، لرزش تصادفی، 3 محوره |
| تاثیر | نیم موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | فوکوس ثابت Athermal: 6/8.7/16.7/30mm |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iTL612R Pro را می توان در زمینه های آتش نشانی جنگل، تعمیر و نگهداری برق، بازرسی فتوولتائیک، نظارت بر امنیت، دستگاه های پوشیدنی، دستگاه های قابل حمل و غیره استفاده کرد.
خط تولید ما
حساسیت بالا و عملکرد عالی
فناوری پیشرو جهان در صنعت مادون قرمز
فناوری پیشرو جهان در صنعت مادون قرمز
آشکارسازهای مادون قرمز مختلف موجود است
آشکارسازهای مادون قرمز خنک نشده و سرد شده در فرمت ها و اندازه پیکسل های مختلف
آشکارسازهای مادون قرمز خنک نشده و سرد شده در فرمت ها و اندازه پیکسل های مختلف
تولید حجم برای اطمینان از تحویل سریع
سه خط تولید با قابلیت تولید سالانه تا میلیون ها ردیاب
سه خط تولید با قابلیت تولید سالانه تا میلیون ها ردیاب
سوالات متداول
تصویربرداری حرارتی مادون قرمز چیست؟
در طبیعت، تمام اجسامی که دمای آنها بالاتر از صفر مطلق (- 273 ℃) است، می توانند پرتوهای فروسرخ بتابانند. با استفاده از ردیاب دوربین مادون قرمز برای اندازه گیری اختلاف دمای تابش مادون قرمز بین خود هدف و پس زمینه، می توانید تصاویر مادون قرمز متفاوتی دریافت کنید که به آنها تصاویر حرارتی نیز می گویند.
آشکارسازهای مادون قرمز چگونه کار می کنند؟
تشعشعات فروسرخ که از هدف ساطع می شود وارد محدوده حسگر آشکارساز حرارتی می شود، سپس آشکارساز مادون قرمز سیگنال تشعشع با شدت های مختلف را به سیگنال الکتریکی مربوطه تبدیل می کند و سپس از طریق تقویت و پردازش تصویری، تصویر مادون قرمز را تشکیل می دهد که با چشم غیر مسلح قابل مشاهده است.
مزایای آشکارسازهای مادون قرمز خنک شده چیست؟
آشکارساز صفحه کانونی مادون قرمز خنک شده در دمای پایینی کار می کند که توسط یک خنک کننده دوار آشکارساز (ddc) ارائه می شود. حساسیت بالایی دارد و می تواند تفاوت دماهای ظریف تری را نسبت به آشکارساز مادون قرمز خنک نشده تشخیص دهد. این می تواند اشیاء را در یک برد بسیار طولانی که بیش از ده کیلومتر دورتر است، شناسایی، شناسایی و تشخیص دهد. ساختار آشکارساز خنک شده بسیار پیچیده است که منجر به هزینه نسبتاً بالایی نسبت به آشکارساز خنک نشده می شود.
