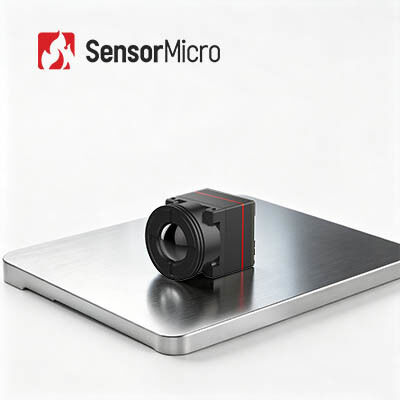

هسته دوربین IR غیر خنک شده با اکسید وانیدیوم با وضوح 640x512 و 40mK NETD برای نظارت بر امنیت
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iTL612 Pro |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 | نرخ فریم | 25/30 هرتز / 50 هرتز |
|---|---|---|---|
| NETD معمولی | ≤40mK | مصرف برق | 0.5W |
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
| برجسته کردن | هسته دوربین مادون قرمز اکسید وانادیوم,هسته دوربین مادون قرمز پهپاد,دوربین مادون قرمز خنک نشده 40 میلیکیلو |
||
توضیحات محصول
هسته دوربین IR غیر خنک شده با اکسید وانیدیوم NETD 40mK برای نظارت امنیتی
هسته دوربین مادون قرمز کوچک بدون خنک کننده 640x512 12um برای نظارت بر امنیت
طراحی شده برای سناریوهای سیستم های فشرده و دقیق مادون قرمز، هسته دوربین مادون قرمز فوق العاده iTL612Pro مشکلات اصلی محدودیت بار ساختاری را حل می کند.یکپارچه سازی دشوار و مصرف انرژی بالا از دستگاه های تصویربرداری حرارتی کوچکبا استفاده از تکنولوژی پیشرفته تشخیص وضوح بالا 640×512 و الگوریتم های تصویر بهینه شده،نتایج تصویربرداری حرارتی با کیفیت بالا در محیط های نصب با فضای محدودوزن فوق العاده سبک 13.7g، اندازه بدن کوچک و طراحی کم مصرف 0.5W آن را برای دستگاه های قابل حمل، تجهیزات مانیتورینگ کوچک،دستگاه های تصویربرداری حرارتی پوشیدنی و سیستم های تشخیص صنعتی فشردهبا انتخاب لنز انعطاف پذیر و سازگاری خروجی داده های چند پروتکل، از انتشار سریع و ارتقاء تکراری راه حل های مادون قرمز متنوع صنعت پشتیبانی می کند.
ویژگی های اصلی
سبک ترین و کمترین بار
- اندازه Ultra-Miniature: 17.3 × 17.3 × 23.4 میلی متر (از جمله لنز 9.1 میلی متر)
- وزن فوق العاده سبک: 13.7±0.5g (از جمله لنز 9.1 میلی متری)
- مصرف برق بسیار کم: به حداقل 0.5W
FPA اصلی با تصویربرداری واضح
- 640x512 قطعنامه برای یکپارچگی گسترده
- وضوح تصویر بهبود یافته: چندین الگوریتم تصویر نسل جدید برای بهبود کیفیت تصویر
توسعه آسان و ادغام بی نقص
- گزینه های مختلف لنز در دسترس برای مناسب شدن با سناریوهای مختلف کاربرد
- از چندین رابط خروجی تصویر پشتیبانی می کند: DVP8، LVDS، MIPI، USB 2.0، و BT.656
- خروجی داده های RAW/YUV/Matrix-TEMP با کنترل پورت سریالی
مشخصات محصول
| مدل | iTL612Pro |
|---|---|
| نشانگرهای آشکارسازان IR | |
| مواد حساس | VOx |
| قطعنامه | 640×512 |
| اندازه پیکسل | 12μm |
| پاسخ طیف | 8μm ~ 14μm |
| NETD معمولی | ≤40mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30 هرتز/50 هرتز |
| زمان شروع | ≤5s |
| ویدیوی دیجیتال | RAW/YUV/Matrix-TEMP |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | 10 ((سیاه داغ / سفید داغ / رنگ کاذب) |
| نرم افزار کامپیوتر | |
| ماژول مادون قرمز | کنترل ماژول و نمایش ویدیو |
| برق | |
| رابط استاندارد خارجی | رابط 30Pin_HRS:DF40C-30DP-0.4V ((51) |
| رابط خارجی MIPI | 34Pin_ Panasonic رابط رابط:AXE634124 |
| رابط ارتباطی | TTL-232/USB2.0 |
| رابط ویدیویی دیجیتال | DVP8/LVDS/MIPI/USB2.0/BT656 |
| ولتاژ تغذیه | 4.2-5.5 ولت |
| مصرف برق معمولی | 0.5W |
| اندازه گیری دمای | |
| دمای کار | -10°C تا +50°C |
| محدوده اندازه گیری دمای | / |
| دقت اندازه گیری دمای | / |
| اندازه گیری دمای جزئی | / |
| SDK | / |
| ماشین آلات | |
| اندازه (از جمله لنز) | 17.3×17.3×23.4 ((9.1mm لنز) 17.3×17.3×30.2 ((13mm لنز) 17.3×17.3×38 ((عکاس 25 میلی متری) 17.3×17.3×54 ((45mm لنز) |
| وزن (از جمله لنز) | 13.7±0.5g ((9.1mm لنز) 20±0.5g ((13mm لنز) 27.3±0.5g ((دسته 25mm) 51±0.5g ((45mm لنز) |
| سازگاری با محیط زیست | |
| دمای کار | -40°C~+70°C |
| دمای ذخیره سازی | -45°C تا +85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| ارتعاش | لرزش سینوس، فرکانس: 10HZ150HZ10HZ، ارزش اوج: 0.15mm، جهت محوری: X، زمان مقاومت: 8 دقیقه در محور، چرخه: 2 بار |
| تاثیر | نصف موج سینوس، 30g / 11ms، جهت ضربه X محور، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز های نوری | فوکوس ثابت: 9.1/13/25/45mm |
کاربردهای صنعتی
- آتش نشانی جنگل
- نگهداری قدرت
- بازرسی خورشیدی
- نظارت بر امنیت
- دستگاه های پوشیدنی
- دستگاه های قابل حمل
مشخصات شرکت
"سنسور مایکرو" تولید کننده و ارائه دهنده خدمات پیشرو در جهان در زمینه آشکارسازی مادون قرمز است.آن را مایل به ارائه به مشتریان در سراسر جهان با عملکرد بالا غیر خنک و خنک کش های تصویربرداری حرارتی و به اشتراک گذاشتن تجربه کاربردی حرفه ای خود را.
SensorMicro داراي دتکتورهای پیشرفته مادون قرمز، هسته های دوربین، و ماژول هاي با فرمت ها و باند های موج متنوع است.محصولات ما به طور یکپارچه در سیستم های متنوع ادغام می شوند-- توانمندسازی نسل بعدی تصویربرداری و سنجش برنامه های کاربردی در سراسر صنایع.
حسگرهای میکرو در ترموگرافی، امنیت و نظارت، بینایی شخصی، خودرو و محصولات مادون قرمز مصرفی به طور گسترده استفاده می شوند.ظرفیت تولید حجم SensorMicro آن را قادر می سازد تا تقاضای رو به رشد از تمام بازارهای موجود و در حال ظهور را برآورده کند.
سوالات عمومی
1دتکتور مادون قرمز / حسگر تصویربرداری حرارتی چیست؟
امواج مادون قرمز را نمی توان با چشم انسان دید. Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.
2WLP چيست؟
WLP به بسته سطح وافر اشاره دارد. این فرآیند تکمیل بسته بندی با خلاء بالا به طور مستقیم بر روی کل وافر MEMS است، سپس برای ساخت یک سنسور مادون قرمز واحد می نویسد و برش می دهد.همراه با بسته فلزی، بسته سرامیکی، آنها 3 فرمت بسته بندی اصلی کشنده های مادون قرمز غیر خنک هستند.
3مزاياي WLP چيه؟
آشکارسازان WLP IR به طور خاص برای پاسخگویی به نیاز به کوچک سازی و هزینه کم در کاربرد فناوری مادون قرمز در بازار الکترونیک مصرفی طراحی شده اند.با قابلیت تولید حجم، در حال حاضر انواع راه حل های ماژول های مادون قرمز WLP را ارائه می دهد تا کاربردهای جدید بازارهای نوظهور را افزایش دهد.
