ماژول مادون قرمز خنککننده HOT EYAS G1010HMG با رزولوشن 1024×768 و پیکسل پیچ 10 میکرومتر برای ادغام سریع
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | EYAS G1010HMG |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1024×768 | Pixel Pitch | 10 میکرومتر |
|---|---|---|---|
| NETD | 20mK (F2)؛ 25mK (F4) | محدوده طیفی | 3.7 ~ 4.8μm مگاوات |
| اندازه | 72×87×51 میلیمتر | نرخ فریم | 1 ~ 100 هرتز قابل تنظیم |
| برجسته کردن | هسته دوربین مادون قرمز EYAS 1212,هسته دوربین IR 1280x1024,ماژولهای دوربین خنکشده با یکپارچگی 12 میلیمتری |
||
توضیحات محصول

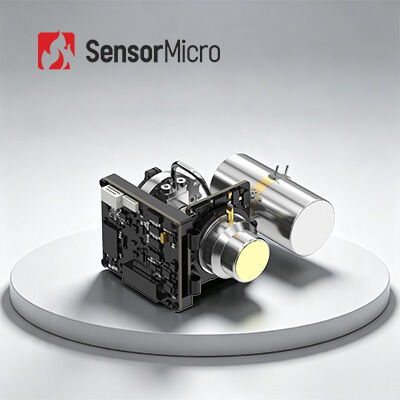

EYAS G1010HMG 1024×768/10μm ماژول مادون قرمز گرم خنک شده برای ادغام سریع
خلاصه ی محصول
ماژول AD خنک شده EYAS G1010HMG شامل یک آشکارگر مادون قرمز 1024 × 768/10μm HOT خنک شده و یک صفحه مدار AD است که مجهز به یک RS046 چرخش Stirling cryocooler است.این سیگنال خروجی آنالوگ را از آشکارگر مادون قرمز خنک شده به یک جریان ویدئویی دیجیتال تبدیل می کند، در حالی که همچنین قدرت درایو و کنترل زمان را فراهم می کند.
این ماژول به مشتریان OEM کمک می کند تا به سرعت آشکارسازان را آزمایش و تأیید کنند، فرآیند ادغام بین آشکارسازان مادون قرمز خنک شده و سیستم های کامل را ساده می کند.و به طور قابل توجهی پیشرفت توسعه را تسریع می کندماژول های HOT (درجات عملیاتی تا 150K) دارای اندازه ، وزن و قدرت بهینه شده (SWaP) و قابلیت اطمینان هستند ، که برای کاربردهای سبک وزن که نیاز به ثبات بالا دارند ایده آل است.
ویژگی های اصلی
- فرمت بزرگ، پیکسل کوچک:بر اساس یک آشکارساز مادون قرمز 1024 × 768 / 10μm فرمت بزرگ و پیکسل کوچک HOT MWIR خنک شده ، ارائه جزئیات تصویربرداری ظریف تر
- مدار یکپارچه AD:تبدیل آنالوگ به دیجیتال امکان ادغام سریع پلتفرم با ابعاد سازگار با آشکارساز را فراهم می کند
- تکنولوژی HOT، بهینه سازی SWaP-C:دمای عملیاتی سطح فوکال به 150K با حداقل اندازه ≤72 × 87 × 51mm، وزن 250g و مصرف برق تا 6W افزایش می یابد
- عملکرد خارق العاده:نرخ فریم تنظیم شده از ۱ تا ۱۲۰ هرتز، قادر به گرفتن اهداف سریع
- رابط ارتباط دوربین:خروجی داده های خام 16 بیتی با کنترل پورت سریال
مشخصات محصول
| مدل | EYAS G1010HMG |
|---|---|
| قطعنامه | 1024×768 |
| اندازه پیکسل | 10μm |
| پاسخ طیف | 3.7μm±0.2μm 4.8μm±0.2μm |
| آشکارساز IR NETD ((23°C) | 20mK ((F2) 25mK ((F4) |
| نرخ فریم | 1~100 هرتز، قابل تنظیم (50 هرتز به صورت پیش فرض) |
| حالت کار | عکس فوری، حالت ادغام ITR/IWR، حالت ضد شکوفایی، حالت ویندوز |
| رابط استاندارد خارجی | 60pin: 37201-SM060-032W1R01 5pin: A1257WR-S-5P-LCP |
| ویدیوی دیجیتال | 16 بیت CameraLink (CameraLink حالت دو پایه) |
| همگام سازی خارجی | CC1: فریم خارجی هم زمان |
| ارتباطات | CameraLink UART (پیش فرض) / RS232 (تخصیص پذیر) نرخ باد: 9600bps (پیش فرض) |
| منبع برق | صفحه AD: 5V کریو کولر: 12 ولت |
| قدرت ثابت (23 درجه سانتیگراد) | ≤6W |
| زمان خنک شدن ((23°C) | ≤3 دقیقه |
| اندازه ((ملی متر) | ۷۲×۸۷×۵۱ |
| وزن ((g) | ≤250 |
| دمای کار | -40°C تا +71°C |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی EYAS G1010HMG در بسیاری از زمینه ها مانند NDT، نظارت بر محیط زیست، نظارت دوربرد، تحقیقات علمی و موارد دیگر به طور گسترده ای استفاده می شود.
خدمات استاندارد
- اسناد کامل:راهنمای محصولات، راهنمای راه اندازی و مرجع انتخاب برای شروع بدون حدس زدن
- کمک به توسعه و آزمایش:آزمایش یکپارچه نمونه، ارزیابی عملکرد و تأیید پارامتر آسان شده است
- ابزار توسعه دهنده پیشرفته:SDK ها، API ها، الگوریتم ها و ابزارهای عیب یابی برای ادغام عمیق
- پشتیبانی فنی از راه دور:پشتیبانی 24/7 با پاسخ سریع و حل سریع مشکلات بحرانی
- گارانتی:قطعات اصلی و رعایت دقیق فرآیند برای بازگرداندن عملکرد بهینه
پرسش های مکرر
1طبقه بندی آرایه های فلز فلز تحت قرمز (FPA)
با توجه به روش خنک کننده، آرایه های فلز فوکال مادون قرمز را می توان به آشکارسازان تصویربرداری حرارتی خنک شده و خنک نشده تقسیم کرد.آشکارگر مادون قرمز FPA خنک شده عمدتا بطری Dewar / یخچال خنک کننده شروع سریع و بطری Dewar / یخچال چرخه استرلینگ را اتخاذ می کنددر حالی که آشکارساز IR FPA بدون خنک شدن در دمای اتاق کار می کند و هسته سیستم های تصویربرداری حرارتی بدون خنک شدن است.شایع ترین مواد حساس به گرما شامل اکسید وانادیوم (Vox) و سیلیکون بی شکل (a-Si) استمواد اکسید وانیدیوم به دلیل ضریب مقاومت در دمای بالا و حساسیت حرارتی بالا انتخاب اصلی در بازار فعلی است.
2اصل کار آرایه فلک فوکال مادون قرمز
یک آرایه از عناصر حساس به نور روی آشکارگر آرایه فلز فوکال تنظیم شده است.اشعه های مادون قرمزی منتشر شده از بی نهایت بر روی این عناصر حساس به نور از آرایه خط کانونی از طریق سیستم نوری تصویر گرفته می شود. آشکارگر سیگنال نور را به سیگنال الکتریکی تبدیل می کند و تقویت یکپارچه، نمونه گیری، خروجی بافر و سیستم چندگانه را انجام می دهدو در نهایت به سیستم نظارت ارسال می شود تا یک تصویر را تشکیل دهد.
