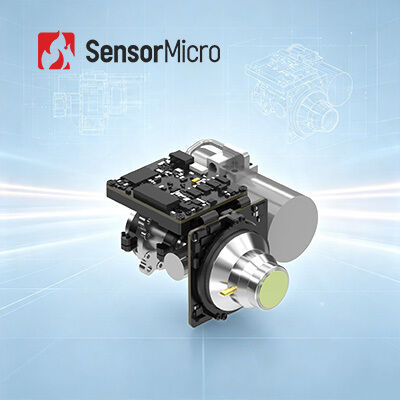

یکپارچه سازی سریع 1280×1024 وضوح 10μm پیکسل Pitch 1~100Hz Frame Rate قابل تنظیم ماژول دوربین مادون قرمز خنک
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | EYAS G1210HMF |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024 | Pixel Pitch | 10 میکرومتر |
|---|---|---|---|
| NETD | 20mK (F2)؛ 25mK (F4) | محدوده طیفی | 3.7 ~ 4.8μm مگاوات |
| اندازه | 102×87×57 میلی متر | نرخ فریم | 1 ~ 100 هرتز قابل تنظیم |
| برجسته کردن | ماژولهای دوربین خنکشونده IR ماژولهای دوربین خنکشده 12mm,149x58.5x71mm |
||
توضیحات محصول
ماژول دوربین خنکشونده با فروسرخ با ادغام سریع EYAS G1210HMF مگا پیکسل 1280×1024/10 میکرومتر
مرور کلی محصول
EYAS G1210HMF یک آشکارساز فروسرخ خنکشونده HOT MWIR مگا پیکسلی 1280×1024/10 میکرومتر را با یک برد مدار AD ادغام میکند که مجهز به یک خنککننده استرلینگ خطی با کارایی بالا است. این ماژول از تبدیل بیدرنگ سیگنالهای آنالوگ به جریانهای ویدیویی دیجیتال پشتیبانی میکند و عملکردهای درایو برق و زمانبندی کنترل را ادغام میکند و امکان ادغام سریع پلتفرم سیستم را فراهم میآورد.
این به مشتریان OEM کمک میکند تا تست و اعتبارسنجی آشکارساز را به طور مؤثر انجام دهند، ادغام سیستم را به طور قابل توجهی ساده کرده و پیشرفت توسعه را تسریع کنند. به لطف فناوری HOT، EYAS G1210HMF بهینهسازی SWaP (اندازه، وزن و توان) را ضمن حفظ عملکرد بالا به دست میآورد و آن را برای کاربردهای یکپارچه با الزامات سختگیرانه برای کیفیت تصویر و قابلیت اطمینان ایدهآل میسازد.
ویژگیهای کلیدی
- وضوح مگا پیکسلی، توسعه سریع: توسعه یافته بر اساس یک آشکارساز فروسرخ خنکشونده HOT MWIR مگا پیکسلی 1280×1024/10 میکرومتر، ارائه جزئیات تصویربرداری برتر با مدار AD یکپارچه برای ادغام سریع پلتفرم
- فناوری HOT، بهینهسازی SWaP: دمای عملیاتی صفحه کانونی تا 150 کلوین با حداقل اندازه (≤102×87×57 میلیمتر)، طراحی سبک (390 گرم) و مصرف برق کم (6 وات) افزایش یافته است.
- عملکرد برجسته، ادغام آسان: نرخ فریم قابل تنظیم از 1 تا 100 هرتز برای ثبت اهداف با حرکت سریع، خروجی رابط CameraLink دادههای خام 16 بیتی با کنترل پورت سریال
مشخصات فنی
| مدل | EYAS G1210HMF |
|---|---|
| وضوح | 1280×1024 |
| اندازه پیکسل | 10 میکرومتر |
| پاسخ طیفی | 3.7 میکرومتر±0.2 میکرومتر تا 4.8 میکرومتر±0.2 میکرومتر |
| NETD آشکارساز فروسرخ (23 درجه سانتیگراد) | 20 میلیکلوین (F2) 25 میلیکلوین (F4) |
| نرخ فریم | 1 تا 100 هرتز، قابل تنظیم (50 هرتز به طور پیشفرض) |
| حالت کار | حالتهای ادغام اسنپشات، ITR/IWR، ضد اشباع، حالت پنجره |
| ویدئوی دیجیتال | CameraLink 16 بیتی (حالت CameraLink DualBase) |
| همگامسازی خارجی | CC1: همگامسازی فریم خارجی |
| ارتباطات | CameraLink UART (پیشفرض)/ RS232 (قابل سفارشیسازی) نرخ باود: 9600 بیت بر ثانیه (پیشفرض) |
| منبع تغذیه | برد AD: 5 ولت خنککننده: 12 ولت |
| توان پایدار (23 درجه سانتیگراد) | ≤6 وات |
| زمان خنکسازی (23 درجه سانتیگراد) | ≤3 دقیقه |
| اندازه | 102×87×57 میلیمتر |
| وزن | ≤390 گرم |
| دمای عملیاتی | -40 درجه سانتیگراد تا +71 درجه سانتیگراد |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی EYAS G1210HMF در بسیاری از زمینهها مانند تست غیر مخرب (NDT)، نظارت بر محیط زیست، نظارت دوربرد، تحقیقات علمی و غیره به طور گسترده مورد استفاده قرار میگیرد.
درباره SensorMicro
SensorMicro با این باور ساده اما قدرتمند تأسیس شد: نوآوری باید در خدمت نیازهای دنیای واقعی باشد. ما وجود داریم تا افراد و سیستمها را قادر سازیم فراتر از سطح را ببینند - به الگوها، مشکلات و امکاناتی که در زیر نهفتهاند.
با تبدیل گرما نامرئی به حقیقت قابل مشاهده، ما به صنایع کمک میکنیم تا تصمیمات هوشمندانهتری بگیرند، از آنچه بیشترین اهمیت را دارد محافظت کنند و با وضوح پیچیدگی را پیمایش کنند. کسب و کار ما شامل امنیت، آتشنشانی، بازرسی صنعتی، مراقبتهای پزشکی، بینایی ماشین، نظارت بر محیط زیست و جنبههای کلیدی خنثیسازی کربن است.
سوالات متداول
کاربرد آشکارساز فروسرخ خنکشونده LWIR، MWIR/LWIR دو طیفی
در فناوری تصویربرداری حرارتی فروسرخ، آشکارسازهای حرارتی موج بلند نفوذ قوی در جوهای غبارآلود دارند و تحت تأثیر اثرات تابش خورشید و بازتاب نور قرار نمیگیرند. کیفیت تصویر برجسته را میتوان در محیطهای مختلف پیچیده به دست آورد، مانند رانندگی وسایل نقلیه در جوهای غبارآلود، بادبان کشتیها بر روی آب با نور بازتابنده، و هواپیماهایی که از میان ابرها پرواز میکنند.
آشکارساز فروسرخ خنکشونده دو طیفی مزایای تشخیص موج متوسط و موج بلند را در یک مجموعه آشکارساز فروسرخ خنکشونده ترکیب میکند که میتواند به طور همزمان تصویربرداری با کارایی بالا در دو باند موج انجام دهد و نرخ هشدارهای کاذب را به شدت کاهش دهد. این میتواند برای تشخیص پسزمینههای پیچیده و نظارت بر اهداف با سرعت بالا مورد استفاده قرار گیرد.
