هسته ماژول آشکارساز مادون قرمز خنک شده 1280x1024 12μM برای نظارت طولانی مدت
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| کیفیت بالا | 1280x1024 | Pixel Pitch | 12 میکرومتر |
|---|---|---|---|
| نرخ فریم | 50 هرتز / 100 هرتز | NETD | ≤20mK |
| اندازه | 165x86x107 میلی متر | محدوده طیفی | 3.7 ~ 4.8μm مگاوات |
| برجسته کردن | هسته ماژول آشکارساز 1280x1024,ماژول آشکارساز IR خنک شده 12 m |
||
توضیحات محصول

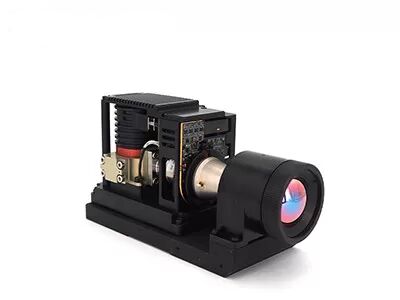

هسته دوربین خنکشده مگاپیکسلی GAVIN1212
هسته ماژول آشکارساز مادون قرمز خنک شده 1280x1024 12μM برای نظارت طولانی مدت
توضیحات محصول
ماژول دوربین حرارتی با وضوح بالا GAVIN1212 ردیاب MWIR خنک شده با آرایه بزرگ 1280x1024/12μm را ادغام می کند.الگوریتم های مختلف پردازش تصویر در الکترونیک GAVIN1212 تعبیه شده است تا تصاویر مادون قرمز شفاف را در تاریکی کامل یا شرایط بد آب و هوایی تولید کند.این می تواند خطرات و تهدیدات را در فواصل دور شناسایی و تشخیص دهد در حالی که جزئیات بیشتری از هدف را در فاصله کوتاه ارائه می دهد.
با آرایه بزرگ رزولوشن 1280x1024، می تواند میدان دید وسیع تری را درک کرده و جزئیات تصویر بیشتری را ارائه دهد.اندازه پیکسل کاهش یافته 12 میکرومتر وضوح فضایی بهتری را ارائه می دهد و با فوکوس لنز اپتیکال کوتاه تری برای دستیابی به ماموریت برد یکسان مطابقت دارد.این یک انتخاب ایده آل برای یکپارچه ساز سیستم های EO-IR است تا محموله خود را برای کاربردهای هوایی یا کشتی طراحی کند.
ویژگی های اصلی
تصاویر مگا پیکسل
• 1280×1024 وضوح بالا برای FOV گسترده تر و مسافت طولانی تر
• اندازه پیکسل 12μm برای وضوح فضایی بهتر
کیفیت شفاف شارپ
• یکنواختی خوب، نرخ پیکسل موثر (99.5٪)
• حساسیت بالا، NETD≤20mK
ادغام سریع
• پشتیبانی از رابط Cameralink، خروجی داده تصویر RAW/YUV
• پیکربندی های مختلف نوری زوم پیوسته اختیاری هستند
مشخصات محصول
| مدل | GAVIN1212 |
| عملکرد آشکارساز IR | |
| وضوح | 1280x1024 |
| Pixel Pitch | 12 میکرومتر |
| کرایو کولر | RS058F |
| محدوده طیفی | 3.7μm × 4.8μm مگاوات |
| زمان خنک شدن (20 درجه سانتیگراد) | ≤8 دقیقه |
| NETD (20 درجه سانتیگراد) | ≤20mK |
| پردازش تصویر | |
| نرخ فریم | 50 هرتز / 100 هرتز |
| حالت کم نور | خطی / هیستوگرام / مختلط |
| زوم دیجیتال | ×1/×2/×4 |
| جهت تصویر | چرخش افقی/عمودی/مورب |
| الگوریتم تصویر | NUC/AGC/IDE |
| مشخصات برق | |
| رابط خارجی استاندارد | J30JZ 25pin;رابط خروجی ویژه HDMI |
| ویدئوی آنالوگ | / |
| ویدیو دیجیتال | خروجی HDMI: YUV خروجی لینک دوربین: 16 بیت RAW/YUV |
| همگام سازی خارجی |
همگام سازی خارجی قاب: RS422
|
| ارتباط | RS422، 115200bps |
| منبع تغذیه | 24 ولت ± 1 ولت |
| مصرف برق پایدار | 16 وات |
| ابعاد (میلی متر) | 165x86x107 |
| وزن | ≤1600 گرم |
| دمای عملیات | -40 درجه سانتی گراد ~ 60+ درجه سانتی گراد |
| بزرگی ارتعاش | لرزش: GJB حمل و نقل با سرعت بالا روی خودرو شوک: موج نیمه سینوسی، 40 گرم 11 میلی ثانیه، 3 محور 6 جهت هر بار 3 بار |
| لنز نوری | |
| لنز اختیاری | زوم پیوسته: 37.5 ~ 750mm/F4 زوم ثابت: 19mm/F2;40mm/F2;240mm/F2 |
کاربردهای صنعتی
ماژول دوربین مادون قرمز حرارتی GAVIN1212 به طور گسترده در بسیاری از مناطق مانند سیستم نظارت از راه دور، سیستم افزایش دید پرواز، بار چند سنسور و غیره استفاده می شود.
راه حل های تشخیص IR
سوالات متداول
1. کاربرد آشکارساز مادون قرمز خنک شده با رنگ دوئل LWIR، MWIR/LWIR
در فناوری تصویربرداری حرارتی مادون قرمز، آشکارسازهای حرارتی موج بلند دارای نفوذ قوی از طریق جوهای غبارآلود هستند، توسط اثرات درخشش خورشید و انعکاس نور مختل نمی شوند.کیفیت تصویر فوقالعادهای را میتوان در محیطهای پیچیده مختلف به دست آورد، مانند رانندگی با وسایل نقلیه در فضای غبارآلود، کشتیها روی آب با نور بازتابنده و هواپیما در حال پرواز در میان ابرها.
آشکارساز مادون قرمز خنک شده با دو رنگ، مزایای تشخیص موج میانی و موج بلند را در یک مجموعه آشکارساز مادون قرمز خنک شده ترکیب می کند، که می تواند همزمان تصویربرداری با کارایی بالا را در باند موج دوئل انجام دهد و نرخ هشدار نادرست را تا حد زیادی کاهش دهد.می توان از آن برای تشخیص پس زمینه های پیچیده و نظارت بر اهداف متحرک با سرعت بالا استفاده کرد.
