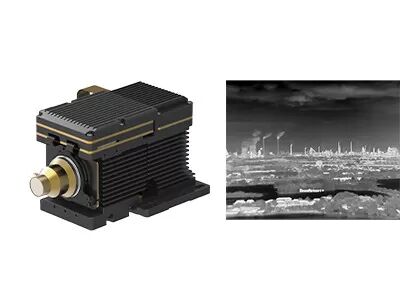

MCT MWIR Mid Wave Cooled Thermal Imaging Module 640x512 15μM

  • MCT MWIR Mid Wave Cooled Thermal Imaging Module 640x512 15μm
محل منبع ووهان، استان هوبی، چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل GAVIN615B
مقدار حداقل تعداد سفارش 1 قطعه
قیمت negotiable
شرایط پرداخت L/C، T/T
جزئیات محصول
قطعنامه 640x512 / 15μm NETD ≤20mk
محدوده طیفی 3.7 ~ 4.8μm مگاوات نرخ فریم 50 هرتز / 100 هرتز
اندازه 125x92x67mm وزن ≤650 گرم
برجسته کردن

ماژول تصویربرداری حرارتی خنک شده 640x512

,

ماژول تصویربرداری حرارتی موج متوسط ​​MCT
پیام بگذارید
توضیحات محصول

یکپارچه سازی سریع ماژول حرارتی خنک شده MCT MWIR در هواپیماهای بدون سرنشین 640x512 15μM

توضیحات محصول


GAVIN615B یک ماژول تصویربرداری حرارتی موج متوسط خنک شده است که توسط SensorMicro توسعه یافته است. این شامل یک آشکارساز IR MWIR 640x512 / 15μm HgCdTe با RS046 cryocooler است.الکترونیک سخت افزاری و الگوریتم های مختلف پردازش تصویر نیز در حال حاضر برای ارائه تصاویر حرارتی تیز و روشن جاسازی شده است.


GAVIN615B با کریو کولر RS046 پیکربندی شده است، اندازه بسیار فشرده است، اندازه 125x92x67 میلی متر و وزن کمتر از 650 گرم است. مصرف انرژی پایدار آن فقط 12 وات است.با رابط استاندارد صنعتی دوربین، دوربین مادون قرمز یا یکپارچه کننده سیستم می توانند دوربین کامل خود را به راحتی بر اساس ماژول تصویربرداری حرارتی GAVIN615B طراحی یا یکپارچه کنند.


این دوربین لنز های زوم مستمر مختلفی را برای مشتریان فراهم می کند: 60 ~ 240mm / F4؛ 15 ~ 300mm / F4؛ 21 ~ 420mm / F4؛ 35 ~ 690mm / F4 که برای برنامه های نظارت در مسافت های طولانی مناسب است.

ویژگی های اصلی


- حساسیت بالا، NETD≤20mK

-شناخت فاصله دور

- نرخ قاب قابل تنظیم

- ادغام آسان به سیستم


مشخصات محصول


مدل GAVIN615B
عملکرد آشکارگر IR
قطعنامه 640x512
پیکسل پیچ 15μm
یخچال سرد RS046
دامنه طیف 3.7μm ∙4.8μm مگاوات
زمان خنک شدن (20°C) ≤7 دقیقه
NETD (20°C) ≤20mK
پردازش تصویر
نرخ فریم 50 هرتز/100 هرتز
حالت ضخیم کردن خطی/ هیستگرام/ مخلوط
زوم دیجیتال ×1/×2/×4
جهت تصویر افقی/ عمودی/ قطری
الگوریتم تصویر NUC/AGC/IDE
مشخصات الکتریکی
رابط استاندارد خارجی J30JZ 25پین
ویدیوی آنالوگ PAL
ویدیوی دیجیتال 16bit RAW/YUV: 16bit DVP/Cameralink خروجی
همگام سازی خارجی همگام سازی خارجی فریم: سطح RS422
ارتباطات RS422، 115200bps
منبع برق 20~28VDC
مصرف برق پایدار 12 وات
ابعاد (ملی متر) 125×92×67
وزن ≤650g
دمای کار -40°C ~ +60°C
شدت ارتعاش ارتعاش: GJB حمل و نقل با سرعت بالا در وسایل نقلیه
شوک: موج نیمه سینوس، 40g 11 ms، 3 محور 6 جهت 3 بار هر
لنز های نوری
لنز اختیاری زوم مداوم
60~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4


کاربردهای صنعتی


ماژول دوربین مادون قرمز حرارتی GAVIN615B به طور گسترده ای در بسیاری از زمینه ها مانند سیستم نظارت از راه دور، سیستم تقویت دید پرواز، بار مفید چند سنسور و غیره استفاده می شود.


MCT MWIR Mid Wave Cooled Thermal Imaging Module 640x512 15μM 0


خدمات سفارشی


سفارشی سازی محصول: تنظیم پیکربندی ها و سازگاری الگوریتم ها برای پاسخگویی به الزامات خاص صنعت

پشتیبانی فنی و آموزش در محل: ارائه مشتریان اصلی با راه اندازی سیستم عملی و آموزش عملیاتی

نوآوری مشترک برای محصولات جدید و بازارهای جدید: همکاری با مشتریان برای توسعه مشترک راه حل های کاربردی تحت قرمز نوآورانه


سوالات عمومی


1اصول کار تصویربرداری گازی نوری

The optical gas imaging camera can quickly detect the gas without temporarily stopping the production line by identifying the infrared radiation difference between the gas and the background and visualizing the gas whether the leakage existsو به دقت منبع نشت را پیدا کنید.


2استفاده از تصویربرداری گازی نوری

The development and integration of optical gas imaging solution based on SensorMicro infrared detectors & thermal modules have very mature and widely applied in various industries to solve various gas leakage problems for customers، مانند نفت، گاز طبیعی، صنعت شیمیایی، برق و نظارت بر حفاظت از محیط زیست، و کمک زیادی به حفاظت از محیط زیست، حفظ انرژی،ایمنی تولید و بهداشت شغلی.
