هسته ماژول حرارتی مادون قرمز خنک‌شونده با برد بلند با رزولوشن 1280x1024 و پیکسل 12 میکرومتر

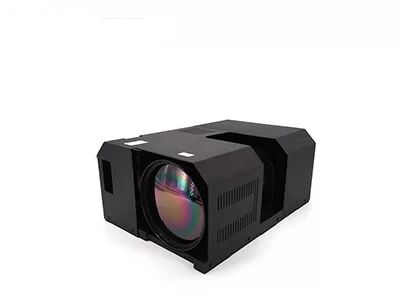

  • Long Range Detection Cooled IR Thermal Module Core with 1280x1024 Resolution and 12μm Pixel Pitch

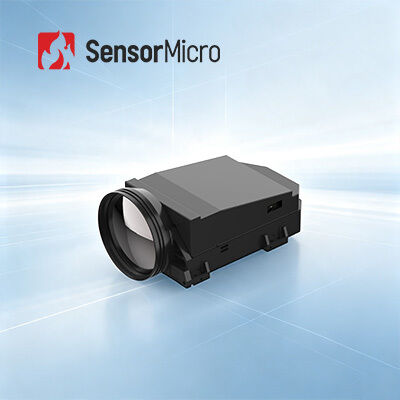

  • Long Range Detection Cooled IR Thermal Module Core with 1280x1024 Resolution and 12μm Pixel Pitch
محل منبع چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل GAVIN GC1212MA
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
کیفیت بالا 1280x1024 Pixel Pitch 12 میکرومتر
نرخ فریم 50 هرتز NETD 18mK (F2/F4)
کرایو کولر RS058 محدوده طیفی 3.7 ~ 4.8μm مگاوات
برجسته کردن

ماژول آشکارساز IR هسته 12um

,

ماژول آشکارساز IR 1280x1024
پیام بگذارید
توضیحات محصول
هسته ماژول حرارتی IR خنک شده تشخیص فاصله طولانی 1280x1024 12μm
خلاصه ی محصول

هسته دوربین مادون قرمز خنک شده GAVIN GC1212MA HD دارای یک آشکارساز خنک شده MWIR 1280 * 1024 / 12μm خود توسعه یافته است.ارائه چهار برابر تعداد پیکسل یک آشکارگر 640 * 512 معمولی در همان منطقه تصویر فعالاین باعث می شود که یک میدان دید گسترده تر و جزئیات بیشتری از تصویر را نشان دهد.

این دستگاه مجهز به الگوریتم های متعدد پردازش تصویر است و به طور مستقیم تصاویر با وضوح بالا را ارائه می دهد که برای تشخیص هدف در تمام شرایط آب و هوایی تحت شرایط دید مختلف و محیط های خشن مناسب است.می تواند خطرات و تهدیدات را در فاصله های طولانی تشخیص دهد و در حالی که جزئیات بیشتر هدف را در فاصله های کوتاه ارائه می دهد.

با رزولوشن 1280x1024 آرایه بزرگ می تواند میدان دید گسترده تری را درک کند و جزئیات تصویر بیشتری را ارائه دهد.اندازه پیکسل 12μm کاهش یافته رزولوشن فضایی بهتر را ارائه می دهد و با تمرکز لنز نوری کوتاه تر برای دستیابی به همان ماموریت محدوده مطابقت دارد.

ویژگی های اصلی
  • رزولوشن مگاپیکسلی، کیفیت تصویر استثنایی- توسط یک کشنده مادون قرمز 1280 * 1024 / 12μm خنک شده در وسط موج برای تصویربرداری حرارتی دقیق و دقیق. الگوریتم های پردازش تصویر پیشرفته از جمله DRC، کاهش نویز 2D / 3D،و افزایش لبه (EE) برای وضوح برتر.
  • قابلیت اطمینان بالا، حساسیت عالی- تکنولوژی تصویربرداری حرارتی خنک شده در میان موج، سازگاری عالی و سازگاری در میان برنامه های کاربردی را تضمین می کند. حساسیت حرارتی برجسته با NETD به پایین 18mK.
  • ادغام آسان، پیکربندی انعطاف پذیر- از رابط CameraLink با خروجی داده های تصویر RAW / YUV پشتیبانی می کند. چندین پیکربندی نوری زوم مداوم برای نیازهای مختلف در دسترس است.
مشخصات محصول
مدل GAVIN GC1212MA
قطعنامه 1280*1024
اندازه پیکسل 12μm
یخچال سرد RS058
پاسخ طیف 3.7μm±0.2μm 4.8μm±0.2μm
آشکارساز IR NETD ((23°C) 18mK ((F2/F4)
نرخ فریم 50 هرتز
حالت ضخیم کردن خطی/ هیستگرام/ مخلوط
زوم دیجیتال ۱* تا ۸* زوم دیجیتال مستمر
جهت تصویر افقی/ عمودی/ قطری
الگوریتم تصویر DRC، 2D/3D تصویر کاهش سر و صدا، EE
رابط استاندارد خارجی J30JZ رابط خروجی اختصاصی 25 پین HDMI
ویدیوی آنالوگ PAL/NTSC
ویدیوی دیجیتال استاندارد: DVP
گزینه: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/فايبر نوري تک حالت/فايبر نوري چند حالت
همگام سازی خارجی استاندارد: LV-TTL
گزینه: RS422/LVDS
ارتباطات استاندارد: USB2.0/LV-TTL
گزینه: RS422 / CAN / USB3.0 / GigE
منبع برق 24V±4V
مصرف برق ثابت ((23°C) ≤11W
زمان خنک شدن ((23°C) ≤8 دقیقه
اندازه ((ملی متر) 149*58.5*80
وزن ((g) ≤680
دمای کار -40°C تا +71°C
ارتعاش ارتعاش: شدت حمل و نقل با سرعت بالا؛ ضربه: نصف موج سینوس، 40g / 11ms، 3 محور، 6 جهت، 3 بار / جهت
گزینه های لنز نوری تمرکز ثابت: 19mm/F2
ژوم مستمر: 60~360mm/F4, 37.5~750mm/F4, 100~1000mm/F4
کاربردهای صنعتی

ماژول دوربین مادون قرمز حرارتی GAVIN GC1212MA در بسیاری از زمینه ها مانند NDT ، نظارت بر محیط زیست ، نظارت دوربرد ، تحقیقات علمی و غیره به طور گسترده ای استفاده می شود.

راه حل های تشخیص IR
  • حساسیت بالا و عملکرد عالی
  • تکنولوژی پیشرو در صنعت مادون قرمز
  • ردیاب های مادون قرمز مختلف در دسترس - هر دو ردیاب های IR غیر خنک و خنک در فرمت های مختلف و اندازه پیکسل
  • تولید انبوه برای اطمینان از تحویل سریع - سه خط تولید با ظرفیت تولید سالانه تا میلیون ها آشکارساز
پرسش های مکرر
1اصول کار تصویربرداری گازی نوری

دوربین تصویربرداری گازی نوری می تواند به سرعت گاز را بدون متوقف کردن موقت خط تولید تشخیص دهد، با شناسایی تفاوت تابش مادون قرمز بین گاز و پس زمینه.آن را به تصویر می کشد که آیا نشت گاز وجود دارد و به دقت محل منبع نشت.

2استفاده از تصویربرداری گازی نوری

توسعه و ادغام راه حل های تصویربرداری گازی نوری بر اساس سنجه های مادربرد و ماژول های حرارتی بالغ شده و به طور گسترده ای در صنایع مختلف استفاده می شود.این راه حل ها مشکلات نشت گاز در نفت را حل می کنند، گاز طبیعی، صنعت شیمیایی، برق و نظارت بر حفاظت از محیط زیست، که کمک های قابل توجهی به حفاظت از محیط زیست، صرفه جویی در انرژی، تولید امن،و بهداشت شغلی.
