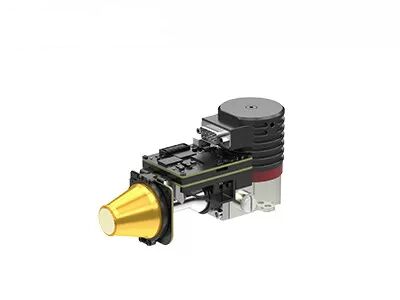

هسته دوربین مادون قرمز خنکشده با یکپارچگی سریع EYAS1212 مگا پیکسل 1280x1024 / 12μM
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 1280x1024 | Pixel Pitch | 12 میکرومتر |
---|---|---|---|
NETD | ≤20mK | محدوده طیفی | 3.7 ~ 4.8μm مگاوات |
اندازه | 149x58.5x71mm | نرخ فریم | 1 ~ 100 هرتز قابل تنظیم |
برجسته | هسته دوربین مادون قرمز خنک کننده 12uM,هسته دوربین مادون قرمز EYAS1212 |
هسته دوربین مادون قرمز خنکشده با ادغام سریع EYAS1212 مگا پیکسل 1280x1024 / 12μM
EYAS1212 یک ماژول مادون قرمز خنکشده آنالوگ-دیجیتال با وضوح بالا است که بر اساس فرمتهای 1280x1024 IR FPA 12μm pitch IR است.
این ماژول AD شامل یک برد مجاورتی است که زمان بندی FPA و منابع تغذیه حساس را فراهم می کند.علاوه بر این، رابط Camera Link داده های خام 16 بیتی را خروجی می دهد که ادغام آشکارساز با سیستم را بسیار ساده می کند.
بنابراین، ماژول EYAS1212 AD انجام تست پذیرش سریع روی آشکارساز فروسرخ خنکشده GST C1212M 1280x1024 / 12μm را برای مشتریان OEM آسان میکند، توسعه سریع ثانویه را شروع میکند و دوره توسعه ماژولهای مادون قرمز خنکشده یا دوربینها یا سیستمهای حرارتی مادون قرمز کامل بر اساس خنکشده را کوتاه میکند. آشکارسازهای مادون قرمز
Global Sensor Technology تامین کننده سنسورهای آشکارساز مادون قرمز و هسته های دوربین حرارتی OEM است.ما بیش از 10 سال تجربه در صنایع تصویربرداری حرارتی مادون قرمز داریم.ما تیم خدمات پس از فروش حرفه ای برای ارائه پاسخ حرفه ای به مشتریان داریم.برای هر گونه سوال یا مشکل، لطفا در هر زمان با ما تماس بگیرید، ما در اولین بار پاسخگوی شما خواهیم بود.
- آسان برای توسعه و ادغام
- خروجی رابط دوربین 16 بیتی داده خام، کنترل پورت سریال
- ساختار یکپارچه، ابعاد با آشکارساز سازگار است
- 5 ولت تک منبعی
- قابلیت گرفتن هدف متحرک با سرعت بالا
مدل | EYAS1212 |
عملکرد آشکارساز IR | |
وضوح | 1280x1024 |
Pixel Pitch | 12 میکرومتر |
کرایو کولر | RS058F |
محدوده طیفی | 3.7μm × 4.8μm مگاوات |
زمان خنک شدن (25 درجه سانتیگراد) | ≤6 دقیقه |
NETD بهینه (20 درجه سانتیگراد) | ≤20mK |
حالت کار | |
نرخ فریم | 1 ~ 100 هرتز قابل تنظیم |
حالت کار | عکس فوری;حالت یکپارچه سازی ITR/IWR.حالت ویندوز؛ضد شکوفه |
مشخصات برق | |
رابط خارجی استاندارد | QSH 60 پین |
ویدیو دیجیتال | پیوند دوربین: خروجی داده خام 16 بیتی |
همگام سازی خارجی | CC1: همگام سازی خارجی INT/Frame.CC2: MC External Sync |
ارتباط | پورت سریال Cameralink: TFG+/-، TC+/-;9600bps |
منبع تغذیه | پنل تصویربرداری 1 کانال: 5 ولت کرایو کولر 1 کانالی: 24 ولت |
مصرف برق پایدار | 9 وات |
ابعاد (میلی متر) | 149×58.5×71 |
وزن | ≤680 گرم |
دمای کاری | -40 درجه سانتی گراد ~ 60+ درجه سانتی گراد |
بزرگی ارتعاش | لرزش: GJB حمل و نقل با سرعت بالا روی خودرو شوک: موج نیمه سینوسی، 40 گرم 11 میلی ثانیه، 3 محور 6 جهت هر بار 3 بار |
ماژول تصویربرداری حرارتی EYAS1212 به طور گسترده در بسیاری از مناطق مانند سیستم نظارت از راه دور، سیستم افزایش دید پرواز، بار چند سنسور و غیره استفاده می شود.
1. مزایای تصویربرداری گاز نوری
صرفه جویی در زمان و کارآمد: پشتیبانی از تشخیص زمان واقعی در مقیاس بزرگ، مکان یابی سریع نشت، بدون نیاز به وقفه در تولید.
تشخیص دوربرد: دور از مناطق خطرناک و پیچیده، آزمایش غیر مخرب بدون تماس، بدون منبع تشعشع اضافی
آسان برای تجزیه و تحلیل: تصویربرداری بصری، ذخیره سازی فوری، تجزیه و تحلیل راحت
بازرسی چند منظوره: انواع گازها را می توان با عملکرد عالی اندازه گیری دما از راه دور تشخیص داد
2. اصل کاری تصویربرداری گاز نوری
تصویربرداری گاز نوری نوعی فناوری مادون قرمز است که می تواند گازهای صنعتی نامرئی را ببیند.
پس از جذب تابش مادون قرمز در طول موج های خاص، اختلاف تابش مادون قرمز بین گاز و پس زمینه ایجاد می شود.
آشکارساز مادون قرمز تشخیص نشت گاز با فیلتر باند باریک داخلی تنها نوار مادون قرمز را در نزدیکی پیک جذب مادون قرمز گاز دریافت می کند و می تواند گاز را از طریق اختلاف تابش بین گاز و پس زمینه به تصاویر مادون قرمز قابل مشاهده تبدیل کند.
