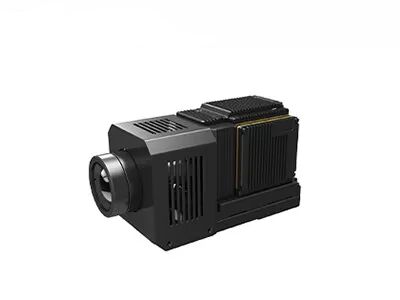

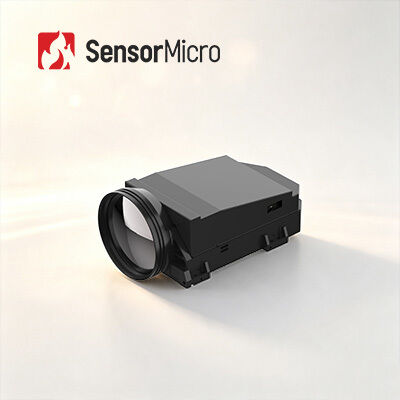

1280x1024 رزولوشن 12μm ماژول دوربین IR خنک شده توسط پیکسل پیچ برای نظارت دوربرد
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | GAVIN GC1212MA |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| کیفیت بالا | 1280x1024 | Pixel Pitch | 12 میکرومتر |
|---|---|---|---|
| نرخ فریم | 50 هرتز | NETD | 18mK (F2/F4) |
| اندازه | 149×58.5×80 میلی متر | محدوده طیفی | 3.7 ~ 4.8μm مگاوات |
| برجسته کردن | هسته ماژول دوربین خنک شده با نور مادون,هسته ماژول دوربین 1280x1024,ماژول های دوربین خنک کننده IR 12um |
||
توضیحات محصول
ماژول دوربین خنک شونده مادون قرمز با برد بلند 1280x1024 12 میکرومتر
مرور کلی محصول
ماژول دوربین حرارتی با وضوح بالا GAVIN GC1212MA، آشکارساز MWIR خنک شونده با آرایه بزرگ 1280x1024/12 میکرومتر را ادغام می کند. الگوریتم های مختلف پردازش تصویر برای خروجی تصاویر مادون قرمز واضح در تاریکی مطلق یا شرایط آب و هوایی بد تعبیه شده اند. این ماژول می تواند خطرات و تهدیدات را در فاصله طولانی تشخیص داده و شناسایی کند و در عین حال جزئیات بیشتری از هدف را در فاصله نزدیک ارائه دهد.
با وضوح آرایه بزرگ 1280x1024، می تواند میدان دید وسیع تری را تحقق بخشد و جزئیات تصویر بیشتری را ارائه دهد. اندازه پیکسل کاهش یافته 12 میکرومتر، وضوح فضایی بهتری را ارائه می دهد و با لنزهای اپتیکی کوتاه تر برای دستیابی به ماموریت های برد مشابه مطابقت دارد. ایده آل برای یکپارچه سازان سیستم که برنامه های سفارشی طراحی می کنند.
ویژگی های اصلی
- وضوح مگاپیکسلی، کیفیت تصویر استثنایی
- تغذیه شده توسط آشکارساز مادون قرمز خنک شونده موج متوسط 1280*1024/12 میکرومتر برای تصویربرداری حرارتی واضح و با جزئیات
- الگوریتم های پیشرفته پردازش تصویر از جمله DRC، کاهش نویز 2D/3D و تقویت لبه (EE) را برای وضوح برتر ادغام می کند.
- قابلیت اطمینان بالا، حساسیت برتر
- فناوری تصویربرداری حرارتی موج متوسط خنک شونده، سازگاری و ثبات عالی را تضمین می کند.
- حساسیت حرارتی برجسته با NETD تا 18mK
- ادغام آسان، پیکربندی انعطاف پذیر
- از رابط CameraLink با خروجی داده تصویر RAW/YUV پشتیبانی می کند.
- پیکربندی های اپتیکی زوم پیوسته متعدد برای نیازهای مختلف موجود است.
مشخصات محصول
| مدل | GAVIN GC1212MA |
|---|---|
| وضوح | 1280*1024 |
| اندازه پیکسل | 12 میکرومتر |
| سرمایش کننده | RS058 |
| پاسخ طیفی | 3.7 میکرومتر±0.2 میکرومتر تا 4.8 میکرومتر±0.2 میکرومتر |
| NETD آشکارساز مادون قرمز (23 درجه سانتیگراد) | 18mK (F2/F4) |
| نرخ فریم | 50 هرتز |
| حالت کم نور | خطی/هیستوگرام/ترکیبی |
| زوم دیجیتال | زوم دیجیتال پیوسته 1 برابر تا 8 برابر |
| جهت تصویر | چرخش افقی/عمودی/قطری |
| الگوریتم تصویر | DRC، کاهش نویز تصویر 2D/3D، EE |
| رابط خارجی استاندارد | رابط خروجی اختصاصی J30JZ 25 پین HDMI |
| ویدئوی آنالوگ | PAL/NTSC |
| ویدئوی دیجیتال | استاندارد: DVP اختیاری: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/فیبر نوری تک حالته/فیبر نوری چند حالته |
| همگام سازی خارجی | استاندارد: LV-TTL اختیاری: RS422/LVDS |
| ارتباطات | استاندارد: USB2.0/LV-TTL اختیاری: RS422/CAN/USB3.0/GigE |
| منبع تغذیه | 24 ولت ± 4 ولت |
| مصرف برق پایدار (23 درجه سانتیگراد) | کمتر یا مساوی 11 وات |
| زمان خنک شدن (23 درجه سانتیگراد) | کمتر یا مساوی 8 دقیقه |
| اندازه (میلی متر) | 149*58.5*80 |
| وزن (گرم) | کمتر یا مساوی 680 |
| دمای عملیاتی | -40 درجه سانتیگراد تا +71 درجه سانتیگراد |
| لرزش | لرزش: شدت حمل و نقل با سرعت بالا؛ ضربه: موج نیم سینوسی، 40 گرم/11 میلی ثانیه، 3 محور، 6 جهت، 3 بار در هر جهت |
| گزینه های لنز | فوکوس ثابت: 19 میلی متر/F2 زوم پیوسته: 60 تا 360 میلی متر/F4، 37.5 تا 750 میلی متر/F4، 100 تا 1000 میلی متر/F4 |
کاربردهای صنعتی
ماژول دوربین حرارتی مادون قرمز GAVIN GC1212MA در بسیاری از زمینه ها مانند NDT، نظارت محیطی، نظارت دوربرد، تحقیقات علمی و غیره به طور گسترده ای مورد استفاده قرار می گیرد.
راه حل های تشخیص مادون قرمز
- حساسیت بالا و عملکرد عالی
- فناوری پیشرو در صنعت مادون قرمز جهان
- آشکارسازهای مادون قرمز مختلف موجود است - هم آشکارسازهای مادون قرمز خنک نشده و هم خنک شده در فرمت ها و اندازه های پیکسل مختلف
- تولید انبوه برای اطمینان از تحویل سریع - سه خط تولید با ظرفیت تولید سالانه تا میلیون ها آشکارساز
سوالات متداول
مزایای تصویربرداری نوری گاز
- صرفه جویی در زمان و کارایی: پشتیبانی از تشخیص واقعی در مقیاس بزرگ، مکان یابی سریع نشتی، بدون نیاز به قطع تولید
- تشخیص دوربرد: دور از مناطق خطرناک و پیچیده، تست غیر تماسی غیر مخرب، بدون منبع تشعشع اضافی
- تحلیل آسان: تصویربرداری بصری، ذخیره سازی فوری، تجزیه و تحلیل راحت
- بازرسی چند منظوره: انواع گازها قابل تشخیص هستند، با عملکرد عالی اندازه گیری دمای از راه دور
اصل کار تصویربرداری نوری گاز
تصویربرداری نوری گاز نوعی فناوری مادون قرمز است که امکان تجسم گازهای صنعتی نامرئی را فراهم می کند. پس از جذب تابش مادون قرمز در طول موج های خاص، تفاوت هایی در تابش مادون قرمز بین گاز و پس زمینه رخ می دهد. آشکارساز مادون قرمز نشتی گاز با فیلتر باند باریک داخلی فقط باند مادون قرمز نزدیک به اوج جذب مادون قرمز گاز را دریافت می کند و می تواند گاز را از طریق اختلاف تابش بین گاز و پس زمینه به تصاویر مادون قرمز قابل مشاهده تبدیل کند.
