xوضوح | 640x512 / 15μm | NETD | ≤20mK |
---|---|---|---|
محدوده طیفی | 3.7 ~ 4.8μm مگاوات | نرخ فریم | 50 هرتز / 100 هرتز |
اندازه | 125x92x67mm | وزن | ≤650 گرم |
برجسته | ماژول حرارتی خنکشده آشکارساز MWIR,ماژول حرارتی خنکشده مادون قرمز MWIR |

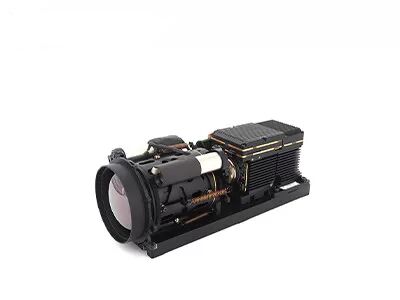

ماژول حرارتی خنک شده با آشکارساز مادون قرمز MCT MWIR 640x512 15μM
GAVIN615B یک ماژول تصویربرداری حرارتی موج متوسط است که توسط فناوری حسگر جهانی (GST) توسعه یافته است.این شامل یک آشکارساز IR 640x512 / 15 میکرومتر HgCdTe MWIR با خنک کننده RS046، تجهیزات الکترونیکی سخت افزاری و الگوریتم های مختلف پردازش تصویر نیز برای ارائه تصاویر حرارتی واضح و شفاف تعبیه شده است.این برای محدوده طیفی از 3.7μm ~ 4.8μm MW موثر است.
GAVIN615B که با کرایو کولر RS046 پیکربندی شده، از نظر اندازه بسیار جمع و جور است، ابعاد آن 125x92x67 میلی متر و وزن آن کمتر از 650 گرم است.مصرف برق پایدار آن به اندازه 12 وات است.با رابط استاندارد صنعتی دوربین لینک، دوربین مادون قرمز یا یکپارچه کننده سیستم می تواند دوربین کامل خود را به راحتی بر اساس ماژول تصویربرداری حرارتی GAVIN615B طراحی یا ادغام کند.
- حساسیت بالا، NETD≤20mK
- تشخیص برد بلند
- نرخ فریم قابل تنظیم
- ادغام آسان در سیستم
مدل | GAVIN615B |
عملکرد آشکارساز IR | |
وضوح | 640x512 |
Pixel Pitch | 15 میکرومتر |
کرایو کولر | RS046 |
محدوده طیفی | 3.7μm × 4.8μm مگاوات |
زمان خنک شدن (20 درجه سانتیگراد) | ≤7 دقیقه |
NETD (20 درجه سانتیگراد) | ≤20mK |
پردازش تصویر | |
نرخ فریم | 50 هرتز / 100 هرتز |
حالت کم نور | خطی / هیستوگرام / مختلط |
زوم دیجیتال | ×1/×2/×4 |
جهت تصویر | چرخش افقی/عمودی/مورب |
الگوریتم تصویر | NUC/AGC/IDE |
مشخصات برق | |
رابط خارجی استاندارد | J30JZ 25 پین |
ویدئوی آنالوگ | رفیق |
ویدیو دیجیتال | 16bit RAW/YUV: خروجی 16bit DVP/Cameralink |
همگام سازی خارجی | همگام سازی خارجی قاب: سطح RS422 |
ارتباط | RS422، 115200bps |
منبع تغذیه | 20 ~ 28 VDC |
مصرف برق پایدار | 12 وات |
ابعاد (میلی متر) | 125×92×67 |
وزن | ≤650 گرم |
دمای عملیات | -40 درجه سانتی گراد ~ 60+ درجه سانتی گراد |
بزرگی ارتعاش | لرزش: GJB حمل و نقل با سرعت بالا روی خودرو شوک: موج نیمه سینوسی، 40 گرم 11 میلی ثانیه، 3 محور 6 جهت هر بار 3 بار |
لنز نوری | |
لنز اختیاری | زوم پیوسته 60 ~ 240 میلی متر / F4 15 ~ 300 میلی متر / F4 21~420mm/F4 35~690mm/F4 |
ماژول دوربین مادون قرمز حرارتی GAVIN615B به طور گسترده در بسیاری از مناطق مانند سیستم نظارت از راه دور، سیستم افزایش دید پرواز، بار چند سنسور و غیره استفاده می شود.
1. مزایای تصویربرداری گاز نوری
صرفه جویی در زمان و کارآمد: پشتیبانی از تشخیص زمان واقعی در مقیاس بزرگ، مکان یابی سریع نشت، بدون نیاز به وقفه در تولید.
تشخیص دوربرد: دور از مناطق خطرناک و پیچیده، آزمایش غیر مخرب بدون تماس، بدون منبع تشعشع اضافی
آسان برای تجزیه و تحلیل: تصویربرداری بصری، ذخیره سازی فوری، تجزیه و تحلیل راحت
بازرسی چند منظوره: انواع گازها را می توان با عملکرد عالی اندازه گیری دما از راه دور تشخیص داد
2. اصل کاری تصویربرداری گاز نوری
تصویربرداری گاز نوری نوعی فناوری مادون قرمز است که می تواند گازهای صنعتی نامرئی را ببیند.
پس از جذب تابش مادون قرمز در طول موج های خاص، اختلاف تابش مادون قرمز بین گاز و پس زمینه ایجاد می شود.
آشکارساز مادون قرمز تشخیص نشت گاز با فیلتر باند باریک داخلی تنها نوار مادون قرمز را در نزدیکی پیک جذب مادون قرمز گاز دریافت می کند و می تواند گاز را از طریق اختلاف تابش بین گاز و پس زمینه به تصاویر مادون قرمز قابل مشاهده تبدیل کند.
