تصویربرداری گاز نوری دوربین خنککننده MWIR RS058 برای تجسم VOCهای نامرئی
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xعملکرد | تشخیص نشت گاز | کریو کولر | RS058 |
---|---|---|---|
وضوح آشکارساز | 320x256 | اندازه پیکسل | 30 میکرومتر |
NETD | ≤15mK | محدوده طیفی | 3.2±0.1~3.5±0.1μm |
برجسته | دوربین خنککننده RS058 MWIR,دوربین خنککننده VOC نامرئی MWIR |

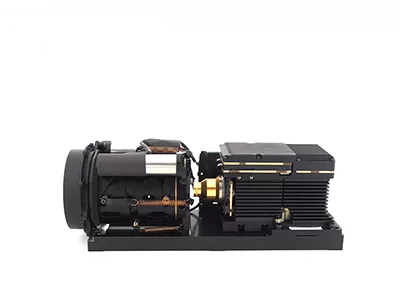

دوربین تصویربرداری گاز نوری خنکشده MWIR RS058 برای تجسم VOCهای نامرئی
دوربین تصویربرداری گاز نوری 320x256 / 30μm MWIR برای مشاهده نشت گاز
با مدار پردازش سیگنال با کارایی بالا و الگوریتم پردازش تصویر پیشرفته، ماژول حرارتی خنکشده GAS330 برای تشخیص نشت گاز بر اساس آشکارساز مادون قرمز خنکشده با موج میانی HgCdTe توسعه یافته است.با استفاده از فناوری تصویربرداری حرارتی مادون قرمز، GAS330 میتواند گاز VOCs (ترکیبات آلی فرار) را که با چشم غیر مسلح دیده نمیشود، تجسم کند.تشخیص نشت VOC در فرآیند تولید و حمل و نقل شرکت های پتروشیمی موثر است و دارای ارزش کاربردی زیادی در تولید ایمنی، نظارت بر حفاظت از محیط زیست و صرفه جویی در هزینه است.
تشخیص حساسیت بالا
• آشکارساز مادون قرمز بسیار حساس، NETD≤15mK
• در کاربرد غلظت گاز کم و جریان آهسته گاز بسیار کارآمد است
• تشخیص بدون تماس از راه دور گازهای VOC شامل آلکان ها، آلکن ها، الکل ها، بنزن ها، کتون ها و غیره است.
عملکرد برتر
• الگوریتم پردازش تصویر تشخیص گاز حرفه ای
• لنزهای مختلف، FOV بیشتر و صحنه های موجود
ادغام آسان
• رابط خروجی تصویر Cameralink/DVP/USB/GIG-E برای ادغام سریع با تصویرگرهای حرارتی
مدل | GAS330 |
عملکرد آشکارساز IR | |
وضوح | 320x256 |
Pixel Pitch | 30 میکرومتر |
کرایو کولر | RS058 |
محدوده طیفی | 3.2μm±0.1μm~3.5μm±0.1μm MW |
زمان خنک شدن (20 درجه سانتیگراد) | ≤8 دقیقه |
NETD (20 درجه سانتیگراد) | ≤15mK |
پردازش تصویر | |
نرخ فریم | 30 هرتز |
حالت کم نور | خطی / هیستوگرام / مختلط |
زوم دیجیتال | ×1/×2/×4 |
جهت تصویر | چرخش افقی/عمودی/مورب |
الگوریتم تصویر | NUC/AGC/IDE |
مشخصات برق | |
رابط خارجی استاندارد | J30JZ 25 پین |
ویدئوی آنالوگ | رفیق |
ویدیو دیجیتال | 16bit RAW/YUV: خروجی 16bit DVP/Cameralink |
همگام سازی خارجی | همگام سازی خارجی قاب: سطح RS422 |
ارتباط | RS422، 115200bps |
منبع تغذیه | 20 ~ 28 VDC |
مصرف برق پایدار | 12 وات |
ابعاد (میلی متر) | 155×67×80 |
وزن | ≤900 گرم |
دمای عملیات | -40 درجه سانتی گراد ~ 60+ درجه سانتی گراد |
بزرگی ارتعاش | لرزش: GJB حمل و نقل با سرعت بالا روی خودرو شوک: موج نیمه سینوسی، 40 گرم 11 میلی ثانیه، 3 محور 6 جهت هر بار 3 بار |
لنز نوری | |
لنز اختیاری | زوم ثابت: 23mm/F1.5;55mm/F1.5 |
دوربین تصویربرداری حرارتی تشخیص نشت گاز GAS330 برای تجسم VOC های نامرئی (ترکیبات آلی فرار) و تشخیص نشت گاز مانند: متان، اتان، پروپان، بوتان، پنتان، هگزان، هپتان، اکتان، اتیلن، پروپیلن، ایزوپرن، متانول استفاده می شود. اتانول، بوتانون، بنزن، تولوئن، زایلن، اتیل بنزن و غیره
1. مزایای تصویربرداری گاز نوری
صرفه جویی در زمان و کارآمد: پشتیبانی از تشخیص زمان واقعی در مقیاس بزرگ، مکان یابی سریع نشت، بدون نیاز به وقفه در تولید.
تشخیص دوربرد: دور از مناطق خطرناک و پیچیده، آزمایش غیر مخرب بدون تماس، بدون منبع تشعشع اضافی
آسان برای تجزیه و تحلیل: تصویربرداری بصری، ذخیره سازی فوری، تجزیه و تحلیل راحت
بازرسی چند منظوره: انواع گازها را می توان با عملکرد عالی اندازه گیری دما از راه دور تشخیص داد
2. اصل کاری تصویربرداری گاز نوری
تصویربرداری گاز نوری نوعی فناوری مادون قرمز است که می تواند گازهای صنعتی نامرئی را ببیند.
پس از جذب تابش مادون قرمز در طول موج های خاص، اختلاف تابش مادون قرمز بین گاز و پس زمینه ایجاد می شود.
آشکارساز مادون قرمز تشخیص نشت گاز با فیلتر باند باریک داخلی تنها نوار مادون قرمز را در نزدیکی پیک جذب مادون قرمز گاز دریافت می کند و می تواند گاز را از طریق اختلاف تابش بین گاز و پس زمینه به تصاویر مادون قرمز قابل مشاهده تبدیل کند.
