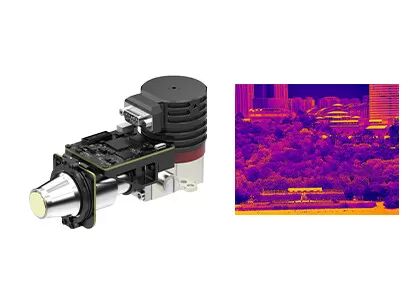

ماژول حرارتی خنکشونده MWIR با رزولوشن 640x512 و اندازه پیکسل 15 میکرومتر با مونتاژ خنککننده دیور یکپارچه
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | EYAS G615ME |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 / 15μm | نرخ فریم | 1 ~ 100 هرتز، قابل تنظیم |
|---|---|---|---|
| NETD | 16mK (F2)؛ 18mK (F4) | محدوده طیفی | 3.7 ~ 4.8μm |
| اندازه | 110×105×60 میلی متر | وزن | ≤590 گرم |
| برجسته کردن | 640x512 MWIR ماژول حرارتی خنک شده,ماژول حرارتی خنک شده MCT MWIR,ماژول های دوربین MWIR 15um |
||
توضیحات محصول

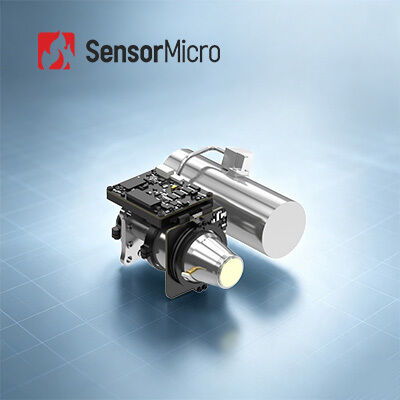

ماژول حرارتی خنک شده 15 میکرومتری 640x512 MCT MWIR با مجموعه خنک کننده دیور یکپارچه
مرور کلی محصول
ماژول خنک شده AD مدل EYAS G615ME شامل یک آشکارساز مادون قرمز MWIR خنک شده با ابعاد 640x512/15 میکرومتر است که با یک برد تبدیل آنالوگ به دیجیتال (AD) یکپارچه شده است. این ماژول سیگنالهای خروجی آنالوگ را از آشکارسازهای خنک شده به جریانهای ویدیویی دیجیتال تبدیل میکند و در عین حال توان درایو و سیگنالهای زمانبندی کنترل لازم را فراهم میآورد.
این ماژول که با یک کرایو کولر استرلینگ خطی با کارایی بالا کار میکند، طولانیتر و پایدارتر عمل میکند و به مشتریان OEM امکان میدهد تا آشکارسازهای مادون قرمز را به سرعت ارزیابی و تأیید کنند، یکپارچهسازی سیستم را سادهتر کرده و خطوط لوله توسعه را تسریع کنند.
ویژگیهای اصلی
- تبدیل آنالوگ به دیجیتال، توسعه شتابیافته - مبتنی بر آشکارسازهای مادون قرمز خنک شده MWIR با ابعاد 640×512 با مدار AD یکپارچه برای تبدیل آنالوگ به دیجیتال؛ طراحی فشرده یکپارچه با ابعاد سازگار با آشکارساز؛ وضوح رایج برای پذیرش گستردهتر
- کرایو کولر خطی برای طول عمر بیشتر - مجهز به کرایو کولر استرلینگ خطی با کارایی بالا LS723 برای عمر عملیاتی طولانیتر؛ پشتیبانی از عملیات مداوم 24/7
- عملکرد عالی، ادغام آسان - نرخ فریم قابل تنظیم از 1 تا 100 هرتز برای ثبت اهداف متحرک سریع؛ رابط Camera Link دادههای خام 16 بیتی را با کنترل پورت سریال خروجی میدهد
مشخصات محصول
| مدل | EYAS G615ME |
|---|---|
| شاخصها |
وضوح: 640×512 اندازه پیکسل: 15 میکرومتر پاسخ طیفی: 3.7 میکرومتر±0.2 میکرومتر تا 4.8 میکرومتر±0.2 میکرومتر NETD آشکارساز IR (23 درجه سانتیگراد): 16mK(F2)، 18mK(F4) |
| حالت کار |
نرخ فریم: 1 تا 100 هرتز، قابل تنظیم حالت کار: اسنپ شات حالتهای ادغام ITR/IWR ضد اشباع حالت پنجره |
| الکتریکی |
رابط خارجی استاندارد: 60 پین: 37201-SM060-032W1R01، 5 پین: A1257WR-S-5P-LCP ویدئوی دیجیتال: CameraLink 16 بیتی (حالت پایه CameraLink) همگامسازی خارجی: CC1: همگامسازی فریم خارجی ارتباطات: CameraLink UART (پیشفرض)/RS232 (قابل سفارشیسازی)، نرخ باود: 9600bps (پیشفرض) منبع تغذیه: برد AD: 5 ولت، کرایو کولر: 24 ولت توان پایدار (23 درجه سانتیگراد): ≤14 وات زمان خنکسازی (23 درجه سانتیگراد): ≤6 دقیقه و 30 ثانیه |
| اندازه (میلیمتر) | 110×105×60 |
| وزن (گرم) | ≤590 |
| دمای عملیاتی | -40 درجه سانتیگراد تا +71 درجه سانتیگراد |
کاربردهای صنعتی
- NDT (تست غیر مخرب)
- نظارت بر محیط زیست
- نظارت دوربرد
- تحقیقات علمی
خدمات استاندارد شده
- مستندات کامل: راهنماهای محصول، راهنماهای راهاندازی و مراجع انتخاب برای پیادهسازی فوری
- کمک در توسعه و آزمایش: خدمات تست یکپارچه نمونه، ارزیابی عملکرد و تأیید پارامترها
- کیت ابزار توسعه پیشرفته: SDK ها، API ها، الگوریتمها و ابزارهای اشکالزدایی برای ادغام عمیق
- پشتیبانی فنی از راه دور: پشتیبانی 24/7 با پاسخگویی سریع و حل به موقع مشکلات حیاتی
- گارانتی: قطعات اصلی و رعایت دقیق فرآیند برای بازیابی عملکرد بهینه
سوالات متداول
کرایو کولر برای چه کاری استفاده میشود؟
کرایو کولرها ماشینهایی هستند که سنسورها را بسیار سرد نگه میدارند تا بتوان تصاویر حرارتی را در ماموریتهای طولانی مدت گرفت. در بسیاری از کاربردهای پیشرفته، سنسورهایی که تصاویر را ثبت میکنند به دماهای بسیار پایین نیاز دارند.
عوامل اصلی اندازهگیری کیفیت کرایو کولر چیست؟
عمر باتری طولانی و عملکرد قابل اعتماد عوامل اصلی اندازهگیری کیفیت یک کرایو کولر هستند. کرایو کولر SensorMicro دارای محدوده دمایی عملیاتی گسترده و قابلیت اطمینان عالی است. MTTF آن (میانگین زمان تا خرابی) به 10,000 ساعت رسیده است که نیازهای عملیات 24*7 را برآورده میکند.
MTTF چیست؟
MTTF (میانگین زمان تا خرابی) قابلیت اطمینان یک قطعه را اندازهگیری میکند. این نشان میدهد که یک قطعه به طور متوسط چقدر دوام میآورد قبل از اینکه خراب شود و مجبور به تعویض آن شوید. در سطح پایه، کیفیت قطعاتی را که خریداری میکنید به شما میگوید. هرچه بیشتر دوام بیاورند، ارزش بیشتری از آنها دریافت میکنید.
