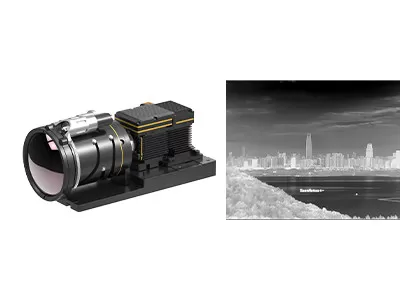

ماژول حرارتی خنک‌شده MWIR 640x512 / 15μM برای سیستم مادون قرمز الکترواپتیکال

محل منبع ووهان، استان هوبی، چین
نام تجاری GST
گواهی ISO9001:2015; RoHS; Reach
شماره مدل GAVIN615B
مقدار حداقل تعداد سفارش 1 قطعه
قیمت Negotiable
شرایط پرداخت L/C، T/T

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
وضوح 640x512 / 15μm NETD ≤20mK
محدوده طیفی 3.7 ~ 4.8μm مگاوات نرخ فریم 50 هرتز / 100 هرتز
اندازه 125x92x67mm وزن ≤650 گرم
برجسته

ماژول حرارتی سیستم مادون قرمز 15uM

,

ماژول حرارتی MWIR 640x512

,

ماژول حرارتی MWIR الکترواپتیکال

پیام بگذارید
توضیحات محصول

ماژول حرارتی خنک‌شده 640x512 / MWIR 15μM برای سیستم مادون قرمز الکترواپتیکال

توضیحات محصول



GAVIN615B یک ماژول تصویربرداری حرارتی موج متوسط ​​است که توسط فناوری حسگر جهانی (GST) توسعه یافته است.این شامل یک آشکارساز IR 640x512 / 15 میکرومتر HgCdTe MWIR با خنک کننده RS046، تجهیزات الکترونیکی سخت افزاری و الگوریتم های مختلف پردازش تصویر نیز برای ارائه تصاویر حرارتی واضح و شفاف تعبیه شده است.



GAVIN615B که با کرایو کولر RS046 پیکربندی شده، از نظر اندازه بسیار جمع و جور است، ابعاد آن 125x92x67 میلی متر و وزن آن کمتر از 650 گرم است.مصرف برق پایدار آن به اندازه 12 وات است.با رابط استاندارد صنعتی دوربین لینک، دوربین مادون قرمز یا یکپارچه کننده سیستم می تواند دوربین کامل خود را به راحتی بر اساس ماژول تصویربرداری حرارتی GAVIN615B طراحی یا ادغام کند.



ویژگی های اصلی



- حساسیت بالا، NETD≤20mK

- تشخیص برد بلند

- نرخ فریم قابل تنظیم

- ادغام آسان در سیستم



مشخصات محصول



مدل GAVIN615B
عملکرد آشکارساز IR
وضوح 640x512
Pixel Pitch 15 میکرومتر
کرایو کولر RS046
محدوده طیفی 3.7μm × 4.8μm مگاوات
زمان خنک شدن (20 درجه سانتیگراد) ≤7 دقیقه
NETD (20 درجه سانتیگراد) ≤20mK
پردازش تصویر
نرخ فریم 50 هرتز / 100 هرتز
حالت کم نور خطی / هیستوگرام / مختلط
زوم دیجیتال ×1/×2/×4
جهت تصویر چرخش افقی/عمودی/مورب
الگوریتم تصویر NUC/AGC/IDE
مشخصات برق
رابط خارجی استاندارد J30JZ 25 پین
ویدئوی آنالوگ رفیق
ویدیو دیجیتال 16bit RAW/YUV: خروجی 16bit DVP/Cameralink
همگام سازی خارجی همگام سازی خارجی قاب: سطح RS422
ارتباط RS422، 115200bps
منبع تغذیه 20 ~ 28 VDC
مصرف برق پایدار 12 وات
ابعاد (میلی متر) 125×92×67
وزن ≤650 گرم
دمای عملیات -40 درجه سانتی گراد ~ 60+ درجه سانتی گراد
بزرگی ارتعاش لرزش: GJB حمل و نقل با سرعت بالا روی خودرو
شوک: موج نیمه سینوسی، 40 گرم 11 میلی ثانیه، 3 محور 6 جهت هر بار 3 بار
لنز نوری
لنز اختیاری زوم پیوسته
60 ~ 240 میلی متر / F4
15 ~ 300 میلی متر / F4
21~420mm/F4
35~690mm/F4



کاربردهای صنعتی



ماژول دوربین مادون قرمز حرارتی GAVIN615B به طور گسترده در بسیاری از مناطق مانند سیستم نظارت از راه دور، سیستم افزایش دید پرواز، بار چند سنسور و غیره استفاده می شود.



ماژول حرارتی خنک‌شده MWIR 640x512 / 15μM برای سیستم مادون قرمز الکترواپتیکال 0



محلول‌های تصویربرداری حرارتی سرد نشده



ماژول حرارتی خنک‌شده MWIR 640x512 / 15μM برای سیستم مادون قرمز الکترواپتیکال 1

درباره فناوری حسگر جهانی



ماژول حرارتی خنک‌شده MWIR 640x512 / 15μM برای سیستم مادون قرمز الکترواپتیکال 2



سوالات متداول



1. کرایو کولر برای چه مواردی استفاده می شود؟
کرایو کولرها ماشین هایی هستند که حسگرها را بسیار سرد نگه می دارند تا بتوان در ماموریت های طولانی مدت تصاویر حرارتی گرفت.در بسیاری از کاربردهای پیشرفته، حسگرهایی که تصاویر را ثبت می کنند، به دمای بسیار پایین نیاز دارند.



2. عوامل اصلی برای سنجش کیفیت کرایو کولر چیست؟
عمر طولانی باتری و عملکرد قابل اعتماد عوامل اصلی برای اندازه گیری کیفیت یک کرایو کولر هستند.کرایو کولر GSTiR دارای محدوده دمای عملیاتی گسترده و قابلیت اطمینان عالی است.MTTF (میانگین زمان تا خرابی ها) به 10000 ساعت رسیده است که الزامات عملیات بوت 24*7 را برآورده می کند.



3. MTTF چیست؟
MTTF (میانگین زمان تا شکست) قابلیت اطمینان یک قطعه را اندازه گیری می کند.به شما نشان می دهد که به طور متوسط ​​یک قطعه چقدر قبل از شکستن دوام می آورد و باید آن را تعویض کنید.در سطح پایه، کیفیت قطعاتی را که می‌خرید به شما می‌گوید.هر چه بیشتر دوام داشته باشند، ارزش بیشتری از آنها دریافت می کنید.



4. آشکارساز MCT/HgCdTe چیست؟
MCT که HgCdTe نیز نامیده می شود، به Mercury-Cadmium-Tellurid اشاره دارد که یک ترکیب شیمیایی از تلورید کادمیوم (CdTe) و تلورید جیوه (HgTe) و یک ماده رایج در آشکارسازهای نوری است.آشکارساز MCT/HgCdTe یک آشکارساز نوررسانا است که در یک محیط برودتی کار می کند و می تواند تشعشعات مادون قرمز را تشخیص دهد.نسبت به سنسورهای حرارتی حساس تر است.
