640x512 وضوح 8μm اندازه پیکسل 30mK NETD ماژول دوربین مادون قرمز برای بازرسی قدرت و تشخیص صنعتی
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ROHS2.0/REACH |
| شماره مدل | iTL608 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| نرخ فریم دیجیتال | 30/50 هرتز | قطعنامه | 640x512 / 8μm |
|---|---|---|---|
| NETD معمولی | ≤30mK | محدوده طیفی | 8 تا 14 میکرومتر |
| اندازه (با لنز 6 میلی متر) | 13mm×13mm×18.3mm | ولتاژ تغذیه | 4-5.5 ولت |
| برجسته کردن | ماژول دوربین مادون قرمز 12um Drone,ماژول دوربین مادون قرمز پهپاد بازرسی |
||
توضیحات محصول

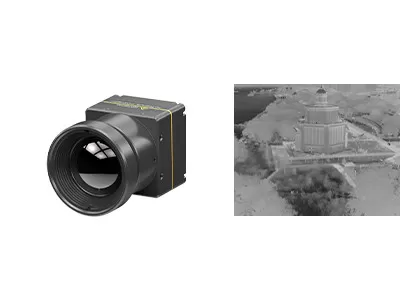

ماژول دوربین مادون قرمز 640x512/8μm برای بازرسی قدرت برق
خلاصه ی محصول
iTL608 یک هسته دوربین حرارتی بدون خنک کننده است که برای بازرسی های صنعتی، تشخیص فنی و نگهداری پیش بینی شده طراحی شده است.این دوربین مادون قرمز موج طولانی (LWIR) در محدوده طیف 8 تا 14μm کار می کند و یک بسته سطح وفر 640x512/8μm (WLP) را یکپارچه می کند، ارائه تصاویر تیز و واضح در یک طراحی جمع و جور و سبک وزن.
به طور خاص برای آتش سوزی جنگل، نگهداری برق، بازرسی فتوولتائیک، نظارت بر امنیت و دستگاه های پوشیدنی / قابل حمل توسعه یافته است.
ویژگی های اصلی
- طراحی بسیار سبک:اندازه فشرده 13 * 13 * 18.3 میلی متر و وزن 6.7 ± 1.5 گرم (از جمله لنز 6 میلی متر) با سطوح بالای ادغام
- حساسيت بالا، تشخیص دقیق:اندازه پیکسل بسیار کوچک 8μm با وضوح 640 * 512 برای جزئیات دقیق و تصاویر شفاف؛ NETD معمولی ≤ 30mK برای تشخیص قابل اعتماد تفاوت های ظریف دمایی
- توسعه ساده، ادغام سریع:گزینه های متعدد لنز نوری؛ از رابط های MIPI / USB 2.0 / BT.656 پشتیبانی می کند؛ خروجی داده های تصویر RAW و YUV با کنترل از طریق پورت سریالی / I2C
مشخصات محصول
| مدل | iTL608 |
|---|---|
| نشانگرهای آشکارسازان IR | |
| مواد حساس | VOx |
| قطعنامه | 640*512 |
| اندازه پیکسل | 8μm |
| پاسخ طیف | 8μm ~ 14μm |
| NETD معمولی | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 30/50 هرتز |
| زمان شروع | ≤6s |
| ویدیوی دیجیتال | RAW/YUV/TMP |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار | کنترل ماژول و نمایش ویدیو |
| برق | |
| رابط استاندارد خارجی | رابط 34Pin_Connector: BP04SD-34-0065-R0 |
| رابط ارتباطی | TTL-232/USB2.0/I2C |
| رابط ویدیویی دیجیتال | MIPI / USB2.0 / BT656 |
| ولتاژ تغذیه | 4-5.5 ولت |
| مصرف برق معمولی | 0.4W |
| ماشین آلات | |
| اندازه (از جمله لنز) | با لنز 6mm: 13 * 13 * 18.3 mm (قطر بیرونی لنز Φ12.3 mm) با لنز 8.7mm: 13 * 13 * 19.8 mm (قطر بیرونی لنز Φ15.6 mm) با لنز 16.7mm: 13 * 13 * 27.9 mm (قطر بیرونی لنز Φ22.2 mm) با لنز 30 میلی متر: 13 * 13 * 39 میلی متر (قطر بیرونی لنز Φ36 میلی متر) |
| وزن (از جمله لنز) | 6.7±1.5g (6mm lens) 7.5±1.5g (لینز 8.7mm) 17±1.5g (16.7mm lens) 42.7±1.5g (30mm lens) |
| سازگاری با محیط زیست | |
| دمای کار | -40°C~+70°C |
| دمای ذخیره سازی | -45°C تا +85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| ارتعاش | 5.35 گرمي، ارتعاش تصادفي، 3- محور |
| تاثیر | نصف موج سینوس، 40g / 11ms، جهت ضربه X محور، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز های نوری | فوکوس ثابت: 6/8.7/16.7/30mm |
کاربردهای صنعتی
هسته دوربین حرارتی iTL608 برای آتش نشانی جنگل، نگهداری برق، بازرسی خورشیدی، نظارت بر امنیت، دستگاه های پوشیدنی، دستگاه های قابل حمل،و کاربردهای مختلف بازرسی صنعتی.
در مورد SensorMicro
SensorMicro با یک باور ساده اما قدرتمند تأسیس شد: نوآوری باید به نیازهای دنیای واقعی خدمت کند. ما برای توانمندسازی مردم و سیستم ها برای دیدن فراتر از سطح، به الگوها، مشکلات،و امکاناتی که زیر آن قرار دارند.
با تبدیل گرما نامرئی به واقعیت قابل مشاهده، ما به صنایع کمک می کنیم تا تصمیمات هوشمندانه تری بگیرند، آنچه را که مهم تر است محافظت کنند، و پیچیدگی را با وضوح هدایت کنند.رویکرد مشتری اول ما گسترش جهانی ما را در امنیت هدایت کرده است، آتش نشانی، بازرسی صنعتی، مراقبت های پزشکی، بینایی ماشین، نظارت بر محیط زیست و ابتکارات خنثی سازی کربن.
ما بیش از یک شرکت فناوری مادون قرمز هستیم. ما یک جامعه متعهد به ساختن آینده ای پایدار، اخلاقی و انسان محور هستیم.هر پیکسل نوآوری ای که ما ایجاد می کنیم یک وعده برای محافظت از، توانمند ساز و خدمت کن.
پرسش های مکرر
Pseudo Color چيست؟
رنگ های کاذب، که رنگ های دروغین نیز نامیده می شوند، توزیع حرارتی اشیاء را از طریق سیستم های تصویربرداری حرارتی مادون قرمز به تصاویر بصری تبدیل می کنند.که روی مانیتورها در سطح خاکستری یا رنگ مستعار نمایش داده می شود.این امکان را برای تجسم توزیع دما فراهم می کند. رنگ های نادرست که تفاوت دما را نشان می دهند، تجزیه و تحلیل تصاویر حرارتی را آسان تر می کند.
چند گزینه رنگ ساختگی می توانند ماژول های تصویربرداری حرارتی SensorMicro ارائه دهند؟
سنسور ماژول های تصویربرداری حرارتی میکرو 10 گزینه رنگ کاذب را ارائه می دهند: سفید داغ ، لاوا ، قوس آهن ، آهن داغ ، پزشکی ، قطب شمال ، قوس باران1 ، قوس باران2 ، قرمز داغ و سفید داغ.
