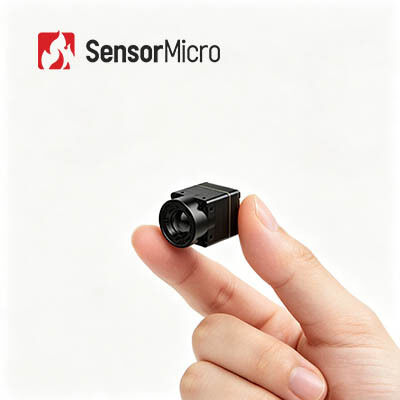

640x512 وضوح 8μm اندازه پیکسل 30mK NETD ماژول دوربین مادون قرمز برای بازرسی قدرت و تشخیص صنعتی
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ROHS2.0/REACH |
| شماره مدل | iTL608 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| نرخ فریم دیجیتال | 30/50 هرتز | قطعنامه | 640x512 / 8μm |
|---|---|---|---|
| NETD معمولی | ≤30mK | محدوده طیفی | 8 تا 14 میکرومتر |
| اندازه (با لنز 6 میلی متر) | 13mm×13mm×18.3mm | ولتاژ تغذیه | 4-5.5 ولت |
| برجسته کردن | ماژول دوربین مادون قرمز 12um Drone,ماژول دوربین مادون قرمز پهپاد بازرسی |
||
توضیحات محصول
ماژول دوربین مادون قرمز 640x512/8μm برای بازرسی برق
بررسی اجمالی محصول
iTL608 یک هسته دوربین حرارتی خنک نشده است که برای بازرسی های صنعتی، عیب یابی فنی و تعمیر و نگهداری پیش بینی شده طراحی شده است. این دوربین مادون قرمز موج بلند (LWIR) در محدوده طیفی 8 تا 14 میکرومتر عمل میکند و یک آشکارساز مادون قرمز 640x512/8μm (WLP) را ادغام میکند و تصاویر واضح و واضح را در یک طراحی فشرده و سبک ارائه میکند.
به طور خاص برای اطفاء حریق جنگل، تعمیر و نگهداری برق، بازرسی فتوولتائیک، نظارت بر امنیت، و دستگاه های پوشیدنی/قابل حمل توسعه یافته است.
ویژگی های اصلی
- طراحی بسیار سبک وزن:اندازه فشرده 13 × 13 × 18.3 میلی متر و وزن 1.5 ± 6.7 گرم (شامل لنز 6 میلی متر) با سطوح یکپارچگی بالا
- حساسیت بالا، تشخیص دقیق:اندازه پیکسل فوق العاده کوچک 8μm با وضوح 640 × 512 برای جزئیات دقیق و تصاویر واضح. NETD معمولی ≤ 30mK برای تشخیص قابل اعتماد تفاوت های دمایی ظریف
- توسعه ساده، ادغام سریع:گزینه های متعدد لنز نوری؛ از رابط های MIPI/USB 2.0/BT.656 پشتیبانی می کند. خروجی داده تصویر RAW و YUV با کنترل از طریق پورت سریال/I2C
مشخصات محصول
| مدل | iTL608 |
|---|---|
| نشانگرهای آشکارسازهای IR | |
| مواد حساس | VOx |
| قطعنامه | 640×512 |
| اندازه پیکسل | 8 میکرومتر |
| پاسخ طیفی | 8μm ~ 14μm |
| NETD معمولی | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 30/50 هرتز |
| زمان راه اندازی | ≤6 ثانیه |
| ویدیو دیجیتال | RAW/YUV/TMP |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار | کنترل ماژول و نمایش ویدئو |
| برقی | |
| رابط خارجی استاندارد | رابط 34Pin_Connector: BP04SD-34-0065-R0 |
| رابط ارتباطی | TTL-232/USB2.0/I2C |
| رابط ویدئویی دیجیتال | MIPI/USB2.0/BT.656 |
| ولتاژ تغذیه | 4-5.5 ولت |
| مصرف برق معمولی | 0.4 وات |
| مکانیکی | |
| اندازه (شامل لنز) | با لنز 6 میلی متر: 13 × 13 × 18.3 میلی متر (قطر خارجی لنز Φ12.3 میلی متر) با لنز 8.7 میلی متر: 13 × 13 × 19.8 میلی متر (قطر خارجی لنز Φ15.6 میلی متر) با لنز 16.7 میلی متر: 13 × 13 × 27.9 میلی متر (قطر خارجی لنز Φ22.2 میلی متر) با لنز 30 میلی متر: 13 × 13 × 39 میلی متر (قطر خارجی لنز Φ36 میلی متر) |
| وزن (از جمله لنز) | 6.7±1.5 گرم (عدسی 6 میلی متر) 7.5±1.5 گرم (لنز 8.7 میلی متر) 17±1.5 گرم (عدسی 16.7 میلی متر) 42.7±1.5 گرم (عدسی 30 میلی متر) |
| سازگاری با محیط | |
| دمای عملیاتی | -40℃~+70℃ |
| دمای ذخیره سازی | -45℃~+85℃ |
| رطوبت | 5٪ ~ 95٪، غیر متراکم |
| لرزش | 5.35 گرم، لرزش تصادفی، 3 محوره |
| تاثیر | نیم موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | فوکوس ثابت Athermal: 6/8.7/16.7/30mm |
کاربردهای صنعتی
هسته دوربین حرارتی iTL608 برای اطفاء حریق جنگل، تعمیر و نگهداری برق، بازرسی فتوولتائیک، نظارت بر امنیت، دستگاه های پوشیدنی، دستگاه های قابل حمل و کاربردهای مختلف بازرسی صنعتی مناسب است.
درباره SensorMicro
SensorMicro با یک باور ساده اما قدرتمند تأسیس شد: نوآوری باید نیازهای دنیای واقعی را برآورده کند. ما وجود داریم تا افراد و سیستمها را توانمند کنیم تا فراتر از سطح را ببینند - به الگوها، مشکلات و امکاناتی که در زیر آن نهفته است.
با تبدیل گرمای نامرئی به حقیقت مرئی، به صنایع کمک میکنیم تا تصمیمات هوشمندانهتری بگیرند، از آنچه مهمتر است محافظت کنند و پیچیدگی را با وضوح دنبال کنند. رویکرد مشتری اول ما باعث گسترش جهانی ما در زمینه امنیت، آتش نشانی، بازرسی صنعتی، مراقبت های پزشکی، بینایی ماشین، نظارت بر محیط زیست، و طرح های بی طرفی کربن شده است.
ما چیزی بیش از یک شرکت فناوری مادون قرمز هستیم. ما جامعه ای متعهد به ساختن آینده ای پایدار، اخلاقی و انسان محور هستیم. هر پیکسل از نوآوری که ایجاد می کنیم، وعده محافظت، توانمندسازی و خدمت است.
سوالات متداول
رنگ شبه چیست؟
رنگ کاذب که رنگ کاذب نیز نامیده می شود، توزیع حرارتی اشیاء را از طریق سیستم های تصویربرداری حرارتی مادون قرمز به تصاویر بصری تبدیل می کند، که روی نمایشگرها در سطح خاکستری یا شبه رنگ نمایش داده می شوند. این امکان تجسم توزیع دما را فراهم می کند. رنگهای کاذب که نشاندهنده تفاوت دما هستند، تجزیه و تحلیل بصری تصاویر حرارتی را آسانتر میکنند.
ماژول های تصویربرداری حرارتی SensorMicro چند گزینه شبه رنگ می توانند ارائه دهند؟
ماژول های تصویربرداری حرارتی SensorMicro 10 گزینه شبه رنگ را ارائه می دهند: White Hot، Lava، Ironbow، Hot Iron، Medical، Arctic، Rainbow1، Rainbow2، Red Hot و White Hot.
