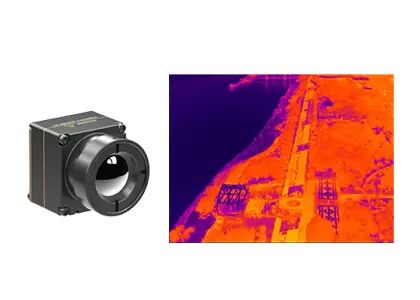

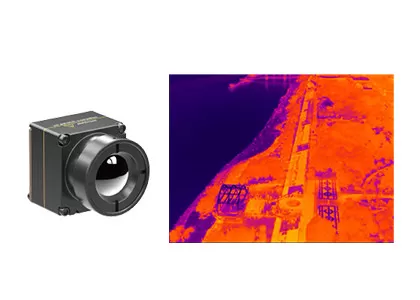

هسته دوربین حرارتی LWIR فشرده با وضوح 640x512 و ارتفاع پیکسل 8μm برای نظارت بر امنیت در تمام آب و هوا
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ROHS2.0/REACH |
| شماره مدل | iTL608 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 | مصرف برق | 0.4 وات |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 8 میکرومتر |
| NETD معمولی | ≤30mK | نرخ فریم | 30/50 هرتز |
| برجسته کردن | دوربین حرارتی پهپاد RoHS LWIR,دوربین حرارتی پهپاد آتش نشانی 640x512,دوربین حرارتی فشرده LWIR |
||
توضیحات محصول
هسته دوربین حرارتی فشرده LWIR بدون خنک کننده 640x512/8μm برای نظارت بر امنیت در همه شرایط آب و هوایی
هسته دوربین حرارتی مادون قرمز iTL608 نشان دهنده اوج فناوری تصویربرداری حرارتی با دقت بالا مینیاتوری است. با شکستن مرزهای طراحی سنتی محصول، به فرم بسیار فشرده 13*13*18.3 میلیمتری و وزن فوقالعاده سبک 6.7 گرمی دست مییابد که تعادل کاملی در اندازه کوچک و عملکرد قدرتمند ایجاد میکند.
این دوربین که با تراشههای تشخیص مادون قرمز ممتاز VOx و فناوری تصویربرداری میکرو دقیق 8μm ساخته شده است، وضوح فوقالعاده شفاف 640*512 و حساسیت حرارتی ≤30mK پیشرو در صنعت را ارائه میکند و تفاوتهای دمایی ظریف را با دقتی بینظیر ثبت میکند. الگوریتمهای پردازش تصویر هوشمند، انتقال سریع پاسخگو، و مقاومت در برابر دمای فوقالعاده گسترده، به هسته با سازگاری تمام سناریوها پایدار و قابل اعتماد میبخشند.
iTL608 با گزینههای پیکربندی متنوع و قابلیتهای یکپارچهسازی بسیار سازگار، ارتقای مکرر دستگاههای حرارتی قابل حمل دستی را تقویت میکند و راهحلهای تصویربرداری حرارتی با کارایی و دقت بالا را برای نظارت بر امنیت جهانی، اندازهگیری صنعتی و میدانهای دید در شب به ارمغان میآورد.
ویژگی های اصلی
-
طراحی بسیار سبک وزناندازه فشرده 13 * 13 * 18.3 میلی متر و وزن 1.5 ± 6.7 گرم (شامل لنز 6 میلی متر)
در میان بالاترین سطوح ادغام در کلاس خود -
حساسیت بالا، تشخیص دقیقاندازه پیکسل بسیار کوچک 8 میکرومتر با وضوح 640 * 512، ارائه جزئیات دقیق و تصاویر واضح
NETD معمولی ≤ 30mK، که تشخیص قابل اعتماد تفاوت های دما را ممکن می کند -
توسعه ساده، ادغام سریعچندین گزینه لنز نوری برای برآورده کردن نیازهای کاربردی مختلف موجود است
از چندین رابط خروجی تصویر، از جمله MIPI/USB 2.0/BT.656 پشتیبانی می کند
خروجی داده تصویر RAW و YUV، با کنترل از طریق پورت سریال/I2C
مشخصات محصول
| مدل | iTL608 |
|---|---|
| نشانگرهای آشکارسازهای IR | |
| مواد حساس | VOx |
| قطعنامه | 640*512 |
| اندازه پیکسل | 8 میکرومتر |
| پاسخ طیفی | 8μm ~ 14μm |
| NETD معمولی | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 30/50 هرتز |
| زمان راه اندازی | ≤6 ثانیه |
| ویدیو دیجیتال | RAW/YUV/TMP |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار | کنترل ماژول و نمایش ویدئو |
| برقی | |
| رابط خارجی استاندارد | رابط 34Pin_Connector: BP04SD-34-0065-R0 |
| رابط ارتباطی | TTL-232/USB2.0/I2C |
| رابط ویدئویی دیجیتال | MIPI/USB2.0/BT.656 |
| ولتاژ تغذیه | 4-5.5 ولت |
| مصرف برق معمولی | 0.4 وات |
| مکانیکی | |
| اندازه (شامل لنز) | با لنز 6 میلی متر: 13 * 13 * 18.3 میلی متر (قطر خارجی لنز Φ12.3 میلی متر) با لنز 8.7 میلی متر: 13 * 13 * 19.8 میلی متر (قطر خارجی لنز Φ15.6 میلی متر) با لنز 16.7 میلی متر: 13 * 13 * 27.9 میلی متر (قطر خارجی لنز Φ22.2 میلی متر) با لنز 30 میلی متر: 13 * 13 * 39 میلی متر (قطر خارجی لنز Φ36 میلی متر) |
| وزن (از جمله لنز) | 6.7±1.5 گرم (عدسی 6 میلی متر) 7.5±1.5 گرم (عدسی 8.7 میلی متر) 17±1.5 گرم (عدسی 16.7 میلی متر) 42.7±1.5 گرم (عدسی 30 میلی متر) |
| سازگاری با محیط | |
| دمای عملیاتی | -40℃~+70℃ |
| دمای ذخیره سازی | -45℃~+85℃ |
| رطوبت | 5٪ ~ 95٪، غیر متراکم |
| لرزش | 5.35 گرم، لرزش تصادفی، 3 محوره |
| تاثیر | نیمه سینوسی، 40 گرم/11 میلی ثانیه، جهت ضربه محور X، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | فوکوس ثابت Athermal: 6/8.7/16.7/30mm |
کاربردهای صنعتی
- آتش نشانی جنگل
- تعمیر و نگهداری برق
- بازرسی فتوولتائیک
- نظارت بر امنیت
- دستگاه های پوشیدنی
- دستگاه های قابل حمل
درباره ما
SensorMicro به عنوان یک تولید کننده و ارائه دهنده خدمات آشکارسازهای مادون قرمز پیشرو در جهان، دارای سال ها تجربه عمیق در راه حل های تصویربرداری حرارتی مادون قرمز است. ما با هدایت فلسفه اصلی "SensorMicro, Sense More" و بر اساس نیازهای کاربر، به بازگشایی پتانسیل کامل فناوری مادون قرمز، ارائه محصولات با کارایی بالا و خدمات حرفه ای به مشتریان در سراسر جهان اختصاص یافته ایم.
سوالات متداول
شبه رنگ چیست؟
رنگ شبه که رنگ کاذب نیز نامیده می شود، توزیع حرارتی اشیا را می توان توسط سیستم تصویربرداری حرارتی مادون قرمز به تصاویر بصری تبدیل کرد و در سطح خاکستری یا شبه رنگ بر روی مانیتور نمایش داد. بنابراین توزیع دمای اجسام را می توان به دست آورد. برای اینکه افراد بتوانند به راحتی یک تصویر حرارتی را به صورت بصری تجزیه و تحلیل کنند، با استفاده از رنگ های کاذب نشان دهنده تفاوت دما نشان داده می شود.
ماژول تصویربرداری حرارتی SensorMicro چند رنگ شبه می تواند ارائه دهد؟
- سفید داغ
- گدازه
- کمان آهنی
- آهن داغ
- پزشکی
- قطب شمال
- رنگین کمان 1
- رنگین کمان 2
- قرمز داغ
- سفید داغ
ملاحظات کلیدی در آشکارساز مادون قرمز / ماژول حرارتی برای کاربرد شما چیست؟
- وضوح آشکارساز
- اندازه پیکسل
- NETD
- کیفیت تصویر
- گزینه های لنز
- مصرف برق
- اندازه و وزن
- رابط مکانیکی و الکتریکی
- بودجه
