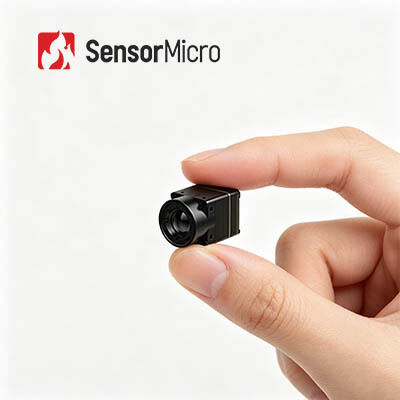

هسته دوربین حرارتی LWIR فشرده با وضوح 640x512 و ارتفاع پیکسل 8μm برای نظارت بر امنیت در تمام آب و هوا
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ROHS2.0/REACH |
| شماره مدل | iTL608 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 | مصرف برق | 0.4 وات |
|---|---|---|---|
| محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 8 میکرومتر |
| NETD معمولی | ≤30mK | نرخ فریم | 30/50 هرتز |
| برجسته کردن | دوربین حرارتی پهپاد RoHS LWIR,دوربین حرارتی پهپاد آتش نشانی 640x512,دوربین حرارتی فشرده LWIR |
||
توضیحات محصول
هسته کامپکت دوربین حرارتی LWIR بدون خنک کردن 640x512/8μm برای نظارت بر امنیت در تمام آب و هوا
هسته دوربین حرارتی مادون قرمز iTL608 نشان دهنده اوج تکنولوژی تصویربرداری حرارتی کوچک با دقت بالا است.آن را به دست می آورد یک ultra-کمپکت 13 × 13 × 18.3mm شکل عامل و وزن فوق العاده سبک 6.7g، تحقق تعادل کامل از اندازه کوچک و عملکرد قدرتمند.
با استفاده از تراشه های تشخیص مادون قرمز VOx و تکنولوژی تصویربرداری دقیق 8μm ساخته شده است که رزولوشن 640×512 فوق العاده شفاف و حساسیت حرارتی ≤30mK پیشرو در صنعت را ارائه می دهد.ضبط تفاوت های ظریف دمای با دقت بی نظیرالگوریتم های پردازش تصویر هوشمند، انتقال سریع و مقاومت درجه حرارت فوق العاده گسترده، هسته را با انعطاف پذیری پایدار و قابل اعتماد در تمام سناریوها به ارمغان می آورد.
با ارائه گزینه های پیکربندی متنوع و قابلیت های ادغام بسیار سازگار، iTL608 امکان ارتقاء تکراری دستگاه های حرارتی قابل حمل را فراهم می کند.ارائه راه حل های تصویربرداری حرارتی با کارایی بالا و دقت بالا برای نظارت جهانی بر امنیت، اندازه گیری صنعتی، و زمینه های دید شب.
ویژگی های اصلی
-
طراحی بسیار سبکاندازه کامپکت 13 × 13 × 18.3 میلی متر و وزن 6.7 ± 1.5 گرم (از جمله لنز 6 میلی متر)
در میان بالاترین سطح ادغام در کلاس خود -
حساسیت بالا، تشخیص دقیقاندازه پیکسل بسیار کوچک 8μm با رزولوشن 640 × 512, ارائه جزئیات دقیق و تصاویر شفاف
NETD معمولی ≤ 30mK، که تشخیص قابل اعتماد تفاوت های ظریف دمایی را امکان پذیر می کند -
توسعه ساده، ادغام سریعگزینه های متعدد لنز نوری برای پاسخگویی به نیازهای متنوع برنامه در دسترس است
از چندین رابط خروجی تصویر از جمله MIPI / USB 2.0 / BT پشتیبانی می کند.656
خروجی داده های تصویری RAW و YUV، با کنترل از طریق پورت سریالی/I2C
مشخصات محصول
| مدل | iTL608 |
|---|---|
| نشانگرهای آشکارسازان IR | |
| مواد حساس | VOx |
| قطعنامه | 640×512 |
| اندازه پیکسل | 8μm |
| پاسخ طیف | 8μm ~ 14μm |
| NETD معمولی | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 30/50 هرتز |
| زمان شروع | ≤6s |
| ویدیوی دیجیتال | RAW/YUV/TMP |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار | کنترل ماژول و نمایش ویدیو |
| برق | |
| رابط استاندارد خارجی | رابط 34Pin_Connector: BP04SD-34-0065-R0 |
| رابط ارتباطی | TTL-232/USB2.0/I2C |
| رابط ویدیویی دیجیتال | MIPI / USB2.0 / BT656 |
| ولتاژ تغذیه | 4-5.5 ولت |
| مصرف برق معمولی | 0.4W |
| ماشین آلات | |
| اندازه (از جمله لنز) | با لنز 6mm: 13 × 13 × 18.3 mm (قطر بیرونی لنز Φ12.3 mm) با لنز 8.7mm: 13 × 13 × 19.8 mm (قطر بیرونی لنز Φ15.6 mm) با لنز 16.7mm: 13 × 13 × 27.9 mm (قطر بیرونی لنز Φ22.2 mm) با لنز 30 میلی متری: 13 × 13 × 39 میلی متری (قطر بیرونی لنز Φ36 میلی متری) |
| وزن (از جمله لنز) | 6.7±1.5g (6mm lens) 7.5±1.5g (لینز 8.7mm) 17±1.5g (16.7mm lens) 42.7±1.5g (30mm lens) |
| سازگاری با محیط زیست | |
| دمای کار | -40°C~+70°C |
| دمای ذخیره سازی | -45°C تا +85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| ارتعاش | 5.35 گرمي، ارتعاش تصادفي، 3- محور |
| تاثیر | نصف موج سینوس، 40g / 11ms، جهت ضربه X محور، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز های نوری | فوکوس ثابت: 6/8.7/16.7/30mm |
کاربردهای صنعتی
- آتش نشانی جنگل
- نگهداری قدرت
- بازرسی خورشیدی
- نظارت بر امنیت
- دستگاه های پوشیدنی
- دستگاه های قابل حمل
درباره ما
به عنوان یک تولید کننده پیشرو و ارائه دهنده خدمات جهان از آشکارسازان مادون قرمز، SensorMicro دارای سالها تجربه عمیق در راه حل های تصویربرداری حرارتی مادون قرمز است.با توجه به فلسفه اصلی "SensorMicro، حس بیشتر" و با توجه به نیازهای کاربران، ما متعهد به باز کردن پتانسیل کامل فناوری مادون قرمز، ارائه محصولات با عملکرد بالا و خدمات حرفه ای به مشتریان در سراسر جهان هستیم.
سوالات عمومی
Pseudo Color چيست؟
رنگ ساختگی، همچنین به نام رنگ دروغین،توزیع حرارتی اشیاء می تواند توسط سیستم تصویربرداری حرارتی مادون قرمز به تصاویر بصری تبدیل شود و در سطح خاکستری یا رنگ کاذب روی صفحه نمایش نمایش داده شود.بنابراین توزیع دمای اشیاء می تواند به دست آید.برای اینکه مردم بتوانند به راحتی یک تصویر حرارتی را به صورت بصری تجزیه و تحلیل کنند، با استفاده از رنگ های نادرست که نشان دهنده تفاوت در درجه حرارت است، نشان داده می شود..
چند تا رنگ ساختگی می تونه به ماژول تصویربرداری حرارتی SensorMicro ارائه بده؟
- سفید داغ
- لاوا
- قوس آهنین
- آهن داغ
- پزشکی
- قطب شمال
- قوس قزح1
- قوس قزح2
- سرخ گرم
- سفید داغ
ملاحظات کلیدی در مورد یک آشکارساز مادون قرمز / ماژول حرارتی برای برنامه شما چیست؟
- وضوح آشکارگر
- اندازه پیکسل
- NETD
- کیفیت تصویر
- گزینه های لنز
- مصرف برق
- اندازه و وزن
- رابط مکانیکی و الکتریکی
- بودجه
