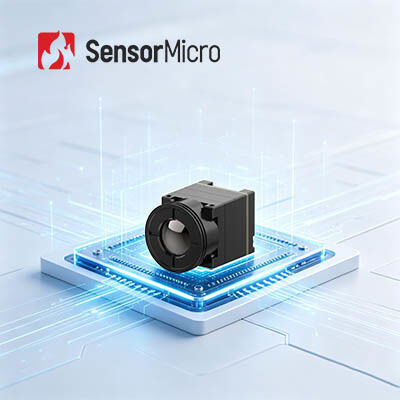

ماژول دوربین حرارتی LWIR بدون خنک کننده با وضوح 640x512 و پیکسل 12μm برای مصرف انرژی بسیار کم 0.65W
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iTL612 PLUS |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 | نرخ فریم | 25/30/50 هرتز |
|---|---|---|---|
| مصرف برق | 0.65 وات | محدوده طیفی | 8 تا 14 میکرومتر |
| NETD معمولی | ≤25mK | Pixel Pitch | 12 میکرومتر |
| برجسته کردن | دوربین حرارتی Drone 12uM,دوربین حرارتی Drone Drone Uncooled,آشکارساز مادون قرمز خنک نشده 640x512 |
||
توضیحات محصول
ماژول دوربین حرارتی LWIR خنک نشده 640x512 12μm برای آتش نشانی و نجات
هسته دوربین حرارتی 12 میکرومتری LWIR 640x512 خنک نشده برای آتش نشانی و نجات
به نسل بعدی سنجش تصویر حرارتی مادون قرمز مینیاتوری خوش آمدید. ماژول دوربین حرارتی iTL612 PLUS، مجهز به آشکارساز سطح ویفر ApexCore 640×512/12μm، تصویربرداری حرارتی با کارایی بالا را به تنها 13.7 گرم کاهش میدهد. با حساسیت کمتر از 25 mK و مصرف انرژی کمتر از 0.65 وات، درها را برای دستگاههای قابل حمل، پوشیدنیها و دستگاههای دستی باز میکند که شفافیت، فشردهبودن و اتصال را میطلبند - همه بهطور یکپارچه یکپارچه شدهاند.
ماژول دوربین مادون قرمز iTL612 PLUS عملکرد قطعی را برای مهندسین با اولویت حداقل بار بدون به خطر انداختن حساسیت حرارتی یا انعطاف پذیری داده ارائه می دهد.
ویژگی های اصلی
- سبکی بی بدیل و حداقل بار:اندازه فوق العاده کوچک: 17.3×17.3×24.2 میلی متر (شامل لنز 9.1 میلی متر)؛ بسیار سبک وزن: 0.5±13.7 گرم (شامل لنز 9.1 میلی متر)؛ مصرف برق بسیار کم: 0.65 وات
- پشتیبانی شده توسط ApexCore، حساس تر و شفاف تر:توسعه یافته بر اساس نسل بعدی آشکارساز مادون قرمز ApexCore با حساسیت حرارتی کمتر از ≤25 mK. بهبود یافته با الگوریتم های پردازش تصویر نسل بعدی برای تصویربرداری واضح تر
- توسعه آسان و یکپارچه سازی بدون درز:گزینه های متعدد لنز در دسترس برای سناریوهای کاربردی مختلف. پشتیبانی از چندین رابط خروجی تصویر: DVP8، LVDS، MIPI، USB 2.0 و BT.656. خروجی داده RAW/YUV/Matrix-TEMP با کنترل پورت سریال
مشخصات محصول
| مدل | iTL612PLUS |
|---|---|
| نشانگرهای آشکارسازهای IR | |
| مواد حساس | VOx |
| قطعنامه | 640×512 |
| اندازه پیکسل | 12 میکرومتر |
| پاسخ طیفی | 8μm ~ 14μm |
| NETD معمولی | ≤25mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 25/30 هرتز / 50 هرتز |
| زمان راه اندازی | ≤6 ثانیه |
| ویدیو دیجیتال | RAW/YUV/Matrix-TEMP |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | 10 (سیاه داغ/سفید داغ/شبه رنگ) |
| نرم افزار کامپیوتر | |
| ماژول مادون قرمز | کنترل ماژول و نمایش ویدئو |
| برقی | |
| رابط خارجی استاندارد | رابط 30Pin_HRS: DF40C-30DP-0.4V(51) |
| رابط خارجی MIPI | رابط کانکتور 34Pin_Panasonic: AXE634124 |
| رابط ارتباطی | TTL-232/USB2.0 |
| رابط ویدئویی دیجیتال | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| ولتاژ تغذیه | 4.2-5.5V |
| مصرف برق معمولی | 0.65 وات |
| مکانیکی | |
| اندازه (شامل لنز) | لنز 17.3×17.3×24.2 (9.1 میلیمتر) 17.3×17.3×30.2 (لنز 13 میلیمتری) 17.3×17.3×38 (لنز 24 میلیمتری) 17.3×17.3×54 (لنز 45 میلیمتری) |
| وزن (از جمله لنز) | 13.7±0.5 گرم (عدسی 9.1 میلی متر) 17.9±0.5 گرم (عدسی 13 میلی متر) 27.3±0.5 گرم (عدسی 24 میلی متر) 51±0.5 گرم (عدسی 45 میلی متر) |
| سازگاری با محیط | |
| دمای عملیاتی | -40℃~+70℃ |
| دمای ذخیره سازی | -45℃~+85℃ |
| رطوبت | 5٪ ~ 95٪، غیر متراکم |
| لرزش | 5.35 گرم، لرزش تصادفی، 3 محوره |
| تاثیر | نیم موج سینوسی، 30 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | Athermal فوکوس ثابت: 9.1/13/24/45mm |
کاربردهای صنعتی
ماژول دوربین حرارتی iTL612 PLUS را می توان برای آتش نشانی جنگل، تعمیر و نگهداری برق، بازرسی فتوولتائیک، نظارت بر امنیت، دستگاه های پوشیدنی، دستگاه های قابل حمل و غیره استفاده کرد.
درباره ما
SensorMicro به عنوان یک تولید کننده و ارائه دهنده خدمات آشکارسازهای مادون قرمز پیشرو در جهان، دارای سال ها تجربه عمیق در راه حل های تصویربرداری حرارتی مادون قرمز است. ما با هدایت فلسفه اصلی "SensorMicro, Sense More" و بر اساس نیازهای کاربر، به بازگشایی پتانسیل کامل فناوری مادون قرمز، ارائه محصولات با کارایی بالا و خدمات حرفه ای به مشتریان در سراسر جهان اختصاص یافته ایم.
سوالات متداول
درباره ردیاب مادون قرمز بسته بندی فلزی
بسته بندی فلزی از پوسته لوله فلزی، خنک کننده ترموالکتریک (TEC) و گیرنده ستونی استفاده می کند. TEC نقش مهمی در تثبیت دمای کاری ایفا می کند به طوری که آشکارساز مادون قرمز در دمای اتاق کار می کند و در نتیجه توانایی سنسورهای تصویربرداری حرارتی را برای سازگاری با محیط های شدید مانند مه شدید، باران و برف بهبود می بخشد. با این حال، نقطه ضعف آن این است که هزینه بسیار زیاد است، که بیش از 60٪ از کل هزینه کل تولید محصولات خنک نشده را تشکیل می دهد و باعث چرخه تولید طولانی می شود. چنین روش بسته بندی برای برنامه های کاربردی بالا است.
کاربردهای تصویربرداری حرارتی چیست؟
اندازه گیری دما و تصویربرداری در تمام شرایط آب و هوایی دو عملکرد اساسی فناوری تصویربرداری حرارتی مادون قرمز هستند. محصولات توسعه یافته بر اساس این دو فناوری به طور گسترده ای در امنیت و نظارت، بازرسی صنعتی، آتش نشانی، تعمیر و نگهداری پیش بینی، ADAS، پیشگیری از بیماری همه گیر، AIoT و غیره استفاده می شود.
رنگ سفید داغ مادون قرمز از کدام زمینه ها می تواند استفاده شود؟
سفید داغ رایج ترین رنگ کاذب مورد استفاده است. رنگ سفید نشان دهنده دمای بالا و سیاه نشان دهنده دمای پایین است. کاربرد قوی دارد و مطابق با عادات مشاهده چشم انسان است که عمدتاً برای اهداف مشاهده استفاده می شود.
