xوضوح | 640x512 | مصرف برق | 0.7 وات |
---|---|---|---|
محدوده طیفی | 8 تا 14 میکرومتر | Pixel Pitch | 12 میکرومتر |
NETD معمولی | ≤40mK | نرخ فریم | 30 هرتز |
برجسته | دوربین حرارتی پهپاد یکپارچه سریع,دوربین حرارتی پهپاد آشکارساز مادون قرمز خنک نشده,دوربین حرارتی پهپاد 0.7 واتی |

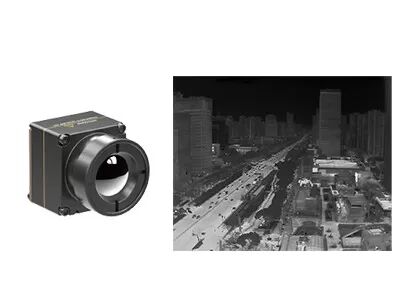

دوربین حرارتی Drone یکپارچه سریع با آشکارساز حرارتی مادون قرمز خنک نشده 640x512 12μm
هسته دوربین مادون قرمز iTL612R دارای آشکارساز حرارتی مادون قرمز 640x512 / 12μm (WLP) است.این یک ماژول تصویربرداری حرارتی رادیومتری LWIR خنک نشده برای هواپیماهای بدون سرنشین با محدوده طیفی از 8 تا 14 میکرومتر است.
ویژگی های ماژول دوربین حرارتی iTL612 در ارائه تصویر واضح و واضح، اندازه جمع و جور و هزینه کم.ماژول حرارتی خنک نشده iTL612R که برای SWaP کاملاً بهینهسازی شده است، راهحلی قابل اعتماد برای یکپارچهسازی سیستم مادون قرمز با فضای محدود ارائه میکند.ساختار جمع و جور آن به سطح بالایی از همان ماژول مشخصات رسیده است.همچنین دارای یک عملکرد حرارتی اختیاری با محدوده اندازه گیری از -20 ~ 550 ℃ برای اندازه گیری دمای صنعتی است.
ماژول حرارتی iTL612 به طور ویژه برای زمینه تعمیر و نگهداری پیش بینی، بازرسی فتوولتائیک، حفاظت از محیط زیست، تحقیقات علمی، عکاسی هوایی، تحقیقات پلیس، امداد و نجات، پیشگیری از آتش سوزی جنگل، ایمنی شهری و غیره توسعه یافته است.
طراحی فشرده و سبک
• اندازه: 21mm×22.3mm×27.3mm (با لنز 9.1mm)
• وزن: 1.5±20.8 گرم (با لنز 9.1 میلی متری)
• مصرف برق کم به اندازه 0.7W
تصویر شفاف و رادیومتری دقیق
• الگوریتم پردازش تصویر کاملاً جدید: NUC/3DNR/DNS/DRC/EE
• پشتیبانی از Windows/Linux/ARM SDK
• پشتیبانی از اندازه گیری دمای منطقه ای، نقطه ای و ایزوترم
رابط های مختلف برای ادغام آسان
• رابط های DVP/LVDS/USB2.0، خروجی داده تصویر RAW/YUV، کنترل پورت سریال
مدل | iTL612/R |
عملکرد آشکارساز IR | |
مواد حساس | اکسید وانادیوم |
وضوح | 640×512 |
اندازه پیکسل | 12 میکرومتر |
محدوده طیفی | 8 تا 14 میکرومتر |
NETD معمولی | ≤40 میلیون |
پردازش تصویر | |
نرخ فریم | 30 هرتز |
زمان راه اندازی | 5 ثانیه |
ویدیو دیجیتال | RAW/YUV/BT656 |
الگوریتم تصویر | تصحیح غیر یکنواخت (NUC) کاهش نویز سه بعدی (3DNR) نویز زدایی (DNS) فشرده سازی محدوده دینامیکی (DRC) بهبود لبه (EE) |
نمایش تصویر | مشکی داغ/سفید داغ/شبه رنگ |
نرم افزار کامپیوتر | |
نرم افزار ICC | کنترل ماژول و نمایش ویدئو |
مشخصات برق | |
رابط خارجی استاندارد | 30Pin_HRS: DF40C-30DP-0.4V(51)، (HRS، مرد) |
برد گسترش USB | نوع C |
رابط ارتباطی | RS232-TTL/USB2.0 |
رابط ویدئویی دیجیتال | CMOS8/USB2.0 |
ولتاژ تغذیه | 3.3 ولت ± 0.1 ولت VDC |
مصرف برق معمولی | 0.7 وات |
اندازه گیری دما | |
محدوده دمای عملیاتی | -10 درجه سانتیگراد ~ 50 درجه سانتیگراد |
محدوده اندازه گیری دما | -20°C~+150°C, 0°C~550°C;پشتیبانی از سفارشی سازی و گسترش |
دقت اندازه گیری دما | بیشتر از ± 3 درجه سانتیگراد یا ± 3٪ (@23 ± ℃) |
اندازه گیری دمای منطقه ای | پشتیبانی از حداکثر، حداقل و میانگین مقدار دمای منطقه ای خروجی |
SDK | پشتیبانی از ویندوز / لینوکس / ARM.دستیابی به تجزیه و تحلیل جریان ویدئو و تبدیل از خاکستری به دما |
ویژگیهای فیزیکی | |
اندازه (میلی متر) | 21×22.3×27.3 (با لنز 9.1 میلیمتری) |
وزن | 20.8 ± 1.5 گرم (با لنز 9.1 میلیمتری) |
سازگاری با محیط | |
دمای عملیاتی | -40 درجه سانتیگراد ~ 70 درجه سانتیگراد |
دمای ذخیره سازی | -45 درجه سانتیگراد ~ + 85 درجه سانتیگراد |
رطوبت | 5٪ ~ 95٪، غیر متراکم |
لرزش | 5.35 گرم، 3 محور |
شوکه شدن | موج نیمه سینوسی، 40 گرم/11 میلی ثانیه، 3 محور 6 جهت |
گواهینامه ها | ROHS2.0/REACH |
اپتیک | |
لنز اختیاری | فوکوس ثابت حرارتی: 9.1 میلی متر |
ماژول تصویربرداری حرارتی iTL612/R را می توان در محموله های پهپاد و دستگاه های پوشیدنی ادغام کرد تا به طور گسترده در زمینه هایتعمیر و نگهداری پیش بینی، بازرسی فتوولتائیک، حفاظت از محیط زیست، تحقیقات علمی، عکاسی هوایی، تحقیقات پلیس، امداد و نجات، پیشگیری از آتش سوزی جنگل، ایمنی شهری و غیره.
1. حساسیت حرارتی چیست؟
حساسیت حرارتی که NETD (تفاوت دمای معادل نویز) نیز نامیده می شود، یک پارامتر کلیدی برای ارزیابی دوربین های تصویربرداری حرارتی موج متوسط (MWIR) و موج بلند (LWIR) است.این به طور مستقیم با وضوح اندازه گیری شده توسط تصویرگر حرارتی مرتبط است.این یک مقدار عددی است که نسبت سیگنال به نویز اختلاف دما را نشان می دهد و بر حسب میلی کلوین (mK) اندازه گیری می شود.هرچه مقدار حساسیت حرارتی کوچکتر باشد، حساسیت بالاتر و تصویر واضح تر است.
2. کاربردهای تصویربرداری حرارتی چیست؟
اندازه گیری دما و تصویربرداری در تمام شرایط آب و هوایی دو عملکرد اساسی فناوری تصویربرداری حرارتی مادون قرمز هستند.محصولات توسعه یافته بر اساس این دو فناوری به طور گسترده در امنیت و نظارت، محموله های پهپاد، بازرسی صنعتی، آتش نشانی، تعمیر و نگهداری پیش بینی، ADAS، پیشگیری از بیماری همه گیر، AIoT و غیره استفاده می شود.
3. SWaP3 چیست؟
SWaP3 به اندازه، وزن، قدرت، عملکرد و قیمت اشاره دارد.این نشان دهنده روند فناوری صنعت مادون قرمز است.
