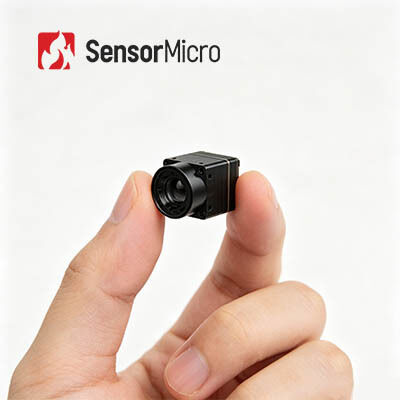

هسته دوربین حرارتی بدون خنک کننده با یکپارچگی سریع با وضوح 640x512 و ارتفاع پیکسل 8μm برای ≤30mK NETD
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iTL608 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| Pixel Pitch | 8 میکرومتر | NETD معمولی | ≤30mK |
|---|---|---|---|
| قطعنامه | 640x512 | مصرف برق | 0.4 وات |
| محدوده طیفی | 8 تا 14 میکرومتر | نرخ فریم | 30/50 هرتز |
| برجسته کردن | دوربین حرارتی پهپاد یکپارچه سریع,دوربین حرارتی پهپاد آشکارساز مادون قرمز خنک نشده,دوربین حرارتی پهپاد 0.7 واتی |
||
توضیحات محصول
هسته دوربین حرارتی یکپارچه سریع با آشکارگر مادون قرمز غیر خنک 640x512 8μm
خلاصه ی محصول
توسعه محصول تصویربرداری حرارتی خود را با هسته ی مادون قرمز بسیار قابل سازگاری iTL608 ساده کنیداین هسته فشرده از چندین گزینه لنز نوری قابل تنظیم پشتیبانی می کند تا با سناریوهای کاربردی مختلف و خواسته های فاصله کانونی مطابقت داشته باشد.
این سیستم دارای پروتکل های خروجی گسترده ای از جمله MIPI، USB 2.0 و BT است.656، با حالت های خروجی داده های تصویری دوگانه RAW و YUV انعطاف پذیر. کاربران می توانند به راحتی پیکربندی پارامتر دستگاه و کنترل عملکرد را از طریق پورت سریالی یا ارتباطات I2C اجرا کنند.
فراتر از سازگاری فوق العاده، عملکرد درجه صنعتی را حفظ می کند: ساختار کوچک فوق العاده سبک، تصویربرداری 640 * 512 با وضوح بالا، تشخیص حساس ≤30mK، راه اندازی سریع،بهینه سازی تصویر هوشمند و عملکرد پایدار در دمای بالااین هسته برای دستگاه های حرارتی دستی، تجهیزات کوچک نظارت و ابزارهای قابل حمل بینایی شب، مقرون به صرفه ترین هسته پلگ و پلی است.
ویژگی های اصلی
- طراحی بسیار سبک- اندازه فشرده 13 * 13 * 18.3 میلی متر و وزن 6.7 ± 1.5g (از جمله یک لنز 6 میلی متر) - در میان بالاترین سطوح ادغام در کلاس خود
- حساسیت بالا، تشخیص دقیق- اندازه پیکسل بسیار کوچک 8μm با وضوح 640 * 512، ارائه جزئیات دقیق و تصاویر روشن - NETD معمولی ≤ 30mK، امکان تشخیص قابل اعتماد تفاوت های دمایی ظریف را فراهم می کند
- توسعه ساده، ادغام سریع- گزینه های متعدد لنز نوری در دسترس برای پاسخگویی به نیازهای متنوع برنامه - پشتیبانی از چندین رابط خروجی تصویر، از جمله MIPI / USB 2.0 / BT.656 - خروجی داده های تصویر RAW و YUV،با کنترل از طریق پورت سریالی/I2C
مشخصات محصول
| مدل | iTL608 |
|---|---|
| نشانگرهای آشکارسازان IR | |
| مواد حساس | VOx |
| قطعنامه | 640*512 |
| اندازه پیکسل | 8μm |
| پاسخ طیف | 8μm ~ 14μm |
| NETD معمولی | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 30/50 هرتز |
| زمان شروع | ≤6s |
| ویدیوی دیجیتال | RAW/YUV/TMP |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار | کنترل ماژول و نمایش ویدیو |
| برق | |
| رابط استاندارد خارجی | رابط 34Pin_Connector: BP04SD-34-0065-R0 |
| رابط ارتباطی | TTL-232/USB2.0/I2C |
| رابط ویدیویی دیجیتال | MIPI / USB2.0 / BT656 |
| ولتاژ تغذیه | 4-5.5 ولت |
| مصرف برق معمولی | 0.4W |
| ماشین آلات | |
| اندازه (از جمله لنز) | با لنز 6mm: 13 * 13 * 18.3 mm (قطر بیرونی لنز Φ12.3 mm) با لنز 8.7mm: 13 * 13 * 19.8 mm (قطر بیرونی لنز Φ15.6 mm) با لنز 16.7mm: 13 * 13 * 27.9 mm (قطر بیرونی لنز Φ22.2 mm) با لنز 30 میلی متر: 13 * 13 * 39 میلی متر (قطر بیرونی لنز Φ36 میلی متر) |
| وزن (از جمله لنز) | 6.7±1.5g (6mm lens) 7.5±1.5g (لینز 8.7mm) 17±1.5g (16.7mm lens) 42.7±1.5g (30mm lens) |
| سازگاری با محیط زیست | |
| دمای کار | -40°C~+70°C |
| دمای ذخیره سازی | -45°C تا +85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| ارتعاش | 5.35 گرمي، ارتعاش تصادفي، 3- محور |
| تاثیر | نصف موج سینوس، 40g / 11ms، جهت ضربه X محور، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز های نوری | فوکوس ثابت: 6/8.7/16.7/30mm |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iTL608 می تواند در زمینه های آتش سوزی جنگل، نگهداری برق، بازرسی فتوولتائیک، نظارت بر امنیت، دستگاه های پوشیدنی، دستگاه های قابل حمل و غیره استفاده شود.
مشخصات شرکت
چشم انداز ما:برای گسترش مرزهای حس و تغییر نحوه ارتباط مردم با جهان اطرافشان.
مأموريت ما:برای استفاده از قدرت تکنولوژی سنجش مادون قرمز برای تغییر صنایع در سراسر جهان، تصمیمات هوشمندانه تر، محیط های امن تر و آینده ای متصل تر.
ارزش ما:برای ایجاد تکنولوژی پیشرفته مادون قرمز که جهان را به جای بهتری تبدیل کند.
پرسش های مکرر
1حساسيت حرارتي چيست؟
حساسیت حرارتی، همچنین به نام NETD (تفاوت دمای معادل سر و صدا) ، یک پارامتر کلیدی برای ارزیابی دوربین های تصویربرداری حرارتی موج متوسط (MWIR) و موج طولانی (LWIR) است.به طور مستقیم با وضوح اندازه گیری شده توسط تصویرگر حرارتی مرتبط استاین یک مقدار عددی است که نشان دهنده نسبت سیگنال به سر و صدا از تفاوت دمای است و در میلی کلفین (mK) اندازه گیری می شود. هرچه مقدار حساسیت حرارتی کمتر باشد،هرچه حساسیت بالاتر باشد و تصویر روشن تر باشد.
2کاربرد تصویربرداری حرارتی چیست؟
اندازه گیری دما و تصویربرداری در تمام آب و هوا دو عملکرد اساسی فناوری تصویربرداری حرارتی مادون قرمز است.محصولات توسعه یافته بر اساس این دو فناوری به طور گسترده ای در امنیت و نظارت استفاده می شود، بار مفید UAV ، بازرسی صنعتی ، آتش نشانی ، تعمیر پیش بینی ، ADAS ، پیشگیری از بیماری های همه گیر ، AIoT و غیره
3SWaP3 چيست؟
SWaP3 به اندازه، وزن، قدرت، عملکرد و قیمت اشاره دارد. این روند تکنولوژی صنعت مادون قرمز را نشان می دهد.
