ماژول دوربین حرارتی کوچک خنک نشده با وضوح 640x512 8μm Pixel Pixel و ≤30mK حساسیت NETD
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iTL608 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 | مصرف برق | 0.4 وات |
|---|---|---|---|
| نرخ فریم | 30/50 هرتز | محدوده طیفی | 8 تا 14 میکرومتر |
| NETD معمولی | ≤30mK | Pixel Pitch | 8 میکرومتر |
| برجسته کردن | ماژول دوربین حرارتی معمولی خنک نشده,ماژول دوربین حرارتی بدون خنک کننده پهپادها,دوربین حرارتی پهپاد 640x512 |
||
توضیحات محصول

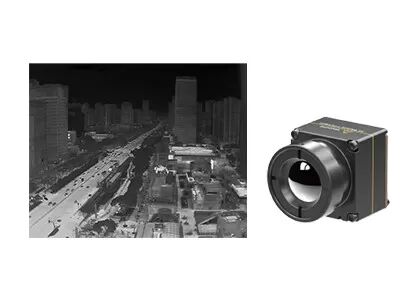

ماژول دوربین حرارتی کوچک بدون خنک کننده 640x512/8μm NETD 30mk
خلاصه ی محصول
در اندازه کوچک، در عملکرد قدرتمند ️ با هسته دوربین حرارتی مینیاتوری iTL608 آشنا شوید! این ماژول تصویربرداری حرارتی به اندازه انگشت کوچک فقط 6.7 گرم وزن دارد،دارای ابعاد فوق کمپکت و یکپارچه سازی سطح بالا برای جاسازی دستگاه های قابل حمل. بسته بندی یک آشکارساز حرفه ای VOx، 640 * 512 وضوح واضح و ≤30mK حساسیت فوق العاده بالا، آن را نقاط تفاوت های درجه حرارت ظریف نامرئی به چشم غیر مسلح. لذت بردن از راه اندازی سریع 6s،نرخ دو فریم صاف، و ارتقاء تصویر هوشمند NUC و 3DNR برای تصاویر حرارتی بی نقص. ساخته شده است سخت برای کار به طور مداوم از -40 ° C تا +70 ° C، آن را از گزینه های رابط متنوع و توسعه انعطاف پذیر پشتیبانی می کند،دستگاه های تصویربرداری حرارتی دستی مناسب، نظارت بر امنیت و برنامه های بینایی شبانه تمام روز.
ویژگی های اصلی
طراحی بسیار سبک
- اندازه کامپکت 13 * 13 * 18.3 میلی متر و وزن 6.7 ± 1.5 گرم (از جمله یک لنز 6 میلی متر)
- در میان بالاترین سطح ادغام در کلاس خود
حساسیت بالا، تشخیص دقیق
- اندازه پیکسل بسیار کوچک 8μm با وضوح 640 * 512, ارائه جزئیات خوب و تصاویر روشن
- NETD معمولی ≤ 30mK، که تشخیص قابل اعتماد تفاوت های ظریف دمایی را امکان پذیر می کند
توسعه ساده، ادغام سریع
- گزینه های متعدد لنز نوری برای پاسخگویی به نیازهای متنوع برنامه در دسترس است
- از چندین رابط خروجی تصویر از جمله MIPI / USB 2.0 / BT پشتیبانی می کند.656
- خروجی داده های تصویری RAW و YUV، با کنترل از طریق پورت سریالی/I2C
مشخصات محصول
| مدل | iTL608 |
|---|---|
| نشانگرهای آشکارسازان IR | |
| مواد حساس | VOx |
| قطعنامه | 640*512 |
| اندازه پیکسل | 8μm |
| پاسخ طیف | 8μm ~ 14μm |
| NETD معمولی | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 30/50 هرتز |
| زمان شروع | ≤6s |
| ویدیوی دیجیتال | RAW/YUV/TMP |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار | کنترل ماژول و نمایش ویدیو |
| برق | |
| رابط استاندارد خارجی | رابط 34Pin_Connector: BP04SD-34-0065-R0 |
| رابط ارتباطی | TTL-232/USB2.0/I2C |
| رابط ویدیویی دیجیتال | MIPI / USB2.0 / BT656 |
| ولتاژ تغذیه | 4-5.5 ولت |
| مصرف برق معمولی | 0.4W |
| ماشین آلات | |
| اندازه (از جمله لنز) | با لنز 6mm: 13 * 13 * 18.3 mm (قطر بیرونی لنز Φ12.3 mm) با لنز 8.7mm: 13 * 13 * 19.8 mm (قطر بیرونی لنز Φ15.6 mm) با لنز 16.7mm: 13 * 13 * 27.9 mm (قطر بیرونی لنز Φ22.2 mm) با لنز 30 میلی متر: 13 * 13 * 39 میلی متر (قطر بیرونی لنز Φ36 میلی متر) |
| وزن (از جمله لنز) | 6.7±1.5g (6mm lens) 7.5±1.5g (لینز 8.7mm) 17±1.5g (16.7mm lens) 42.7±1.5g (30mm lens) |
| سازگاری با محیط زیست | |
| دمای کار | -40°C~+70°C |
| دمای ذخیره سازی | -45°C تا +85°C |
| رطوبت | 5٪ تا 95٪، بدون فشرده سازی |
| ارتعاش | 5.35 گرمي، ارتعاش تصادفي، 3- محور |
| تاثیر | نصف موج سینوس، 40g / 11ms، جهت ضربه X محور، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز های نوری | فوکوس ثابت: 6/8.7/16.7/30mm |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iTL608 می تواند در زمینه های آتش سوزی جنگل، نگهداری برق، بازرسی فتوولتائیک، نظارت بر امنیت، دستگاه های پوشیدنی، دستگاه های قابل حمل و غیره استفاده شود.
راه حل های تصویربرداری حرارتی
- حساسیت بالا و عملکرد عالی
- تکنولوژی پیشرو در صنعت مادون قرمز
- دستگاه های مختلف فرا قرمز در دسترس هستند
- هر دو آشکارسازهای IR بدون خنک شدن و خنک شده در فرمت ها و اندازه پیکسل های مختلف
- تولید انبوه برای تضمین تحویل سریع
- سه خط تولید با ظرفیت تولید سالانه تا میلیون ها آشکارساز
پرسش های مکرر
1مي توني تصوير گرمي رو مسدود کني؟
اما اشعه های مادون قرمز نمیتوانند به دیوارها نفوذ کنند و همچنین شیشه می تواند اشعه های مادون قرمز را مسدود کند.شما می توانید پشت شیشه یا دیوارهای پنهان برای جلوگیری از تصویربرداری حرارتی.
2رنگ ساختگی - لاوا
در رنگ ساختگی لاوا، سفید نشان دهنده دمای بالا و قرمز تیره نشان دهنده دمای پایین است. کل پالت آن از رنگ های گرم استفاده می کند.اين بيشتر با ديدگاه بصري انسان مطابقت داره.
3دامنه DRI چيست؟
این وسیله ای برای اندازه گیری فاصله ای است که در آن یک آشکارساز مادون قرمز می تواند تصویر یک هدف خاص را تولید کند و می تواند به محدوده تشخیص، محدوده تشخیص، محدوده شناسایی تقسیم شود.
D (تشخیص): توانایی تشخیص یک شیء از پس زمینه
R (تشخیص): توانایی طبقه بندی کلاس شی (حیوان، انسان، وسیله نقلیه، قایق...)
I (شناختی): توانایی توصیف دقیق شیء (مرد با کلاه، گوزن، جیپ...)
بر اساس معیارهای جانسون، زمانی که احتمال جزئیات هدف قابل مشاهده در فاصله DRI 50٪ باشد، حداقل جفت خط عددی هدف 1 است:3:6 (یا 1:4: 8) و حداقل تعداد پیکسل های مربوطه 2 است:612 (یا 2:8۱۶)
فرض کنیم که قطر هدف H است، فاصله کانونی f است، اندازه پیکسل d است و تعداد جفت خط n است، پس فاصله دید L=H*f/(2n*d)
