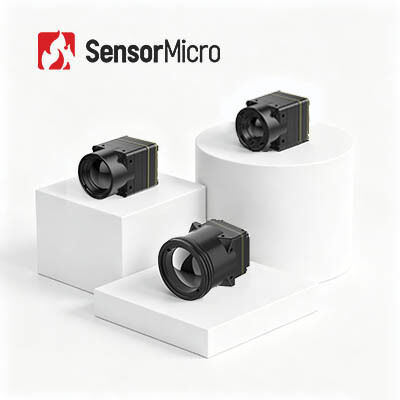

ماژول دوربین حرارتی کوچک خنک نشده با وضوح 640x512 8μm Pixel Pixel و ≤30mK حساسیت NETD
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | iTL608 |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 | مصرف برق | 0.4 وات |
|---|---|---|---|
| نرخ فریم | 30/50 هرتز | محدوده طیفی | 8 تا 14 میکرومتر |
| NETD معمولی | ≤30mK | Pixel Pitch | 8 میکرومتر |
| برجسته کردن | ماژول دوربین حرارتی معمولی خنک نشده,ماژول دوربین حرارتی بدون خنک کننده پهپادها,دوربین حرارتی پهپاد 640x512 |
||
توضیحات محصول
ماژول دوربین حرارتی کوچک خنک نشده 640x512/8μm NETD 30mk
بررسی اجمالی محصول
اندازه کوچک، عملکرد فوق العاده - با هسته دوربین حرارتی مینیاتوری iTL608 آشنا شوید! این ماژول تصویربرداری حرارتی به اندازه انگشت شست تنها 6.7 گرم وزن دارد و دارای ابعاد فوق العاده فشرده و یکپارچه سازی سطح بالایی برای جاسازی دستگاه های قابل حمل است. با بستهبندی یک آشکارساز VOx حرفهای، وضوح شفاف 640×512 و حساسیت فوقالعاده بالای ≤30mK، تفاوتهای دمایی ظریف را که با چشم غیرمسلح نامرئی نمیشود، مشاهده میکند. از راه اندازی سریع 6s، نرخ فریم دوگانه صاف، و بهبود تصویر هوشمند NUC و 3DNR برای تصاویر حرارتی بی عیب و نقص لذت ببرید. این دستگاه که برای کار مداوم از -40 درجه سانتیگراد تا +70 درجه سانتیگراد سخت ساخته شده است، از گزینه های رابط همه کاره و توسعه انعطاف پذیر پشتیبانی می کند، تصویرگرهای حرارتی دستی کاملاً مناسب، نظارت امنیتی و برنامه های کاربردی دید در شب در تمام روز.
ویژگی های اصلی
طراحی بسیار سبک وزن
- اندازه فشرده 13 × 13 × 18.3 میلی متر و وزن 1.5 ± 6.7 گرم (شامل یک لنز 6 میلی متری)
- در میان بالاترین سطوح ادغام در کلاس خود
حساسیت بالا، تشخیص دقیق
- اندازه پیکسل بسیار کوچک 8 میکرومتر با وضوح 640 × 512، ارائه جزئیات دقیق و تصاویر واضح
- NETD معمولی ≤ 30mK، که تشخیص قابل اعتماد تفاوت های دما را ممکن می کند
توسعه ساده، ادغام سریع
- چندین گزینه لنز نوری برای برآورده کردن نیازهای کاربردی مختلف موجود است
- از چندین رابط خروجی تصویر، از جمله MIPI/USB 2.0/BT.656 پشتیبانی می کند
- خروجی داده تصویر RAW و YUV، با کنترل از طریق پورت سریال/I2C
مشخصات محصول
| مدل | iTL608 |
|---|---|
| نشانگرهای آشکارسازهای IR | |
| مواد حساس | VOx |
| قطعنامه | 640×512 |
| اندازه پیکسل | 8 میکرومتر |
| پاسخ طیفی | 8μm ~ 14μm |
| NETD معمولی | ≤30mK |
| پردازش تصویر | |
| نرخ فریم دیجیتال | 30/50 هرتز |
| زمان راه اندازی | ≤6 ثانیه |
| ویدیو دیجیتال | RAW/YUV/TMP |
| الگوریتم تصویر | NUC/3DNR/DNS/DRC/EE |
| نمایش تصویر | 10 نوع (سفید داغ / گدازه / آهنی قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / ته رنگ / سیاه داغ) |
| نرم افزار کامپیوتر | |
| نرم افزار | کنترل ماژول و نمایش ویدئو |
| برقی | |
| رابط خارجی استاندارد | رابط 34Pin_Connector: BP04SD-34-0065-R0 |
| رابط ارتباطی | TTL-232/USB2.0/I2C |
| رابط ویدئویی دیجیتال | MIPI/USB2.0/BT.656 |
| ولتاژ تغذیه | 4-5.5 ولت |
| مصرف برق معمولی | 0.4 وات |
| مکانیکی | |
| اندازه (شامل لنز) | با لنز 6 میلی متر: 13 × 13 × 18.3 میلی متر (قطر خارجی لنز Φ12.3 میلی متر) با لنز 8.7 میلی متر: 13 × 13 × 19.8 میلی متر (قطر خارجی لنز Φ15.6 میلی متر) با لنز 16.7 میلی متر: 13 × 13 × 27.9 میلی متر (قطر خارجی لنز Φ22.2 میلی متر) با لنز 30 میلی متر: 13 × 13 × 39 میلی متر (قطر خارجی لنز Φ36 میلی متر) |
| وزن (از جمله لنز) | 6.7±1.5 گرم (عدسی 6 میلی متر) 7.5±1.5 گرم (لنز 8.7 میلی متر) 17±1.5 گرم (عدسی 16.7 میلی متر) 42.7±1.5 گرم (عدسی 30 میلی متر) |
| سازگاری با محیط | |
| دمای عملیاتی | -40℃~+70℃ |
| دمای ذخیره سازی | -45℃~+85℃ |
| رطوبت | 5٪ ~ 95٪، غیر متراکم |
| لرزش | 5.35 گرم، لرزش تصادفی، 3 محوره |
| تاثیر | نیم موج سینوسی، 40 گرم در 11 میلی ثانیه، جهت ضربه محور X، 3 بار |
| گواهینامه | ROHS2.0/REACH |
| لنز نوری | فوکوس ثابت Athermal: 6/8.7/16.7/30mm |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی iTL608 را می توان در زمینه های آتش نشانی جنگل، تعمیر و نگهداری برق، بازرسی فتوولتائیک، نظارت بر امنیت، دستگاه های پوشیدنی، دستگاه های قابل حمل و غیره استفاده کرد.
راه حل های یک مرحله ای تصویربرداری حرارتی
- حساسیت بالا و عملکرد عالی
- فناوری پیشرو جهان در صنعت مادون قرمز
- آشکارسازهای مادون قرمز مختلف موجود است
- آشکارسازهای مادون قرمز خنک نشده و سرد شده در فرمت ها و اندازه پیکسل های مختلف
- تولید حجم برای اطمینان از تحویل سریع
- سه خط تولید با قابلیت تولید سالانه تا میلیون ها ردیاب
سوالات متداول
1. آیا می توانید تصویربرداری حرارتی را مسدود کنید؟
در بیشتر موارد، شما نمی توانید. اما اشعه مادون قرمز نمی تواند به دیوارها نفوذ کند و همچنین شیشه می تواند IR را مسدود کند. بنابراین، اگر نمیخواهید شناسایی شوید، میتوانید پشت شیشه یا دیوارها پنهان شوید تا تصویربرداری حرارتی را مسدود کنید.
2. شبه رنگ - گدازه
در رنگ شبه گدازه، سفید نشان دهنده دمای بالا و قرمز تیره نشان دهنده دمای پایین است. کل پالت آن از رنگ های گرم استفاده می کند. برای اهداف با دمای فوق العاده بالا، بیشتر مطابق با مشاهده بصری انسان است.
3. DRI Range چیست؟
این وسیله ای برای اندازه گیری فاصله ای است که در آن یک آشکارساز مادون قرمز می تواند تصویری از هدف خاص تولید کند و می تواند به محدوده تشخیص، محدوده تشخیص و محدوده شناسایی تقسیم شود.
د (تشخیص): توانایی تشخیص یک شی از پس زمینه
R (تشخیص): توانایی طبقه بندی کلاس شی (حیوان، انسان، وسیله نقلیه، قایق...)
I (شناسایی): توانایی توصیف شیء با جزئیات (مردی با کلاه، آهو، جیپ ...)
با توجه به معیارهای جانسون، زمانی که احتمال مشاهده جزئیات هدف در فاصله DRI 50٪ باشد، حداقل جفت خطوط عددی هدف 1:3:6 (یا 1:4:8) و حداقل تعداد پیکسل مربوطه 2:6:12 (یا 2:8:16) است.
با فرض اینکه قطر هدف H است، فاصله کانونی f، اندازه پیکسل d و تعداد جفت خطوط n است، سپس فاصله دید L=H×f/(2n×d)
