ماژول دوربین خنکشونده OEM با رزولوشن LWIR 1280x1024، پیکسل پیچ 10 میکرومتر و آشکارساز مادون قرمز 35mK NETD
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | EYAS G1210LC |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024 | Pixel Pitch | 10 میکرومتر |
|---|---|---|---|
| NETD | 35mK (F2) | محدوده طیفی | 7.7 میکرومتر ± 0.2μm ～ 9.4μm ± 0.3μm mm |
| اندازه | 148 × 59 × 82 میلی متر | نرخ فریم | 1 ~ 100 هرتز قابل تنظیم |
| برجسته کردن | ماژول دوربین خنکشده OEM,ماژول دوربین خنکشده با آشکارساز مادون قرمز 12 میلیمتری,ماژولهای دوربین خنکشده با آشکارساز MWIR |
||
توضیحات محصول
ماژول مادون قرمز خنک شده LWIR با وضوح بالا 1280x1024 / 10 μm
توضیحات محصول

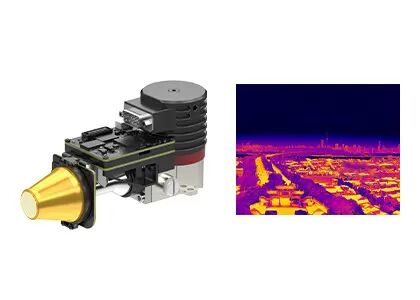

ماژول AD خنک شده EYAS G1210LC متشکل از یک آشکارساز مادون قرمز خنک شده LWIR 1280 × 1024 / 10μm و یک صفحه مدار AD (آنالوگ به دیجیتال) است. مجهز به یک RS079G چرخش Stirling cryocooler،ماژول سیگنال خروجی آنالوگ آشکارگر مادون قرمز خنک شده را به یک جریان ویدیویی دیجیتال تبدیل می کند.، در حالی که قدرت راننده و کنترل زمان مورد نیاز را فراهم می کند.
این راه حل به مشتریان OEM کمک می کند تا به سرعت آزمایش آشکارگرهای مادون قرمز را انجام دهند، ادغام سیستم را ساده کنند و توسعه را به طور قابل توجهی تسریع کنند.ماژول های LWIR قابلیت نفوذ و ضد تداخل قوی تری دارند، که آنها را برای کاربردهای با قابلیت اطمینان بالا در شرایط پیچیده مناسب می کند.
ویژگی های اصلی
- تبدیل آنالوگ به دیجیتال، توسعه تسریع شده- بر اساس 1280x1024/10μm LWIR خنک کش های مادون قرمز، یکپارچه با مدار AD برای تبدیل آنالوگ به دیجیتال. طراحی یکپارچه با ابعاد سازگار با آشکارساز.
- LWIR برای تشخیص ضد تداخلنفوذ قوی از طریق گرد و غبار و شن مناسب برای محیط های پیچیده تحت تاثیر بازتاب خورشید و سطح دریا نیست قادر به تشخیص اشیاء دمای پایین
- عملکرد عالی، ادغام آسانرابط کامرالينک 16 بيت داده خام را با کنترل پورت سريال صادر مي کند، نرخ فريم بالا از 1 تا 100 هرتز قابل تنظیم است، قادر به گرفتن اهداف در حال حرکت با سرعت بالا
مشخصات محصول
| پارامتر | مشخصات |
|---|---|
| مدل | EYAS G1210LC |
| شاخص ها | |
| قطعنامه | 1280×1024 |
| اندازه پیکسل | 10μm |
| پاسخ طیف | 7.7μm±0.2μm 9.4μm±0.3μm |
| آشکارساز IR NETD ((23°C) | 35mK ((F2) |
| حالت کار | |
| نرخ فریم | 1~100 هرتز، قابل تنظیم |
| حالت کار | عکس کوتاه، حالت ITR، حالت ضد شکوفایی، حالت ویندوز |
| برق | |
| رابط استاندارد خارجی | 60pin: 37201-SM060-032W1R01 5pin: A1257WR-S-5P-LCP |
| ویدیوی دیجیتال | 16 بیت CameraLink (CameraLink حالت دو پایه) |
| همگام سازی خارجی | CC1: فریم خارجی هم زمان |
| ارتباطات | CameraLink UART (پیش فرض) / RS232 (تخصیص پذیر) نرخ باد: 9600bps (پیش فرض) |
| منبع برق | صفحه AD: 5V کریو کولر: 24 ولت |
| قدرت ثابت (23 درجه سانتیگراد) | ≤13W |
| زمان خنک شدن (23°C) | ≤6 دقیقه |
| اندازه (ملی متر) | 148×59×82 |
| وزن (g) | ≤680 |
| دمای کار | -40°C تا +71°C |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی EYAS G1210LC در بسیاری از زمینه ها مانند NDT ، نظارت بر محیط زیست ، نظارت دوربرد ، تحقیقات علمی و موارد دیگر به طور گسترده ای استفاده می شود.
در مورد SensorMicro
SensorMicro با یک باور ساده اما قدرتمند تأسیس شد: نوآوری باید به نیازهای دنیای واقعی خدمت کند. ما برای توانمندسازی مردم و سیستم ها برای دیدن فراتر از سطح، به الگوها، مشکلات،و امکاناتی که در زیر آن قرار دارند.
با تبدیل گرما نامرئی به واقعیت قابل مشاهده، ما به صنایع کمک می کنیم تا تصمیمات هوشمندانه تری بگیرند، آنچه را که مهم تر است محافظت کنند، و پیچیدگی را با وضوح هدایت کنند.تعهد ما به خود ساخته شدن و مشتری اول است که حرکت جهانی ما را در امنیت هدایت کرده است، آتش نشانی، بازرسی صنعتی، مراقبت های پزشکی، بینایی ماشین، نظارت بر محیط زیست و جنبه های کلیدی خنثی سازی کربن.
ما بیش از یک شرکت فناوری مادون قرمز هستیم. ما یک جامعه از افراد متعهد به ساختن آینده ای پایدار، اخلاقی و انسان محور هستیم.هر پیکسل نوآوری ای که ما ایجاد می کنیم یک وعده برای محافظت از، به قدرت، و به خدمت.
پرسش های مکرر
1حساسيت حرارتي چيست؟
حساسیت حرارتی، همچنین به نام NETD (تفاوت دمای معادل سر و صدا) ، یک پارامتر کلیدی برای ارزیابی دوربین های تصویربرداری حرارتی موج متوسط (MWIR) و موج طولانی (LWIR) است.به طور مستقیم با وضوح اندازه گیری شده توسط تصویرگر حرارتی مرتبط استاین یک مقدار عددی است که نشان دهنده نسبت سیگنال به سر و صدا از تفاوت دمای است و در میلی کلفین (mK) اندازه گیری می شود. هرچه مقدار حساسیت حرارتی کمتر باشد،هرچه حساسیت بالاتر باشد و تصویر روشن تر باشد.
2کاربرد تصویربرداری حرارتی چیست؟
اندازه گیری دما و تصویربرداری در تمام آب و هوا دو عملکرد اساسی فناوری تصویربرداری حرارتی مادون قرمز است.محصولات توسعه یافته بر اساس این دو فناوری به طور گسترده ای در امنیت و نظارت استفاده می شود، بارهای مفید، بازرسی صنعتی، آتش نشانی، تعمیر و نگهداری پیش بینی، ADAS، پیشگیری از اپیدمی، AIoT و بیشتر.
3دتکتور MCT/HgCdTe چیست؟
MCT که HgCdTe نیز نامیده می شود، به جیوه-کدمیوم-تلورید اشاره دارد که یک ترکیب شیمیایی از تلوئید کدمیوم (CdTe) و تلوئید جیوه (HgTe) و یک ماده رایج در فتودتکتورها است.آشکارساز MCT/HgCdTe یک آشکارساز نوری است که در یک محیط کریوجنیک کار می کند و می تواند اشعه مادون قرمز را تشخیص دهداز سنسورهای حرارتی حساس تر است.
