شتاب دهنده برای آشکارساز مادون قرمز خنک کننده ماژول AD خنک شده 640x512
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | EYAS615A |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | negotiable |
| شرایط پرداخت | L/C، T/T |
جزئیات محصول
| قطعنامه | 640x512 / 15μm | کرایو کولر | RS058 |
|---|---|---|---|
| NETD | ≤17mk | محدوده طیفی | 3.7 ~ 4.8μm |
| اندازه | 147x58.5x71mm | وزن | ≤680 گرم |
| برجسته کردن | ماژول AD خنک شده 640x512,ماژول AD خنک شده ردیاب مادون قرمز,شتاب دهنده برای آشکارساز مادون قرمز خنک |
||
توضیحات محصول

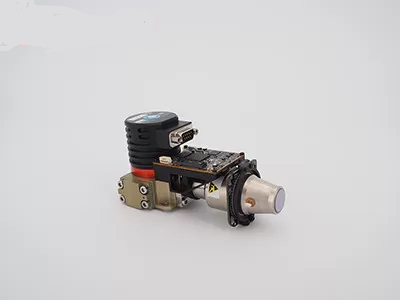

شتاب دهنده برای آشکارساز مادون قرمز خنک شده 640x512 ماژول AD خنک شده
EYAS615A ماژول حرارتی خنک شده
ماژول AD خنک شده با آشکارگر مادون قرمز خنک شده MWIR MCT 640x512 / 15μm برای ادغام سریع
توضیحات محصول
ماژول های AD خنک شده سری EYAS دارای عملکرد پیش تقویت کننده برای تبدیل سیگنال آنالوگ از آشکارسازهای IR خنک شده به خروجی جریان ویدئویی دیجیتال هستند.این با فرمت های رزولوشن مختلف و باند های مختلف موج در دسترس است. EYAS615A عضو خانواده EYAS با آشکارساز خنک شده MWIR 640x512 / 15μm و RS058 cryocooler یکپارچه است.
با استفاده از ماژول AD خنک شده سری EYAS، برای مشتریان OEM انجام آزمایش پذیرش سریع در آشکارسازهای مادون قرمز SensorMicro آسان است.شروع توسعه ثانویه سریع و کوتاه کردن دوره توسعه ماژول ها و محصولات کامل بر اساس آشکارسازان مادون قرمز خنک شده.
ما در طراحی، تولید، فروش و بازاریابی دستگاه های تشخیصی تصویربرداری حرارتی و ماژول های مادون قرمز تخصص داریم.ما می توانیم به مشتریان خود انواع راه حل های تصویربرداری حرارتی مادون قرمز را ارائه دهیم که زمان توسعه ثانویه را کوتاه می کند و هزینه های مشتریان را به شدت کاهش می دهد.
ویژگی های اصلی
دتکتور مادون قرمز با عملکرد بالا
• حساسیت حرارتی بالا با NETD معمولی ≤17mk
آسان برای توسعه و ادغام
• خروجی رابط دوربین 16 بیتی داده های خام، کنترل پورت سریالی
• ساختار یکپارچه که ابعاد سازگار با آشکارساز دارد
هدف در حال حرکت با سرعت بالا را ضبط کنید
• فرکانس فریم خروجی در 1 ~ 120Hz تنظیم می شود
مشخصات محصول
| مدل | EYAS615A |
| عملکرد آشکارگر IR | |
| قطعنامه | 640x512 |
| پیکسل پیچ | 15μm |
| یخچال سرد | RS058 |
| دامنه طیف | 3.7μm ∙4.8μm مگاوات |
| زمان خنک شدن (25°C) | ≤6 دقیقه |
| بهترین NETD (20°C) | ≤17mK |
| حالت کار | |
| نرخ فریم | 1~120 هرتز تنظیم پذیر |
| حالت کار | عکس فوری؛ حالت ادغام ITR/IWR؛ حالت ویندوز؛ ضد شکوفایی |
| مشخصات الکتریکی | |
| رابط استاندارد خارجی | QSH 60 پین |
| ویدیوی دیجیتال | Kameralink: خروجی 16bit Raw Data |
| همگام سازی خارجی | CC1: INT/Frame Sync خارجی؛ CC2: MC Sync خارجی |
| ارتباطات | پورت سریال کامرالینک: TFG+/، TC+/-؛ 9600bps |
| منبع برق | پانل تصویربرداری یک کانال: 5 ولت یک کانال کریو کولر: 24 ولت |
| مصرف برق پایدار | 7W |
| ابعاد (ملی متر) | 147×58.5×71 |
| وزن | ≤680g |
| دمای کار | -40°C ~ +60°C |
| شدت ارتعاش | ارتعاش: GJB حمل و نقل با سرعت بالا در وسایل نقلیه شوک: موج نیمه سینوس، 40g 11 ms، 3 محور 6 جهت 3 بار هر |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی EYAS615A به طور گسترده ای در بسیاری از زمینه ها مانند سیستم نظارت از راه دور ، سیستم تقویت دید پرواز ، بار مفید چند سنسور و غیره استفاده می شود.
خط سنجش مادون قرمز ما
حساسیت بالا و عملکرد عالی
تکنولوژی پیشرو در صنعت مادون قرمز
دستگاه های مختلف فرا قرمز در دسترس هستند
هر دو آشکارساز lR خنک و خنک در فرمت های مختلف و اندازه پیکسل
تولید انبوه برای تضمین تحویل سریع
سه خط تولید با ظرفیت تولیدی سالانه تا میلیون ها آشکارساز
سوالات عمومی
1حساسيت حرارتي چيست؟
حساسیت حرارتی، همچنین به نام NETD (تفاوت دمای معادل سر و صدا) ، یک پارامتر کلیدی برای ارزیابی دوربین های تصویربرداری حرارتی موج متوسط (MWIR) و موج طولانی (LWIR) است.به طور مستقیم با وضوح اندازه گیری شده توسط تصویرگر حرارتی مرتبط استاین یک مقدار عددی است که نشان دهنده نسبت سیگنال به سر و صدا از تفاوت دمای است و در میلی کلفین (mK) اندازه گیری می شود. هرچه مقدار حساسیت حرارتی کمتر باشد،هرچه حساسیت بالاتر باشد و تصویر روشن تر باشد.
2تفاوت بين دتکتورهای IR بدون خنک کننده و خنک کننده چیست؟
در حال حاضر دو نوع سنسور تصویربرداری حرارتی مادون قرمز در بازار وجود دارد، خنک شده و خنک نشده.
آشکارساز IR بدون خنک کننده در دمای محیط کار می کند. این بر اساس صنعت نیمه هادی است و بنابراین معمولا می تواند در حجم بزرگ با اندازه کوچک و هزینه کم تولید شود.آشکارسازان IR غیر خنک شده به طور گسترده ای در دستگاه های قابل حمل / دستی / تلفن همراه استفاده می شوند.
آشکارسازان IR خنک شده در یک واحد بسته بندی شده اند که آنها را در دمای بسیار پایین نگه می دارد که باید توسط یک خنک کننده کریو پشتیبانی شود.گران تر و کمتر قابل اعتماد از سنسورهای خنک نشدهبا این حال، سیستم های خنک شده بسیار حساس هستند و معمولا با نوری فاصله فوکوس طولانی کار می کنند تا ماموریت دور را به دست آورند.
