ماژول حرارتی خنکشده 640x512 / 15μM با لنز زوم پیوسته 60~240mm/F4
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 640x512 / 15μm | NETD | ≤20mK |
---|---|---|---|
محدوده طیفی | 3.7 ~ 4.8μm مگاوات | نرخ فریم | 50 هرتز / 100 هرتز |
اندازه | 125x92x67mm | وزن | ≤650 گرم |
برجسته | ماژول حرارتی خنکشده 640x512,ماژول حرارتی خنکشده 15uM,هسته دوربین حرارتی لنز F4 |

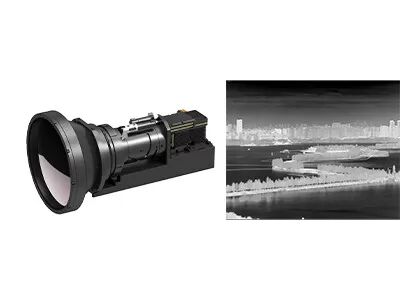

ماژول حرارتی خنکشده 640x512 / 15μM با لنز زوم پیوسته 60~240mm/F4
ماژول دوربین خنکشده MCT MWIR 640x512/15μm کم مصرف GAVIN615B
GAVIN615B یک ماژول تصویربرداری حرارتی موج متوسط است که توسط فناوری حسگر جهانی (GST) توسعه یافته است.این شامل یک آشکارساز IR 640x512 / 15 میکرومتر HgCdTe MWIR با خنک کننده RS046، تجهیزات الکترونیکی سخت افزاری و الگوریتم های مختلف پردازش تصویر نیز برای ارائه تصاویر حرارتی واضح و شفاف تعبیه شده است.
GAVIN615B که با کرایو کولر RS046 پیکربندی شده است، اندازه بسیار جمع و جور دارد و ابعاد آن 125x92x67 میلی متر است و وزن آن کمتر از 650 گرم است.مصرف برق پایدار آن به اندازه 12 وات است.با رابط استاندارد صنعتی دوربین لینک، دوربین مادون قرمز یا یکپارچه کننده سیستم می تواند دوربین کامل خود را به راحتی بر اساس ماژول تصویربرداری حرارتی GAVIN615B طراحی یا ادغام کند.
ماژول حرارتی خنکشده سری GAVIN از آشکارسازهای IR خنکشده GST MCT و T2SL استفاده میکند و الگوریتمهای مختلف پردازش تصویر را برای خروجی تصاویر شفاف مادون قرمز در تاریکی کامل یا شرایط آب و هوایی بد یکپارچه میکند.این می تواند خطرات و تهدیدات را در فواصل دور شناسایی و تشخیص دهد در حالی که جزئیات بیشتری از هدف را در فاصله کوتاه ارائه می دهد.
با تشخیص برد بلند آشنا شوید
• حساسیت حرارتی بالا
• میدان دید وسیع
• تشخیص برد بلند، هواپیما را می توان در فاصله 60 کیلومتری شناسایی کرد
ادغام آسان در سیستم
• رابط دوربین/DVP، خروجی تصویر RAW/YUV
• انواع لنزهای زوم اپتیکال پیوسته در دسترس هستند
مدل | GAVIN615B |
عملکرد آشکارساز IR | |
وضوح | 640x512 |
Pixel Pitch | 15 میکرومتر |
کرایو کولر | RS046 |
محدوده طیفی | 3.7μm × 4.8μm مگاوات |
زمان خنک شدن (20 درجه سانتیگراد) | ≤7 دقیقه |
NETD (20 درجه سانتیگراد) | ≤20mK |
پردازش تصویر | |
نرخ فریم | 50 هرتز / 100 هرتز |
حالت کم نور | خطی / هیستوگرام / مختلط |
زوم دیجیتال | ×1/×2/×4 |
جهت تصویر | چرخش افقی/عمودی/مورب |
الگوریتم تصویر | NUC/AGC/IDE |
مشخصات برق | |
رابط خارجی استاندارد | J30JZ 25 پین |
ویدئوی آنالوگ | رفیق |
ویدئوی دیجیتال | 16 بیت RAW/YUV: خروجی 16 بیت DVP/Link دوربین |
همگام سازی خارجی | همگام سازی خارجی قاب: سطح RS422 |
ارتباط | RS422، 115200bps |
منبع تغذیه | 20 ~ 28 VDC |
مصرف برق پایدار | 12 وات |
ابعاد (میلی متر) | 125×92×67 |
وزن | ≤650 گرم |
دمای عملیات | -40 درجه سانتی گراد ~ 60+ درجه سانتی گراد |
بزرگی ارتعاش | لرزش: GJB حمل و نقل با سرعت بالا روی خودرو شوک: موج نیمه سینوسی، 40 گرم 11 میلی ثانیه، 3 محور 6 جهت هر کدام 3 بار |
لنز نوری | |
لنز اختیاری | زوم پیوسته 60 ~ 240 میلی متر / F4 15 ~ 300 میلی متر / F4 21~420mm/F4 35~690mm/F4 |
ماژول دوربین مادون قرمز حرارتی GAVIN615B به طور گسترده در بسیاری از مناطق مانند سیستم نظارت از راه دور، سیستم افزایش دید پرواز، بار چند سنسور و غیره استفاده می شود.
1. حساسیت حرارتی چیست؟
حساسیت حرارتی که NETD (تفاوت دمای معادل نویز) نیز نامیده می شود، یک پارامتر کلیدی برای ارزیابی دوربین های تصویربرداری حرارتی موج متوسط (MWIR) و موج بلند (LWIR) است.این به طور مستقیم با وضوح اندازه گیری شده توسط تصویرگر حرارتی مرتبط است.این یک مقدار عددی است که نسبت سیگنال به نویز اختلاف دما را نشان می دهد و بر حسب میلی کلوین (mK) اندازه گیری می شود.هرچه مقدار حساسیت حرارتی کوچکتر باشد، حساسیت بالاتر و تصویر واضح تر است.
2. تفاوت بین آشکارسازهای IR خنک نشده و سرد شده چیست؟
در حال حاضر دو نوع سنسور تصویربرداری حرارتی مادون قرمز سرد و خنک نشده در بازار وجود دارد.
آشکارساز IR خنک نشده در دمای محیط کار می کند.این بر اساس صنعت نیمه هادی است و بنابراین معمولا می تواند در حجم بزرگ با اندازه کوچک و هزینه کم ساخته شود.آشکارسازهای IR خنک نشده به طور گسترده در دستگاه های قابل حمل / دستی / تلفن همراه استفاده می شوند.
آشکارسازهای IR خنکشده در واحدی بستهبندی میشوند که آنها را در دمای بسیار پایین نگه میدارد که باید توسط یک خنککننده کرایو پشتیبانی شود.آنها بسیار بزرگتر، گرانتر و کمتر قابل اعتمادتر از سنسورهای خنک نشده هستند، عمدتاً به دلیل سیستم های خنک کننده پیچیده آنها.با این حال، سیستمهای خنکشده فوقالعاده حساس هستند و معمولاً با اپتیکهای فاصله کانونی طولانی برای دستیابی به مأموریت دوربرد کار میکنند.
