ماژول حرارتی خنک شونده با آشکارساز مادون قرمز MCT MWIR با رزولوشن 640x512 / 15 میکرومتر
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | GAVIN615B |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | negotiable |
| شرایط پرداخت | L/C، T/T |
جزئیات محصول
| قطعنامه | 640x512 / 15μm | NETD | ≤20mk |
|---|---|---|---|
| محدوده طیفی | 3.7 ~ 4.8μm مگاوات | نرخ فریم | 50 هرتز / 100 هرتز |
| اندازه | 125x92x67mm | وزن | ≤650 گرم |
| برجسته کردن | آشکارساز مادون قرمز MCT MWIR,ماژول حرارتی خنکشده 15 mM,ماژول حرارتی خنکشده MCT 640x512 |
||
توضیحات محصول

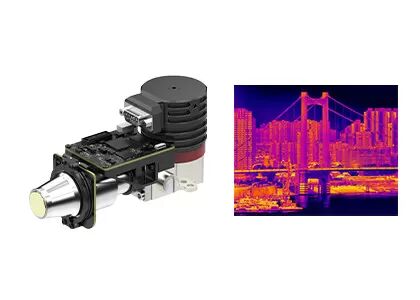

ماژول حرارتی خنک شده با آشکارگر مادون قرمز MWIR MCT 640x512 / 15μM
ماژول دوربین MWIR خنک شده GAVIN615B
GAVIN615B ماژول دوربین خنک کننده کم مصرف 640x512 / 15μm MCT MWIR
توضیحات محصول
GAVIN615B یک ماژول تصویربرداری حرارتی موج متوسط خنک شده است که توسط SensorMicro توسعه داده شده است. این شامل یک آشکارساز 640x512 / 15μm HgCdTe MWIR IR با RS046 cryocooler است.الکترونیک سخت افزاری و الگوریتم های مختلف پردازش تصویر نیز در حال حاضر برای ارائه تصاویر حرارتی تیز و روشن جاسازی شده است.
GAVIN615B با کریو کولر RS046 پیکربندی شده است، اندازه بسیار فشرده است، اندازه 125x92x67 میلی متر و وزن کمتر از 650 گرم است. مصرف انرژی پایدار آن فقط 12 وات است.با رابط استاندارد صنعتی دوربین، دوربین مادون قرمز یا یکپارچه کننده سیستم می توانند دوربین کامل خود را به راحتی بر اساس ماژول تصویربرداری حرارتی GAVIN615B طراحی یا یکپارچه کنند.
ویژگی های اصلی
- حساسیت بالا، NETD≤20mK
-شناخت فاصله دور
- نرخ قاب قابل تنظیم
- ادغام آسان به سیستم
مشخصات محصول
| مدل | GAVIN615B |
| عملکرد آشکارگر IR | |
| قطعنامه | 640x512 |
| پیکسل پیچ | 15μm |
| یخچال سرد | RS046 |
| دامنه طیف | 3.7μm ∙4.8μm مگاوات |
| زمان خنک شدن (20°C) | ≤7 دقیقه |
| NETD (20°C) | ≤20mK |
| پردازش تصویر | |
| نرخ فریم | 50 هرتز/100 هرتز |
| حالت ضخیم کردن | خطی/ هیستگرام/ مخلوط |
| زوم دیجیتال | ×1/×2/×4 |
| جهت تصویر | افقی/ عمودی/ قطری |
| الگوریتم تصویر | NUC/AGC/IDE |
| مشخصات الکتریکی | |
| رابط استاندارد خارجی | J30JZ 25پین |
| ویدیوی آنالوگ | PAL |
| ویدیوی دیجیتال | 16bit RAW/YUV: 16bit DVP/Cameralink خروجی |
| همگام سازی خارجی | همگام سازی خارجی فریم: سطح RS422 |
| ارتباطات | RS422، 115200bps |
| منبع برق | 20~28VDC |
| مصرف برق پایدار | 12 وات |
| ابعاد (ملی متر) | 125×92×67 |
| وزن | ≤650g |
| دمای کار | -40°C ~ +60°C |
| شدت ارتعاش | ارتعاش: GJB حمل و نقل با سرعت بالا در وسایل نقلیه شوک: موج نیمه سینوس، 40g 11 ms، 3 محور 6 جهت 3 بار هر |
| لنز های نوری | |
| لنز اختیاری | زوم مداوم 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
کاربردهای صنعتی
ماژول دوربین مادون قرمز حرارتی GAVIN615B به طور گسترده ای در بسیاری از زمینه ها مانند سیستم نظارت از راه دور، سیستم تقویت دید پرواز، بار مفید چند سنسور و غیره استفاده می شود.
مجموعه محصولات متنوع
طیف گسترده ای از فرمت های محصول از جمله آشکارسازان مادون قرمز، هسته های دوربین و ماژول ها برای پاسخگویی به نیازهای ادغام مختلف.
تنوع غنی محصولات
رزولوشن های متعدد آرایه، اندازه پیکسل، باند های موج و ترکیبی از گزینه های لنز انعطاف پذیری بیشتری را برای کاربردهای متنوع فراهم می کند.
عملکرد خارق العاده
تصویربرداری واضح، اندازه جمع و جور، مصرف انرژی کم، حساسیت بالا و قابلیت اطمینان بالا طراحی شده برای انجام در طیف گسترده ای از چالش های زیست محیطی.
ادغام آسان
گزینه های رابط متعدد ادغام را ساده می کند و توسعه سریع را در زمینه های کاربردی متعدد امکان پذیر می کند.
سوالات عمومی
1حساسيت حرارتي چيست؟
حساسیت حرارتی، همچنین به نام NETD (تفاوت دمای معادل سر و صدا) ، یک پارامتر کلیدی برای ارزیابی دوربین های تصویربرداری حرارتی موج متوسط (MWIR) و موج طولانی (LWIR) است.به طور مستقیم با وضوح اندازه گیری شده توسط تصویرگر حرارتی مرتبط استاین یک مقدار عددی است که نشان دهنده نسبت سیگنال به سر و صدا از تفاوت دمای است و در میلی کلفین (mK) اندازه گیری می شود. هرچه مقدار حساسیت حرارتی کمتر باشد،هرچه حساسیت بالاتر باشد و تصویر روشن تر باشد.
2کاربرد تصویربرداری حرارتی چیست؟
اندازه گیری دما و تصویربرداری در تمام آب و هوا دو عملکرد اساسی فناوری تصویربرداری حرارتی مادون قرمز است.محصولات توسعه یافته بر اساس این دو فناوری به طور گسترده ای در امنیت و نظارت استفاده می شود، بار مفید UAV ، بازرسی صنعتی ، آتش نشانی ، تعمیر پیش بینی ، ADAS ، پیشگیری از بیماری های همه گیر ، AIoT و غیره
