دوربین حرارتی خنکشده HD LWIR 640x512 با حساسیت حرارتی بالا
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | GAVIN615L |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | negotiable |
| شرایط پرداخت | L/C، T/T |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| قطعنامه | 640x512 / 15μm | NETD | ≤ 25mk |
|---|---|---|---|
| اندازه | 155x67x80mm | وزن | ≤900 گرم |
| طول موج بلند | 7.7 تا 9.5 میکرومتر | لنز های مادون قرمز | 25 میلی متر |
| برجسته کردن | هسته دوربین حرارتی خنکشده LWIR,هسته دوربین حرارتی خنکشده 640x512,هسته دوربین HD LWIR |
||
توضیحات محصول

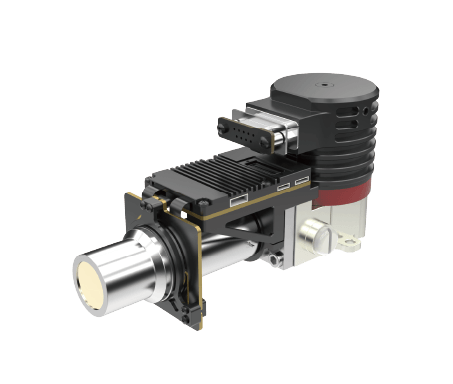

ماژول دوربین خنک شده 640x512 LWIR با RS058 Cryo Cooler برای تشخیص فاصله طولانی
توضیحات محصول
GAVIN615L یکی از سری GAVIN است که یک نوع ماژول مادون قرمز خنک شده استاندارد است که توسط SensorMicro توسعه یافته است. از یک آشکارساز مادون قرمز LWIR 640x512 / 15μm خنک شده و RS058 cryo cooler در داخل استفاده می کند.
الگوریتم های مختلف پردازش تصویر در حال حاضر در الکترونیک GAVIN615L جاسازی شده اند تا تصاویر شفاف مادون قرمز را در تاریکی کامل یا شرایط آب و هوایی بد تولید کنند.این ماژول دوربین خنک شده نه تنها می تواند جزئیات بیشتر هدف را در فاصله کوتاه نشان دهد، اما همچنین تهدیدات را در فاصله های طولانی تشخیص می دهد.
SensorMicro در طراحی، تولید، فروش و بازاریابی دستگاه های تشخیصی تصویربرداری حرارتی و ماژول های مادون قرمز تخصص دارد. ما می توانیم به مشتریان خود انواع راه حل های تصویربرداری حرارتی مادون قرمز را ارائه دهیم..با استفاده از ماژول های دوربین مادون قرمز SensorMicro، برای آنها آسان است که توسعه ثانویه مستقل را انجام دهند و هزینه تحقیق و توسعه خود را کاهش دهند.
ویژگی های اصلی
- پاسخگويي به نيازي هاي تشخیص دوربين
- حساسيت بالا
-شناخت فاصله دور
- ادغام آسان به سیستم
- رابط DVP/Cameralink، خروجی تصویر RAW/YUV
- انواع مختلف لنزهای زوم نوری مداوم در دسترس هستند
مشخصات محصول
| مدل | GAVIN615L |
| عملکرد آشکارگر IR | |
| قطعنامه | 640x512 |
| پیکسل پیچ | 15μm |
| یخچال سرد | RS058 |
| دامنه طیف | 7.7μm تا 9.5μm LW |
| زمان خنک شدن (20°C) | ≤7 دقیقه |
| NETD (20°C) | ≤25mK |
| پردازش تصویر | |
| نرخ فریم | 50 هرتز/100 هرتز |
| حالت ضخیم کردن | خطی/ هیستگرام/ مخلوط |
| زوم دیجیتال | ×1/×2/×4 |
| جهت تصویر | افقی/ عمودی/ قطری |
| الگوریتم تصویر | NUC/AGC/IDE |
| مشخصات الکتریکی | |
| رابط استاندارد خارجی | J30JZ 25پین |
| ویدیوی آنالوگ | PAL |
| ویدیوی دیجیتال | 16bit RAW/YUV: 16bit DVP/Cameralink خروجی |
| همگام سازی خارجی | همگام سازی خارجی فریم: سطح RS422 |
| ارتباطات | RS422، 115200bps |
| منبع برق | 20~28VDC |
| مصرف برق پایدار | 14 وات |
| ابعاد (ملی متر) | 155×67×80 |
| وزن | ≤900g |
| دمای کار | -40°C ~ +60°C |
| شدت ارتعاش | ارتعاش: GJB حمل و نقل با سرعت بالا در وسایل نقلیه شوک: موج نیمه سینوس، 40g 11 ms، 3 محور 6 جهت 3 بار هر |
| لنز های نوری | |
| لنز اختیاری | زوم ثابت: 25mm/F2 |
کاربردهای صنعتی
ماژول دوربین مادون قرمز خنک شده GAVIN615L به طور گسترده ای در بسیاری از زمینه ها مانند سیستم نظارت از راه دور، سیستم تقویت دید پرواز، بار مفید چند سنسور و غیره استفاده می شود.
ظرفیت تولید
تکنولوژی های آشکارساز مادون قرمز داخلی
8 اینچ 0.11μm VOx غیر خنک کننده کشنده های مادون قرمز
8 اینچ 0.5μm MCT خنک کش های مادون قرمز
آشکارسازهای مادون قرمز خنک شده 8 اینچ 0.5μm T2SL
ظرفیت تولید و مزایا
6 میلیون آشکارساز مادون قرمز خود ساخته شده در سال
30تاسیسات تولید نیمه هادی
20مساحت اتاق های تمیز
سوالات عمومی
1حساسيت حرارتي چيست؟
حساسیت حرارتی، همچنین به نام NETD (تفاوت دمای معادل سر و صدا) ، یک پارامتر کلیدی برای ارزیابی دوربین های تصویربرداری حرارتی موج متوسط (MWIR) و موج طولانی (LWIR) است.به طور مستقیم با وضوح اندازه گیری شده توسط تصویرگر حرارتی مرتبط استاین یک مقدار عددی است که نشان دهنده نسبت سیگنال به سر و صدا از تفاوت دمای است و در میلی کلفین (mK) اندازه گیری می شود. هرچه مقدار حساسیت حرارتی کمتر باشد،هرچه حساسیت بالاتر باشد و تصویر روشن تر باشد.
2کاربرد تصویربرداری حرارتی چیست؟
اندازه گیری دما و تصویربرداری در تمام آب و هوا دو عملکرد اساسی فناوری تصویربرداری حرارتی مادون قرمز است.محصولات توسعه یافته بر اساس این دو فناوری به طور گسترده ای در امنیت و نظارت استفاده می شود، بار مفید UAV ، بازرسی صنعتی ، آتش نشانی ، تعمیر پیش بینی ، ADAS ، پیشگیری از بیماری های همه گیر ، AIoT و غیره
