EYAS G615HMG HOT MWIR ماژول AD خنک کننده مادون قرمز با وضوح 640x512 و اندازه پیکسل 15μm
| محل منبع | ووهان، استان هوبی، چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | EYAS G615HMG |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| اندازه | 72×87×51 میلیمتر | قطعنامه | 640x512 / 15μm |
|---|---|---|---|
| NETD | 20mK (F4) | طول موج میانی | 3.7 ~ 4.8μm |
| خصوصیات | ادغام آسان | تایپ کنید | ماژول های سرد شده AD |
| برجسته کردن | ماژول های دوربین خنک کننده EYAS 330,ماژول های دوربین خنک کننده RoHS,هسته دوربین مادون قرمز 320x256 |
||
توضیحات محصول

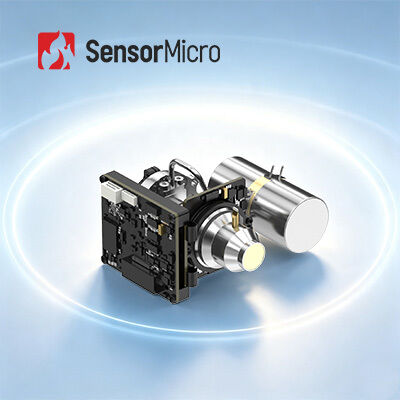

ماژول مادون قرمز خنک شده EYAS G615HMG HOT MWIR 640x512/15 میکرومتر
مرور کلی محصول
ماژول AD خنک شده EYAS G615HMG HOT، یک آشکارساز مادون قرمز MWIR خنک شده HOT (دمای عملیاتی بالا) با ابعاد 640×512/15 میکرومتر را با یک برد مدار آنالوگ به دیجیتال ادغام می کند. این ماژول با بهره گیری از یک کرایو کولر استرلینگ خطی با کارایی بالا، سیگنال های خروجی آنالوگ را به جریان های ویدئویی دیجیتال تبدیل می کند و در عین حال توان درایو و کنترل زمان بندی ضروری را فراهم می کند.
این راه حل به مشتریان OEM امکان می دهد تا تست پذیرش آشکارساز مادون قرمز را ساده کنند، ادغام سیستم را آسان تر کنند و چرخه های توسعه را تسریع بخشند. فناوری HOT (دمای عملیاتی تا 150 کلوین) مشخصات بهینه شده اندازه، وزن و توان (SWaP) را با قابلیت اطمینان بهبود یافته ارائه می دهد و آن را برای کاربردهای سبک وزن که نیاز به پایداری بالا دارند، ایده آل می کند.
ویژگی های کلیدی
سازگاری جریان اصلی، توسعه تسریع شده
- مبتنی بر آشکارساز مادون قرمز MWIR خنک شده HOT با ابعاد 640×512/15 میکرومتر برای سازگاری گسترده پلتفرم
- مدار AD یکپارچه برای تبدیل آنالوگ به دیجیتال، ادغام سریع سیستم را امکان پذیر می کند
- طراحی همه کاره با ابعاد یکسان با آشکارساز
فناوری HOT، SWaP بهینه شده را امکان پذیر می کند
- دمای عملیاتی صفحه کانونی به 150 کلوین افزایش یافته است
- ابعاد فشرده: ≤ 72×87×51 میلی متر
- سبک وزن: ≤ 250 گرم
- مصرف برق کم: ≤ 4.5 وات
عملکرد برجسته، ادغام آسان
- نرخ فریم قابل تنظیم از 1-120 هرتز برای ثبت اهداف متحرک سریع
- رابط Camera Link داده های خام 16 بیتی را خروجی می دهد
- قابلیت کنترل پورت سریال
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| مدل | EYAS G615HMG |
| رزولوشن | 640×512 |
| اندازه پیکسل | 15 میکرومتر |
| پاسخ طیفی | 3.7 میکرومتر±0.2 میکرومتر تا 4.8 میکرومتر±0.2 میکرومتر |
| NETD آشکارساز IR (23 درجه سانتیگراد) | 20 میلی کلوین (F4) |
| نرخ فریم | 1 تا 120 هرتز، قابل تنظیم |
| حالت کاری | حالت های اسنپ شات، ادغام ITR/IWR، ضد سوسو زدن، حالت پنجره |
| رابط خارجی استاندارد | 60 پین: 37201-SM060-032W1R01 5 پین: A1257WR-S-5P-LCP |
| ویدئوی دیجیتال | 16 بیت CameraLink (حالت پایه CameraLink) |
| همگام سازی خارجی | CC1: همگام سازی فریم خارجی |
| ارتباطات | CameraLink UART (پیش فرض)/ RS232 (قابل سفارشی سازی) نرخ باود: 9600 بیت بر ثانیه (پیش فرض) |
| منبع تغذیه | برد AD: 5 ولت کرایو کولر: 12 ولت |
| توان پایدار (23 درجه سانتیگراد) | ≤ 4.5 وات |
| زمان خنک شدن (23 درجه سانتیگراد) | ≤ 3 دقیقه |
| اندازه | 72×87×51 میلی متر |
| وزن | ≤ 250 گرم |
| دمای عملیاتی | -40 درجه سانتیگراد تا +71 درجه سانتیگراد |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی EYAS G615HMG در بسیاری از کاربردها از جمله تست غیر مخرب (NDT)، نظارت زیست محیطی، نظارت دوربرد، تحقیقات علمی و فرآیندهای مختلف بازرسی صنعتی به طور گسترده مورد استفاده قرار می گیرد.
قابلیت های تولید
- حساسیت بالا و عملکرد عالی: فناوری پیشرو در صنعت مادون قرمز جهان
- انواع آشکارسازهای مادون قرمز موجود:آشکارسازهای IR بدون خنک کننده و خنک شده در فرمت ها و اندازه های پیکسل مختلف
- تولید انبوه برای اطمینان از تحویل سریع:سه خط تولید با ظرفیت تولید سالانه تا میلیون ها آشکارساز
- تاسیسات پیشرفته:تاسیسات 30000 متر مربعی با 20000 متر مربع فضای اتاق تمیز
سوالات متداول
تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز از تابش مادون قرمز و انرژی حرارتی برای جمع آوری اطلاعات در مورد اشیاء استفاده می کند. با تشخیص تفاوت های تابشی بین اشیاء و محیط پس زمینه آنها، و همچنین تفاوت های درون خود اشیاء، تصاویر حرارتی مادون قرمز نوسانات تابشی را نشان می دهند که ویژگی های صحنه را آشکار می کند.
کاربردهای تصویربرداری حرارتی مادون قرمز چیست؟
اندازه گیری دما و تصویربرداری در تمام آب و هوا دو عملکرد اساسی فناوری تصویربرداری حرارتی مادون قرمز هستند. محصولات توسعه یافته با استفاده از این فناوری ها به طور گسترده در برق، امنیت و نظارت، تولید صنعتی، تحقیقات علمی، درمان پزشکی و سایر زمینه های سنتی مستقر می شوند.
تصویربرداری حرارتی مادون قرمز چگونه کار می کند؟
در طبیعت، تمام اشیاء با دمای بالاتر از صفر مطلق (-273 درجه سانتیگراد) تابش مادون قرمز ساطع می کنند. آشکارسازهای دوربین مادون قرمز تفاوت دما بین اهداف و پس زمینه آنها را اندازه گیری می کنند و تصاویر مادون قرمز متمایزی به نام تصاویر حرارتی تولید می کنند.
آشکارسازهای مادون قرمز چگونه کار می کنند؟
تابش مادون قرمز ساطع شده توسط اهداف وارد محدوده حسگر آشکارساز حرارتی می شود. آشکارساز مادون قرمز سیگنال های تابشی با شدت متغیر را به سیگنال های الکتریکی متناظر تبدیل می کند که سپس تقویت و پردازش می شوند تا تصاویر مادون قرمز قابل مشاهده را تشکیل دهند.
مزایای آشکارسازهای مادون قرمز خنک شده چیست؟
آشکارسازهای صفحه کانونی مادون قرمز خنک شده در دماهای پایین که توسط خنک کننده های دیواره آشکارساز (DDC) تامین می شود، کار می کنند. آنها حساسیت برتری را ارائه می دهند و تفاوت های دمایی ظریف تری را نسبت به آشکارسازهای بدون خنک کننده تشخیص می دهند. این امر امکان تشخیص، شناسایی و تشخیص اشیاء را در فواصل بیش از ده کیلومتر فراهم می کند. در حالی که ساختار پیچیده آنها منجر به هزینه های بالاتر در مقایسه با آشکارسازهای بدون خنک کننده می شود، آنها عملکرد استثنایی را برای کاربردهای پرتقاضا ارائه می دهند.
