1280x1024 رزولوشن ماژول دوربین حرارتی خنک MWIR با 1 ~ 100Hz Frame Rate تنظیم شده و 12μm Pixel Pitch
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | EYAS G1212MA |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 1280x1024 | Pixel Pitch | 12 میکرومتر |
|---|---|---|---|
| NETD | 18mK (F2/F4) | محدوده طیفی | 3.7 ~ 4.8μm مگاوات |
| اندازه | 148×59×80 میلی متر | نرخ فریم | 1 ~ 100 هرتز قابل تنظیم |
| برجسته کردن | ماژول دوربین خنکشده MCT MWIR,ماژول دوربین خنکشده 100 هرتز,ماژول دوربین Mwir 1280x1024 |
||
توضیحات محصول

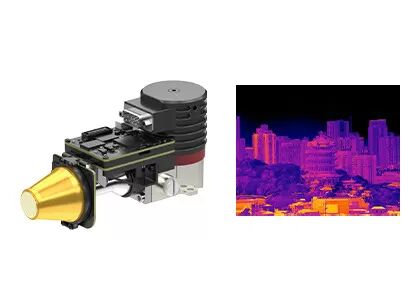

ماژول دوربین حرارتی خنک شونده MCT با رزولوشن 1280x1024 و نرخ فریم 1 تا 100 هرتز
ماژول مادون قرمز خنک شونده MCT با رزولوشن بالا 1280x1024 / 12 میکرومتر با برد مجاورت
ماژول خنک شونده AD مدل EYAS G1212MA شامل یک آشکارساز مادون قرمز خنک شونده MWIR با وضوح بالا 1280*1024/12 میکرومتر با برد مبدل آنالوگ به دیجیتال (AD) است. این ماژول با مجهز شدن به یک کرایو کولر استرلینگ چرخشی RS058، با تبدیل سیگنالهای آنالوگ از آشکارساز به جریانهای دیجیتال با کیفیت بالا، خروجی ویدیوی دیجیتال پایدار را ارائه میدهد. ماژول EYAS G1212MA که برای پشتیبانی از مشتریان OEM طراحی شده است، امکان تست سریعتر آشکارساز، ادغام سیستم سادهتر و چرخههای توسعه سریعتر را فراهم میکند.
ویژگیهای اصلی
تبدیل آنالوگ به دیجیتال، توسعه سریع
- مبتنی بر آشکارساز مادون قرمز خنک شونده MWIR با کارایی بالا با مدار AD برای تبدیل آنالوگ به دیجیتال
- طراحی یکپارچه با ابعاد سازگار با آشکارساز
تصویربرداری مگاپیکسلی، بازتعریف وضوح
- مجهز به آشکارساز مادون قرمز خنک شونده MWIR با وضوح بالا 1280*1024/12 میکرومتر
- ارائه 4 برابر وضوح ماژول MWIR AD با رزولوشن 640*512 برای تصاویر ظریفتر و با جزئیات بیشتر
عملکرد عالی، ادغام آسان
- نرخ فریم بالا قابل تنظیم از 1 تا 100 هرتز، قادر به ثبت اهداف متحرک سریع
- رابط Cameralink دادههای خام 16 بیتی را خروجی میدهد، با کنترل پورت سریال
مشخصات محصول
| مدل | EYAS G1212MA |
|---|---|
| شاخصها | |
| رزولوشن | 1280*1024 |
| اندازه پیکسل | 12 میکرومتر |
| پاسخ طیفی | 3.7 میکرومتر ± 0.2 میکرومتر تا 4.8 میکرومتر ± 0.2 میکرومتر |
| NETD آشکارساز IR (23 درجه سانتیگراد) | 18 میلیکلوین (F2/F4) |
| حالت کار | |
| نرخ فریم | 1 تا 100 هرتز، قابل تنظیم |
| حالت کار | عکس فوری |
| حالتهای ادغام ITR/IWR | ضد اشباع حالت پنجره |
| الکتریکی | |
| رابط خارجی استاندارد | 60 پین: 37201-SM060-032W1R01 5 پین: A1257WR-S-5P-LCP |
| ویدئوی دیجیتال | 16 بیتی CameraLink (حالت CameraLink DualBase) |
| همگامسازی خارجی | CC1: همگامسازی فریم خارجی |
| ارتباطات | CameraLink UART (پیشفرض) / RS232 (قابل سفارشیسازی) نرخ باود: 9600 بیت بر ثانیه (پیشفرض) |
| منبع تغذیه | برد AD: 5 ولت کرایو کولر: 24 ولت |
| توان پایدار (23 درجه سانتیگراد) | کمتر یا مساوی 12 وات |
| زمان خنک شدن (23 درجه سانتیگراد) | کمتر یا مساوی 7 دقیقه |
| ابعاد (میلیمتر) | 148*59*80 |
| وزن (گرم) | کمتر یا مساوی 630 |
| دمای عملیاتی | -40 درجه سانتیگراد تا +71 درجه سانتیگراد |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی EYAS G1212MA در بسیاری از زمینهها مانند تست غیر مخرب (NDT)، نظارت بر محیط زیست، نظارت دوربرد، تحقیقات علمی و غیره به طور گسترده مورد استفاده قرار میگیرد.
مزایای مجموعه محصولات
مجموعه محصولات متنوع
طیف وسیعی از فرمتهای محصول شامل آشکارسازهای مادون قرمز، هستههای دوربین و ماژولها برای برآورده کردن نیازهای مختلف ادغام.
تنوع محصول غنی
ترکیب رزولوشنهای آرایه متعدد، اندازههای پیکسل، باندهای موج و گزینههای لنز، انعطافپذیری بیشتری را برای کاربردهای متنوع فراهم میکند.
عملکرد برجسته
- تصویربرداری واضح، اندازه فشرده، مصرف برق کم، حساسیت بالا و قابلیت اطمینان قوی
- طراحی شده برای عملکرد در طیف وسیعی از چالشهای محیطی
ادغام آسان
گزینههای رابط متعدد، ادغام را ساده کرده و امکان توسعه سریع در زمینههای کاربردی متعدد را فراهم میکند.
سوالات متداول
تفاوت بین آشکارسازهای IR خنک شونده و غیر خنک شونده چیست؟
در حال حاضر دو نوع سنسور تصویربرداری حرارتی مادون قرمز در بازار وجود دارد: خنک شونده و غیر خنک شونده. آشکارساز IR غیر خنک شونده در دمای محیط کار میکند. این سنسور بر اساس صنعت نیمههادی ساخته شده و بنابراین معمولاً در حجم بالا با اندازه کوچک و هزینه کم تولید میشود. آشکارسازهای IR غیر خنک شونده به طور گسترده در دستگاههای قابل حمل/دستی/موبایل استفاده میشوند. آشکارسازهای IR خنک شونده در واحدی بستهبندی میشوند که آنها را در دمای بسیار پایین نگه میدارد که باید توسط یک کرایو کولر پشتیبانی شود. این سنسورها بسیار بزرگتر، گرانتر و کمتر قابل اعتماد از سنسورهای غیر خنک شونده هستند، عمدتاً به دلیل سیستمهای خنککننده پیچیدهای که نیاز دارند. با این حال، سیستمهای خنک شونده به طرز باورنکردنی حساس هستند و معمولاً با اپتیکهای با فاصله کانونی طولانی برای دستیابی به ماموریتهای دوربرد کار میکنند.
مزایای آشکارسازهای مادون قرمز خنک شونده چیست؟
آشکارساز صفحه کانونی مادون قرمز خنک شونده در دمای پایین کار میکند که توسط یک خنککننده دیواره آشکارساز (ddc) تامین میشود. این آشکارساز حساسیت بالایی دارد و میتواند تفاوت دمای ظریفتری را نسبت به آشکارساز مادون قرمز غیر خنک شونده تشخیص دهد. این آشکارساز میتواند اشیاء را در برد بسیار طولانی، بیش از ده کیلومتر، تشخیص دهد، شناسایی کند و تشخیص دهد. ساختار آشکارساز خنک شونده بسیار پیچیده است که منجر به هزینه نسبتاً بالاتری نسبت به آشکارساز غیر خنک شونده میشود.
تصویربرداری حرارتی مادون قرمز چیست؟
در طبیعت، تمام اجسامی که دمای آنها بالاتر از صفر مطلق (-273 درجه سانتیگراد) است، میتوانند اشعه مادون قرمز ساطع کنند. با استفاده از آشکارساز دوربین مادون قرمز برای اندازهگیری اختلاف دمای تابش مادون قرمز بین خود هدف و پسزمینه، میتوان تصاویر مادون قرمز مختلفی به دست آورد که به آنها تصاویر حرارتی نیز گفته میشود.
آشکارسازهای مادون قرمز چگونه کار میکنند؟
تابش مادون قرمز ساطع شده توسط هدف وارد محدوده سنجش آشکارساز حرارتی میشود، سپس آشکارساز مادون قرمز سیگنال تابش با شدتهای مختلف را به سیگنال الکتریکی متناظر تبدیل میکند و سپس از طریق تقویت و پردازش ویدئو، تصویر مادون قرمز قابل مشاهده با چشم غیر مسلح تشکیل میشود.
