1280x1024 12μm ماژول دوربین مادون قرمز خنک کننده هسته تشخیص برد بلند
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xکیفیت بالا | 1280x1024 | پیچ پیکسل | 12 میکرومتر |
---|---|---|---|
نرخ فریم | 50 هرتز / 100 هرتز | NETD | ≤20mK |
اندازه | 165x86x107 میلی متر | محدوده طیفی | 3.7 ~ 4.8μm مگاوات |
برجسته | ماژول دوربین مادون قرمز خنک کننده 12 میلی متری,ماژول دوربین مادون قرمز خنک کننده 1280x1024,آشکارساز مادون قرمز خنک کننده RS058F |

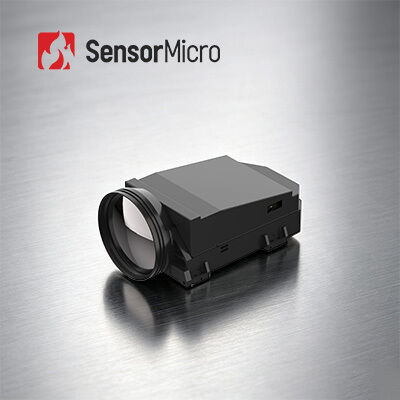

ماژول دوربین خنکشده با تشخیص برد بلند 1280x1024 / 12μm MWIR MCT با لنز زوم 37.5 تا 750 میلیمتر
ماژول دوربین حرارتی با وضوح بالا GAVIN1212 ردیاب MWIR خنک شده با آرایه بزرگ 1280x1024/12μm را ادغام می کند.الگوریتمهای مختلف پردازش تصویر در دستگاه الکترونیکی GAVIN1212 تعبیه شدهاند تا در تاریکی کامل یا شرایط بد آبوهوایی، تصاویر مادون قرمز شفاف را تولید کنند.این می تواند خطرات و تهدیدات را در فواصل دور شناسایی و شناسایی کند در حالی که جزئیات بیشتری از هدف را در فاصله کوتاه ارائه می دهد.
با آرایه بزرگ رزولوشن 1280x1024 می تواند میدان دید وسیع تری را درک کرده و جزئیات بیشتری از تصویر ارائه دهد.اندازه پیکسل کاهش یافته 12 میکرومتر وضوح فضایی بهتری را ارائه میکند و با فوکوس لنز نوری کوتاهتر برای دستیابی به ماموریت برد یکسان مطابقت دارد.این یک انتخاب ایده آل برای یکپارچه ساز سیستم های EO-IR است تا محموله خود را برای کاربردهای هوایی یا کشتی طراحی کند.
تصاویر مگا پیکسل
• 1280×1024 وضوح بالا برای FOV وسیع تر و مسافت طولانی تر
• اندازه پیکسل 12μm برای وضوح فضایی بهتر
کیفیت شفاف شارپ
• یکنواختی خوب، نرخ پیکسل موثر (99.5٪)
• حساسیت بالا، NETD≤20mK
ادغام سریع
• پشتیبانی از رابط Cameralink، خروجی داده تصویر RAW/YUV
• پیکربندی های مختلف نوری زوم پیوسته اختیاری هستند
مدل | GAVIN1212 |
عملکرد آشکارساز IR | |
وضوح | 1280x1024 |
Pixel Pitch | 12 میکرومتر |
کرایو کولر | RS058F |
محدوده طیفی | 3.7μm × 4.8μm مگاوات |
زمان خنک شدن (20 درجه سانتیگراد) | ≤8 دقیقه |
NETD (20 درجه سانتیگراد) | ≤20mK |
پردازش تصویر | |
نرخ فریم | 50 هرتز / 100 هرتز |
حالت کم نور | خطی / هیستوگرام / مختلط |
زوم دیجیتال | ×1/×2/×4 |
جهت تصویر | چرخش افقی/عمودی/مورب |
الگوریتم تصویر | NUC/AGC/IDE |
مشخصات برق | |
رابط خارجی استاندارد | J30JZ 25pin;رابط خروجی ویژه HDMI |
ویدئوی آنالوگ | / |
ویدیو دیجیتال | خروجی HDMI: YUV خروجی لینک دوربین: 16 بیت RAW/YUV |
همگام سازی خارجی | همگام سازی خارجی قاب: سطح RS422 |
ارتباط | RS422، 115200bps |
منبع تغذیه | 24 ولت ± 1 ولت |
مصرف برق پایدار | 16 وات |
ابعاد (میلی متر) | 165x86x107 |
وزن | ≤1600 گرم |
دمای عملیات | -40 درجه سانتی گراد ~ 60+ درجه سانتی گراد |
بزرگی ارتعاش | لرزش: GJB حمل و نقل با سرعت بالا روی خودرو شوک: موج نیمه سینوسی، 40 گرم 11 میلی ثانیه، 3 محور 6 جهت هر کدام 3 بار |
لنز نوری | |
لنز اختیاری | زوم پیوسته: 37.5 ~ 750mm/F4 زوم ثابت: 19mm/F2;40mm/F2;240mm/F2 |
ماژول دوربین مادون قرمز حرارتی GAVIN1212 به طور گسترده در بسیاری از مناطق مانند سیستم نظارت از راه دور، سیستم افزایش دید پرواز، بار چند سنسور و غیره استفاده می شود.
1. تفاوت بین آشکارسازهای IR خنک نشده و سرد شده چیست؟
در حال حاضر دو نوع سنسور تصویربرداری حرارتی مادون قرمز سرد و خنک نشده در بازار وجود دارد.
آشکارساز IR خنک نشده در دمای محیط کار می کند.این بر اساس صنعت نیمه هادی است و بنابراین معمولا می تواند در حجم بزرگ با اندازه کوچک و هزینه کم ساخته شود.آشکارسازهای IR خنک نشده به طور گسترده در دستگاه های قابل حمل / دستی / تلفن همراه استفاده می شوند.
آشکارسازهای IR خنک شده در واحدی بسته بندی می شوند که آنها را در دمای بسیار پایین نگه می دارد که باید توسط یک خنک کننده کرایو پشتیبانی شود.آنها بسیار بزرگتر، گرانتر و کمتر قابل اعتمادتر از سنسورهای خنک نشده هستند، عمدتاً به دلیل سیستم های خنک کننده پیچیده آنها.با این حال، سیستمهای خنکشده فوقالعاده حساس هستند و معمولاً با اپتیکهای فاصله کانونی طولانی کار میکنند تا به ماموریت دوربرد دست یابند.
2. آشکارسازهای مادون قرمز خنک شده چه مزایایی دارند؟
آشکارساز صفحه کانونی مادون قرمز خنک شده در دمای پایینی کار می کند که توسط یک خنک کننده دوار آشکارساز (ddc) ارائه می شود.حساسیت بالایی دارد و می تواند تفاوت دمایی ظریف تری را نسبت به آشکارساز مادون قرمز خنک نشده تشخیص دهد.این می تواند اشیاء را در یک برد بسیار طولانی که بیش از ده کیلومتر دورتر است، شناسایی، شناسایی و تشخیص دهد.ساختار آشکارساز خنک شده بسیار پیچیده است که منجر به هزینه نسبتاً بالایی نسبت به آشکارساز خنک نشده می شود.
