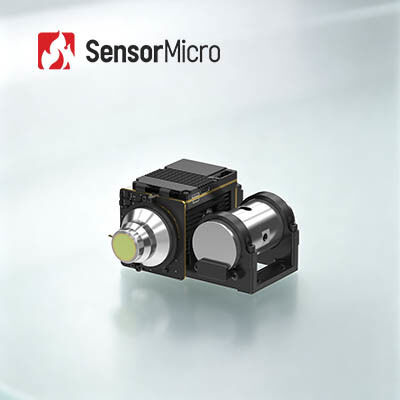

ماژول دوربین حرارتی خنک‌شونده فوق شفاف با وضوح بالا 1280x1024 با پیکسل پیچ 10 میکرومتر و فناوری HOT

  • Ultra Clear 1280x1024 High Definition Cooled Thermal Camera Module with 10μm Pixel Pitch and HOT Technology
محل منبع چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل GAVIN GC1210HMF
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
کیفیت بالا 1280x1024 Pixel Pitch 10 میکرومتر
نرخ فریم 50 هرتز NETD 20mK (F2)؛ 25mK (F4)
وزن (G) ≤570 محدوده طیفی 3.7 ~ 4.8μm مگاوات
برجسته کردن

RS422 هسته ماژول رصد کننده IR خنک شده

,

هسته ماژول 12UM رقیق کننده IR خنک

,

99ماژول های دوربین خنک شده با نرخ پیکسل 0.5٪
پیام بگذارید
توضیحات محصول
ماژول دوربین حرارتی فوق شفاف خنک شده 1280x1024 10μm
خلاصه ی محصول

هسته دوربین مادون قرمز GAVIN GC1210HMF دارای یک آشکارساز 1280 × 1024 / 10μm دمای عملیاتی بالا (HOT) نیمه موج مادون قرمز (MWIR) خنک شده است. در مقایسه با راه حل های سنتی 640 × 512 / 15μm MWIR،این یک سوم پیکسل کوچک تر و چهار برابر بالاتر از رزولوشن آرایه ارائه می دهد، که به طور چشمگیری وضوح تصویر و وضوح تصویر را افزایش می دهدتصویر فرابری دقیق با وضوح مگاپیکسلی.

با استفاده از تکنولوژی HOT، هسته دوربین مادون قرمز GAVIN GC1210HMF عملکرد SWaP را به طور قابل توجهی افزایش می دهد، با ارائه یک اندازه جمع و جور، طراحی سبک وزن و مصرف انرژی کم،که باعث می شود آن را یک راه حل ایده آل برای سیستم های مادون قرمز دور برد با فضای سخت و نیازهای ادغام.

ویژگی های اصلی
  • تصاویر مگا پیکسل- 1280 × 1024 وضوح بالا برای FOV گسترده تر و فاصله طولانی تر با اندازه پیکسل 10μm برای وضوح فضایی بهتر
  • کیفیت شفاف- حساسيت حرارتي بالا، NETD 20mK
  • تکنولوژی HOT برای بهینه سازی نهایی SWaP- پشتیبانی از کار با دمای بالا در 150K، با زمان خنک شدن ≤4min و ابعاد فشرده تا 101 × 101 × 54mm، وزن سبک در فقط 570g
مشخصات محصول
مدل GAVIN GC1210HMF HOT MWIR خنک کننده کادر مادون قرمز
قطعنامه 1280×1024
اندازه پیکسل 10μm
پاسخ طیف 3.7μm±0.2μm 4.8μm±0.2μm
آشکارساز IR NETD ((23°C) 20mK ((F2)
25mK ((F4)
نرخ فریم 50 هرتز
زوم دیجیتال زوم دیجیتال مستمر 1 × تا 8 ×
جهت تصویر افقی/ عمودی/ قطری
الگوریتم تصویر DRC، 2D/3D تصویر کاهش سر و صدا، EE
ویدیوی دیجیتال استاندارد: DVP
گزینه: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/فايبر نوري تک حالت/فايبر نوري چند حالت
همگام سازی خارجی استاندارد: LV-TTL
گزینه: RS422/LVDS
ارتباطات استاندارد: USB2.0/LV-TTL
گزینه: RS422 / CAN / USB3.0 / GigE
منبع برق 12V±1V
مصرف برق ثابت ((23°C) ≤8W
زمان خنک شدن ((23°C) ≤4 دقیقه
اندازه 101×101×54 میلی متر
وزن ≤570g
دمای کار -40°C تا +71°C
گزینه های لنز نوری تمرکز ثابت: 15mm/F2
ژوم مستمر: 15 ~ 300mm / F4, 30 ~ 500mm / F4
کاربردهای صنعتی

ماژول دوربین مادون قرمز حرارتی GAVIN GC1210HMF در بسیاری از زمینه ها مانند NDT ، نظارت بر محیط زیست ، نظارت دوربرد ، تحقیقات علمی و غیره به طور گسترده ای استفاده می شود.

نقاط قوت ما
  • مجموعه متنوع محصولات
  • تخصص فنی عمیق
  • اعتبار سنجی دقیق تضمین کیفیت است
  • تمرکز بر نوآوری و پیاده سازی عملی در سنجش مادون قرمز
  • خدمات پشتیبانی فنی حرفه ای و توسعه مشترک
پرسش های مکرر
دتکتور MCT/HgCdTe چیست؟

MCT که HgCdTe نیز نامیده می شود، به جیوه-کدمیوم-تلورید اشاره دارد که یک ترکیب شیمیایی از تلوئید کدمیوم (CdTe) و تلوئید جیوه (HgTe) و یک ماده رایج در فتودتکتورها است.آشکارساز MCT/HgCdTe یک آشکارساز نوری است که در یک محیط کریوجنیک کار می کند و می تواند اشعه مادون قرمز را تشخیص دهداز سنسورهای حرارتی حساس تر است

دتکتور T2SL چيست؟

T2SL به Superlattice نوع دوم اشاره دارد که یک ماده مصنوعی با رشد دوره ای متناوب در اندازه نانومتر است.مانند جرم موثر الکترون بزرگ، ضریب جذب بزرگ و بهره وری کوانتومی بالا. در مقایسه با آشکارساز مادون قرمز MCT، آشکارساز مادون قرمز T2SL یکسانی مواد خوب، هزینه کم،و عملکرد مشابهی با آشکارساز مادون قرمز MCT در باند موج متوسط و بلند، اما مزایای زیادی در باند موج بسیار طولانی دارد.
