320x256 ماژول های دوربین 30μm خنک شده با 55 میلیمتر VOCs لنز تشخیص نشت گاز
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xسبک | ماژول مادون قرمز خنک شده | وضوح | 320x256 / 30μm |
---|---|---|---|
NETD | ≤15mK | محدوده طیفی | 3.2±0.1~3.5±0.1μm |
اندازه | 155x67x80mm | لنز اختیاری | بزرگنمایی ثابت |
برجسته | ماژول های دوربین خنک کننده 320x256,ماژول های دوربین خنک کننده لنز 55 میلی متر,ماژول های دوربین گازسوز VOCs |

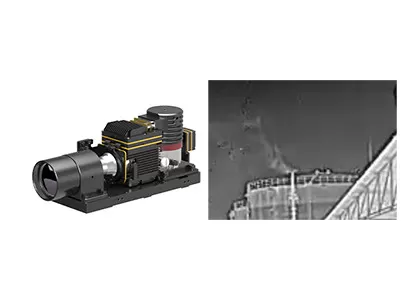

ماژول دوربین مادون قرمز خنکشده 320x256 / 30μm با لنز 55 میلیمتری برای تشخیص نشت گاز VOCs
ترکیبات آلی فرار یا VOC ها گازهایی هستند که از محصولات یا فرآیندها در هوا منتشر می شوند.برخی به خودی خود مضر هستند، از جمله برخی که باعث سرطان می شوند.علاوه بر این، آنها می توانند با گازهای دیگر واکنش نشان دهند و پس از قرار گرفتن در هوا، آلاینده های دیگر هوا را تشکیل دهند.
GAS330 یک ماژول تصویربرداری حرارتی مادون قرمز خنک شده است که به طور ویژه برای تشخیص نشت گاز طراحی شده است.این آشکارساز مادون قرمز MWIR خنکشده 320x256 / 30 میکرومتر را ادغام میکند و از فناوری فیلتر طول موج طیفی برای تجسم VOCهای نامرئی که با چشم غیر مسلح قابل مشاهده نیستند، استفاده میکند.
سازندگان دوربین می توانند دوربین تشخیص نشت گاز خود را بر اساس این ماژول به راحتی و کارآمد طراحی کنند.
Global Sensor Technology در طراحی، ساخت، فروش و بازاریابی سنسور تشخیصگر حرارتی و ماژول حسگر تصویر حرارتی تخصص دارد.ما می توانیم انواع راه حل های تصویربرداری حرارتی مادون قرمز را به مشتریان خود ارائه دهیم که زمان توسعه ثانویه را کوتاه می کند و هزینه را برای مشتریان بسیار کاهش می دهد.
- وضوح: 320x256
- گام پیکسل: 30 میکرومتر
- NETD≤15mK، حساسیت بالا
- پاسخ طیفی: 3.2μm±0.1μm~3.5μm±0.1μm
- طول موج قابل تنظیم بر اساس نیازهای مختلف
- به راحتی با رابط DVP/CameraLink یکپارچه شوید
مدل | GAS330 |
عملکرد آشکارساز IR | |
وضوح | 320x256 |
Pixel Pitch | 30 میکرومتر |
کرایو کولر | RS058 |
محدوده طیفی | 3.2μm±0.1μm~3.5μm±0.1μm MW |
زمان خنک شدن (20 درجه سانتیگراد) | ≤8 دقیقه |
NETD (20 درجه سانتیگراد) | ≤15mK |
پردازش تصویر | |
نرخ فریم | 30 هرتز |
حالت کم نور | خطی / هیستوگرام / مختلط |
زوم دیجیتال | ×1/×2/×4 |
جهت تصویر | چرخش افقی/عمودی/مورب |
الگوریتم تصویر | NUC/AGC/IDE |
مشخصات برق | |
رابط خارجی استاندارد | J30JZ 25 پین |
ویدئوی آنالوگ | رفیق |
ویدئوی دیجیتال | 16 بیت RAW/YUV: خروجی 16 بیت DVP/Link دوربین |
همگام سازی خارجی | همگام سازی خارجی قاب: سطح RS422 |
ارتباط | RS422، 115200bps |
منبع تغذیه | 20 ~ 28 VDC |
مصرف برق پایدار | 12 وات |
ابعاد (میلی متر) | 155×67×80 |
وزن | ≤900 گرم |
دمای عملیات | -40 درجه سانتی گراد ~ 60+ درجه سانتی گراد |
بزرگی ارتعاش | لرزش: GJB حمل و نقل با سرعت بالا روی خودرو شوک: موج نیمه سینوسی، 40 گرم 11 میلی ثانیه، 3 محور 6 جهت هر کدام 3 بار |
لنز نوری | |
لنز اختیاری | زوم ثابت: 23mm/F1.5;55mm/F1.5 |
دوربین تصویربرداری حرارتی تشخیص نشت گاز GAS330 برای تجسم VOC های نامرئی (ترکیبات آلی فرار) و تشخیص نشت گاز مانند: متان، اتان، پروپان، بوتان، پنتان، هگزان، هپتان، اکتان، اتیلن، پروپیلن، ایزوپرن، متانول استفاده می شود. اتانول، بوتانون، بنزن، تولوئن، زایلن، اتیل بنزن و غیره
1. تصویربرداری حرارتی مادون قرمز چیست؟
در طبیعت، تمام اجسامی که دمای آنها بالاتر از صفر مطلق (- 273 ℃) است، می توانند پرتوهای فروسرخ بتابانند.با استفاده از ردیاب دوربین مادون قرمز برای اندازه گیری اختلاف دمای تابش مادون قرمز بین خود هدف و پس زمینه، می توانید تصاویر مادون قرمز مختلفی را دریافت کنید که به آنها تصاویر حرارتی نیز می گویند.
2. آشکارسازهای مادون قرمز چگونه کار می کنند؟
تشعشعات مادون قرمزی که از هدف ساطع می شود وارد محدوده حسگر آشکارساز حرارتی می شود، سپس آشکارساز مادون قرمز سیگنال تشعشع با شدت های مختلف را به سیگنال الکتریکی مربوطه تبدیل می کند و سپس از طریق تقویت و پردازش تصویری، تصویر مادون قرمز را تشکیل می دهد که توسط دستگاه قابل مشاهده است. چشم غیر مسلح.
3. مزایای آشکارسازهای مادون قرمز خنک شده چیست؟
آشکارساز صفحه کانونی مادون قرمز خنک شده در دمای پایینی کار می کند که توسط یک خنک کننده دوار آشکارساز (ddc) ارائه می شود.حساسیت بالایی دارد و می تواند تفاوت دمایی ظریف تری را نسبت به آشکارساز مادون قرمز خنک نشده تشخیص دهد.این می تواند اشیاء را در یک برد بسیار طولانی که بیش از ده کیلومتر دورتر است، شناسایی، شناسایی و تشخیص دهد.ساختار آشکارساز خنک شده بسیار پیچیده است که منجر به هزینه نسبتاً بالایی نسبت به آشکارساز خنک نشده می شود.
