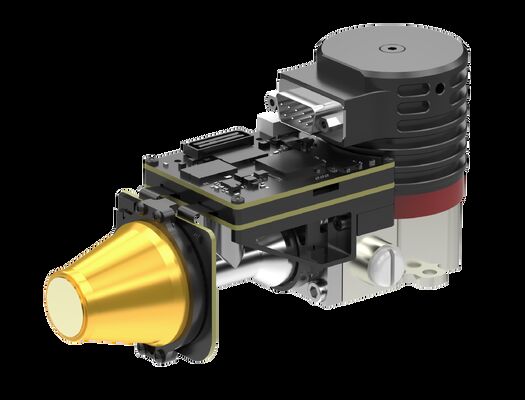

یکپارچه سازی سریع خنک کننده IR Core Core EYAS1212 مگا پیکسل 1280x1024 / 12μm

محل منبع ووهان ، استان هوبی ، چین
نام تجاری GST
گواهی ISO9001:2015; RoHS; Reach
شماره مدل EYAS1212
مقدار حداقل تعداد سفارش 1 قطعه
قیمت Negotiable
شرایط پرداخت L/C ، T/T

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
وضوح 1080x1024 Pixel Pitch 12μm
NETD m20mK محدوده طیفی 3.7 ~ 4.8μm مگاوات
اندازه 149x58.5x71 میلی متر نرخ فریم 1 ~ 100 هرتز قابل تنظیم
برجسته

دوربین خنک کننده IR 1280x1024

,

هسته دوربین سرد شده

,

دوربین EYAS1212 دوربین خنک کننده

پیام بگذارید
توضیحات محصول
EYAS1212 هسته حرارتی سرد شده



EYAS1212 مگا پیکسل 1280x1024 / 12μm MCT MWIR ماژول مادون قرمز خنک کننده برای ادغام سریع



توضیحات محصول



EYAS1212 یک ماژول مادون قرمز خنک کننده آنالوگ-دیجیتال با وضوح بالا است که بر اساس فرمت های 1280x1024 با فرکانس 12μm IR FPA طراحی شده است.



این ماژول AD شامل یک برد مجاورت است که زمان بندی FPA و منابع تغذیه حساس را ارائه می دهد.علاوه بر این ، رابط Camera Link داده های خام 16 بیتی را خروجی می دهد که ادغام آشکارساز را با سیستم بسیار ساده می کند.



بنابراین ، ماژول EYAS1212 AD برای مشتریان OEM انجام آزمایش سریع پذیرش بر روی آشکارساز مادون قرمز سرد شده GST C1212M 1280x1024 / 12μm ، شروع سریع توسعه ثانویه و کوتاه شدن دوره توسعه ماژولهای مادون قرمز سرد شده یا دوربینهای حرارتی مادون قرمز یا سیستمهای خنک کننده را کوتاه می کند. آشکارسازهای مادون قرمز



Global Sensor Technology عرضه کننده حسگرهای آشکارساز مادون قرمز و هسته های دوربین حرارتی OEM است.ما بیش از 10 سال تجربه در صنایع تصویربرداری حرارتی مادون قرمز داریم.ما تیم خدمات پس از فروش حرفه ای داریم تا به مشتریان پاسخ حرفه ای ارائه دهیم.در صورت هر گونه سوال یا مشکلی ، لطفاً در هر زمان با ما تماس بگیرید ، ما در اولین زمان پاسخگوی شما هستیم.



ویژگی های اصلی



- توسعه و ادغام آسان

- خروجی رابط Cameralink 16 بیت داده خام ، کنترل پورت سریال

- ساختار یکپارچه ، ابعاد با آشکارساز سازگار است

- منبع تغذیه 5 ولت

- قابلیت ضبط هدف متحرک با سرعت بالا



مشخصات محصول



مدل EYAS1212
عملکرد آشکارساز IR
وضوح 1080x1024
Pixel Pitch 12μm
کرایوکولر RS058F
محدوده طیفی 3.7μm ~ 4.8μm مگاوات
زمان خنک کننده (25 درجه سانتی گراد) 6 دقیقه
NETD مطلوب (20 درجه سانتی گراد) m20mK
حالت کار
نرخ فریم 1 ~ 100 هرتز قابل تنظیم
حالت کار عکس فوری ؛حالت ادغام ITR/IWR ؛حالت ویندوز ؛ضد شکوفه
مشخصات الکتریکی
رابط خارجی استاندارد QSH 60 پین
ویدئوی دیجیتال پیوند دوربین: خروجی داده های خام 16 بیتی
همگام سازی خارجی CC1: INT/Frame External Sync؛CC2: MC External Sync
ارتباطات پورت سریال Cameraralink: TFG +/-، TC +/-؛9600bps
منبع تغذیه پنل تصویربرداری 1 کانال: 5 ولت
کریوکولر 1 کاناله: 24 ولت
مصرف برق پایدار 9 وات
ابعاد (میلی متر) 71 × 58.5 14 149
وزن 80680 گرم
دمای کار -40 ° C ~ +60 ° C
بزرگی ارتعاش ارتعاش: GJB وسیله نقلیه با سرعت بالا
شوک: موج نیمه سینوسی ، 40 گرم 11 میلی ثانیه ، 3 محور 6 جهت 3 بار هر کدام



کاربردهای صنعتی



ماژول تصویربرداری حرارتی EYAS1212 به طور گسترده در بسیاری از مناطق مانند سیستم مانیتورینگ از راه دور ، سیستم تقویت دید پرواز ، بار چند سنسور و غیره استفاده می شود.



یکپارچه سازی سریع خنک کننده IR Core Core EYAS1212 مگا پیکسل 1280x1024 / 12μm 0



درباره تیم مادون قرمز GST



یکپارچه سازی سریع خنک کننده IR Core Core EYAS1212 مگا پیکسل 1280x1024 / 12μm 1



سوالات متداول



1. ویژگی های آشکارساز صفحه کانونی مادون قرمز سرد و سرد نشده چیست؟

آشکارسازهای صفحه کانونی مادون قرمز را می توان به آشکارساز صفحه کانونی مادون قرمز سرد و آشکارساز صفحه کانونی مادون قرمز خنک نشده تقسیم کرد.آشکارساز مادون قرمز خنک در محیط خلاء با دمای پایین با حساسیت بالا کار می کند و می تواند تفاوت های دمایی ظریف تری را تشخیص دهد ، در حالی که آشکارساز صفحه کانونی مادون قرمز خنک نشده نیازی به محیط برودتی ندارد و می تواند در دمای اتاق کار کند.



2. تصویربرداری مادون قرمز برای چه مواردی قابل استفاده است؟

-دید در شب

جستجو و نجات

-آزمون غیر مخرب

-پیشگیری از حالت اپیدمی

-ترموگرافی

-امنیت و نظارت

-آتش نشانی



3. آشکارساز MCT/HgCdTe چیست؟

MCT ، که HgCdTe نیز نامیده می شود ، به جیوه-کادمیوم-تلورید اشاره دارد که ترکیبی شیمیایی از تلورید کادمیوم (CdTe) و تلورید جیوه (HgTe) و یک ماده رایج در آشکارسازهای نوری است.آشکارساز MCT/ HgCdTe یک آشکارساز نوری هدایتی است که در محیط سرمازا عمل می کند و می تواند اشعه مادون قرمز را تشخیص دهد.حساس تر از حسگرهای حرارتی است.
