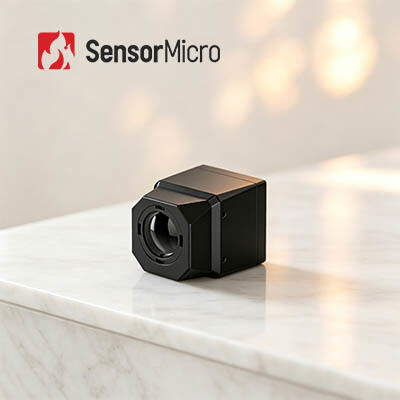

ماژول دوربین مادون قرمز خنک نشده LWIR 256x192 12 میکرومتر با مصرف برق کم 550 میلی وات برای تصویربرداری حرارتی

  • LWIR 256x192 12μm Uncooled Infrared Camera Module with 550mW Low Power Consumption for Thermal Imaging
محل منبع چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل MICO212
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
قطعنامه 256x192 / 12μm ولتاژ تغذیه DC: 5V~24V
مصرف برق معمولی 0.75 وات وزن ＜16±2 گرم
محدوده طیفی 8 تا 14 میکرومتر مصرف برق ثابت ≤550mW@5V، 23±3℃
برجسته کردن

دوربین حرارتی انعطاف پذیر خنک نشده

,

ماژول دوربین امنیتی حرارتی خنک نشده

,

ماژول دوربین LWIR
پیام بگذارید
توضیحات محصول
LWIR 256x192 12μm ماژول دوربین مادون قرمز بدون خنک کننده برای دوربین امنیتی حرارتی
خلاصه ی محصول

طراحی شده برای یکپارچه سازی تصویربرداری حرارتی درجه صنعتی، هسته دوربین مادون قرمز فوق کمپیکت MICO212 یک کشنده مادون قرمز 256×192/12μm بدون خنک شدن و تراشه ASIC اختصاصی را اتخاذ می کند،دستیابی به بهره وری انرژی فوق العاده و عملکرد تصویربرداری قابل اعتمادبا ابعاد فشرده 22.2 × 22.2 × 28.4 میلی متر (به غیر از لنز) ، بدن سبک وزن 16 ± 2g و مصرف انرژی بسیار کم 550mW ، بهینه سازی SWaP برتر را ارائه می دهد.ماژول پشتیبانی از CVSB بومی، خروجی ویدئویی USB و MIPI با انتقال سیگنال آنالوگ و دیجیتال اختیاری، بدون نیاز به کار توسعه اضافی.

ویژگی های اصلی
  • راه حل مقرون به صرفهمجهز به آشکارگر مادون قرمز 256 × 192 / 12μm بدون خنک کننده که مزایای واضح هزینه را با تراشه ASIC اختصاصی یکپارچه برای بهره وری انرژی بالا ارائه می دهد
  • طراحی بهینه شده SWaP:اندازه فوق کمپکت (22.2 × 22.2 × 28.4mm) ، وزن سبک (16 ± 2g) و مصرف انرژی کم (550mW)
  • توسعه آسان و ادغام سریع:ارائه خروجی ویدئویی آنالوگ یا دیجیتال بومی که از استانداردهای CVSB / USB / MIPI با حداقل تلاش طراحی ساختاری پشتیبانی می کند
مشخصات محصول
مدل MICO212
آشکارساز IR مواد حساس: VOx
وضوح: 256×192
اندازه پیکسل: 12μm
NETD: ≤30mK/F1.0/25°C
پاسخ طیف: 8~14μm
لنز های نوری فوکوس/F#: 10mm/F1.0-FF
FOV: 17.5° ((H) × 13.2° ((V)
محدوده شناسایی (8 پیکسل): 99m (5'11 "شخص) / 360m (4m × 3m خودرو)
نوع: فوکوس ثابت Athermal
بسته بندی/پوشش اول لنز: IP67 / HD
پردازش تصویر ویدیوی آنالوگ: PAL (پیش فرض) / NTSC
ویدیوی دیجیتال: USB
زمان راه اندازی: ≤6s
الگوریتم تصویر: NUC/3D/2D/DRC/EE/SFFC
رنگ ساختگی 11 نوع - قابل تنظیم
رابط الکتریکی رابط استاندارد خارجی: 3PIN (A1251-WV-S-3P)
رابط ویدیویی: CVBS. USB.
منبع برق ولتاژ تغذیه: DC: 5V ~ 24V
مصرف برق ثابت: ≤550mW@5V، 23±3°C
ماشین آلات ابعاد: ≤ 22،2 میلی متر × 22،2 میلی متر × 28،4 میلی متر (L × W × H)
وزن: <16±2g
سازگاری با محیط زیست دمای کار: -40°C ~ +70°C
دمای نگهداری: -45°C+85°C
رطوبت: 5٪ تا 95٪، بدون فشرده سازی
ارتعاش: ارتعاش تصادفی، 5.35grms، 3- محور
ضربه: نصف موج سینوس، 40g / 11ms، 3 محور، 6 جهت
گواهینامه ROHS2.0/REACH
کاربردهای صنعتی

ماژول تصویربرداری حرارتی MICO212 در ترموگرافی ، نظارت بر امنیت ، روبات ها ، سخت افزار هوشمند ، ADAS ، آتش نشانی و نجات و زمینه های مرتبط استفاده می شود.

مزایای محصول
  • مجموعه محصولات متنوع:طیف گسترده ای از فرمت ها از جمله آشکارسازان مادون قرمز، هسته های دوربین و ماژول ها
  • انواع متنوع محصول:چندین رزولوشن آرایه، اندازه پیکسل، باند موج و ترکیبی از گزینه های لنز
  • عملکرد خارق العاده:تصویربرداری واضح، اندازه فشرده، مصرف انرژی کم، حساسیت بالا و قابلیت اطمینان بالا
  • ادغام آسان:گزینه های رابط متعدد برای یکپارچه سازی ساده و توسعه سریع
پرسش های مکرر
تفاوت بين دتکتورهای IR بدون خنک کننده و خنک کننده چيست؟

در حال حاضر دو نوع سنسور تصویربرداری حرارتی مادون قرمز در بازار وجود دارد: خنک شده و خنک نشده.

آشکارسازان IR بدون خنک کنندهبر اساس فناوری نیمه هادی، می توان آنها را در حجم های بزرگ با اندازه کوچک و هزینه کم تولید کرد، که آنها را برای دستگاه های قابل حمل / دستی / تلفن همراه ایده آل می کند.

آشکارسازان IR خنک شدهدر واحدهای بسته بندی شده که دمای بسیار پایین را با استفاده از خنک کننده های کریو حفظ می کنند. آنها بزرگتر، گران تر و کمتر قابل اعتماد به دلیل سیستم های خنک کننده پیچیده هستند.اما حساسيت باورنکردنی ارائه می دهند و با اپتیک های فاصله فوکال بلند برای ماموریت های دوربرد کار می کنند.
