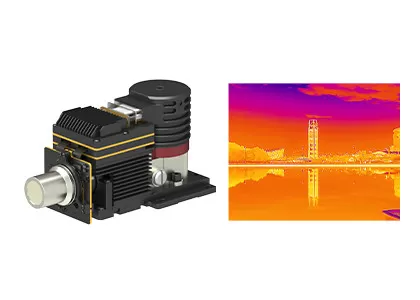

640x512 15μm T2SL LWIR ماژول دوربین حرارتی رزولوشن بالا GAVIN615L

  • 640x512 15μm T2SL LWIR Thermal Camera Module High Resolution GAVIN615L
محل منبع ووهان ، استان هوبی ، چین
نام تجاری GST
گواهی ISO9001:2015; RoHS; Reach
شماره مدل GAVIN615L
مقدار حداقل تعداد سفارش 1 قطعه
قیمت Negotiable
شرایط پرداخت L/C ، T/T

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
وضوح 640x512 / 15μm NETD m25mKK
محدوده طیفی 7.7 ~ 9.5μm LW اندازه 155x67x80mm
فن آوری مادون قرمز مواد T2SL
برجسته

ماژول دوربین حرارتی T2SL

,

ماژول دوربین حرارتی GAVIN615L
پیام بگذارید
توضیحات محصول
GST GAVIN615L



ماژول تصویربرداری حرارتی خنک کننده GAVIN615L با وضوح بالا 640x512 / 15µm T2SL LWIR



توضیحات محصول



GAVIN615L یک ماژول تصویربرداری حرارتی با موج بلند سرد شده است که توسط فناوری سنسور جهانی (GST) توسعه یافته است.این دستگاه شامل یک آشکارساز T2SL LWIR IR با وضوح بالا 640x512 / 15µm با کریوکولر RS058 است ، قطعات الکترونیکی سخت افزاری و الگوریتم های مختلف پردازش تصویر نیز برای ارائه تصاویر حرارتی واضح و واضح تعبیه شده اند.



GAVIN615L در محدوده طیفی 7.7 ~ 9.5μm ، با عملکرد بالا در شرایط شن و ماسه یا گرد و غبار کار می کند و تحت تأثیر سوسو زدن نور خورشید یا شعله دمای بالا قرار نمی گیرد.



ویژگی های اصلی



- نیازهای تشخیص برد بلند را برآورده کنید

- حساسیت بالا

- تشخیص دوربرد

- ادغام آسان با سیستم

- رابط DVP/دوربین ، خروجی تصویر RAW/YUV

- انواع لنزهای زوم اپتیکال پیوسته در دسترس هستند



مشخصات محصول



مدل GAVIN615L
عملکرد آشکارساز IR
وضوح 640x512
Pixel Pitch 15μm
کرایوکولر RS058
محدوده طیفی 7.7μm ~ 9.5μm LW
زمان خنک کننده (20 درجه سانتی گراد) 7 دقیقه
NETD (20 درجه سانتی گراد) m25mKK
پردازش تصویر
نرخ فریم 50 هرتز/100 هرتز
حالت کم نور شدن خطی/هیستوگرام/مخلوط
زوم دیجیتال 1 پوند/2 پوند/4 پوند
جهت تصویر افقی/عمودی/مورب تلنگر
الگوریتم تصویر NUC/AGC/IDE
مشخصات الکتریکی
رابط خارجی استاندارد J30JZ 25 پین
فیلم آنالوگ رفیق
ویدئوی دیجیتال 16bit RAW/YUV: خروجی DVP 16bit/Camera
همگام سازی خارجی Frame External Sync: سطح RS422
ارتباطات RS422 ، 115200bps
منبع تغذیه 20 ~ 28VDC
مصرف برق پایدار 14 وات
ابعاد (میلی متر) 80 × 67 15 155
وزن 00900 گرم
درجه حرارت عملیات -40 ° C ~ +60 ° C
بزرگی ارتعاش ارتعاش: GJB وسیله نقلیه با سرعت بالا
شوک: موج نیمه سینوسی ، 40 گرم 11 میلی ثانیه ، 3 محور 6 جهت 3 بار هر کدام
لنز نوری
لنز اختیاری بزرگنمایی ثابت: 25 میلی متر/F2



کاربردهای صنعتی



ماژول دوربین مادون قرمز سرد شده GAVIN615L به طور گسترده در بسیاری از مناطق مانند سیستم مانیتورینگ از راه دور ، سیستم تقویت دید پرواز ، بار چند سنسور و غیره استفاده می شود.



640x512 15μm T2SL LWIR ماژول دوربین حرارتی رزولوشن بالا GAVIN615L 0



نمایشگاه ها

640x512 15μm T2SL LWIR ماژول دوربین حرارتی رزولوشن بالا GAVIN615L 1



سوالات متداول



1. چگونه می توان وضوح مناسب آشکارساز مادون قرمز را انتخاب کرد؟
این بستگی به نیازها و کاربردهای واقعی محصولات شما دارد و قیمت نیز عاملی است که باید در نظر گرفته شود.اگر کیفیت تصویر بالا نیست ، می توانید آشکارساز مادون قرمز با وضوح پایین مانند 120x90 ، 256x192 ، 400x300 را انتخاب کنید.اگر برای اهداف خاصی مانند نظارت از راه دور به تصویر بسیار واضح نیاز دارید ، می توانید آشکارساز مادون قرمز با وضوح بالا 1280x1024 را انتخاب کنید.



2. چگونه می توان رنگ شبه مناسب را برای تصویربرداری حرارتی انتخاب کرد؟
- سفید خاکستری برای هدف با اختلاف دمای کوچک مناسب تر است
- رنگ قرمز و آبی بیشتر برای صحنه ای مناسب است که باید نقاط مشکل پیدا شود.
- قرمز آهنی پالت رنگ استاندارد صنعت برق است.
توجه: مهم نیست که کدام پالت را انتخاب کنید ، دمای حرارتی به هیچ وجه تغییر نخواهد کرد.



3. چگونه می توان لنز دوربین حرارتی مادون قرمز مناسب را انتخاب کرد؟
- لنز استاندارد می تواند اهداف عادی را با فاصله مناسب برآورده کند
- برای لنزهای تله ، برای اهدافی مناسب است که نسبتاً کوچک هستند و باید از فاصله دور مشاهده شوند
- برای مشاهده جزئیات بیشتر اجسام در فاصله نزدیک ، لنزهای واید بهتر است.
- لنز ماکرو برای دیدن هدف بسیار نازک با فاصله نزدیک ، مانند مدار تراشه است.
