ماژول دوربین حرارتی خنک‌شونده با رزولوشن 1280x1024 و پیکسل پیچ 10 میکرومتر برای تشخیص برد بلند

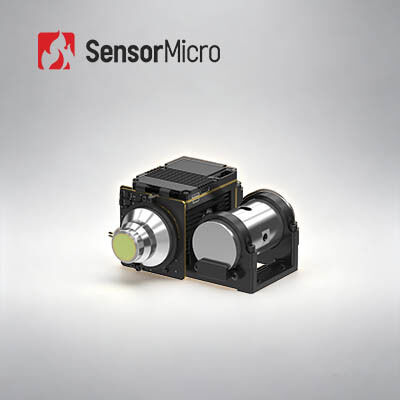

  • 1280x1024 High Definition 10μm Pixel Pitch Cooled Thermal Camera Module for Long Range Detection
محل منبع چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل GAVIN GC1210HMF
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
کیفیت بالا 1280x1024 Pixel Pitch 10 میکرومتر
نرخ فریم 50 هرتز NETD 20mK (F2)؛ 25mK (F4)
مصرف برق ثابت (23℃) ≤8w محدوده طیفی 3.7 ~ 4.8μm مگاوات
برجسته کردن

1280x1024 دوربین IR خنک کننده

,

100Hz دوربین خنک کننده IR

,

ماژول دوربین GST ir
پیام بگذارید
توضیحات محصول
1280x1024 10μm ماژول دوربین حرارتی گرم خنک شده
خلاصه ی محصول

ماژول دوربین مادون قرمز خنک شده GAVIN GC1210HMF یکی از اعضای ماژول های تصویربرداری حرارتی سری GAVIN GC HOT است.آن را دارای یک 1280x1024 / 10μm ريزولوشن بالا MCT MWIR آشکارگر IR با الکترونیک سخت افزار یکپارچه و الگوریتم های پردازش تصویر پیشرفته برای ارائه تیز، عکس های حرارتی شفاف.

با آرایه وضوح 1280x1024 بزرگ، این ماژول زمینه دید گسترده تر و جزئیات تصویر بهبود یافته را فراهم می کند.اندازه پیکسل 10μm کاهش یافته رزولوشن فضایی برتر و سازگاری با تمرکز لنز نوری کوتاه تر را برای عملکرد محدوده معادل ارائه می دهد، که آن را انتخاب ایده آل برای یکپارچه سازان سیستم طراحی برنامه های سفارشی می کند.

ویژگی های اصلی
تصویربرداری مگاپیکسلی، کیفیت عالی
  • توسعه یافته با 1280 × 1024 / 10μm HOT MWIR خنک کش مادون قرمز برای وضوح بالا، کیفیت تصویر دقیق
  • الگوریتم های پردازش تصویر پیشرفته یکپارچه از جمله DRC، کاهش نویز 2D / 3D و افزایش لبه EE برای تصویربرداری واضح تر
تکنولوژی HOT برای بهینه سازی نهایی SWaP
  • پشتیبانی از کار با دمای بالا در 150K با زمان خنک شدن ≤4 دقیقه
  • ابعاد فشرده 101×101×54mm و وزن سبک فقط 570g
رابط های غنی، ادغام آسان
  • از خروجی های ویدیویی متعدد پشتیبانی می کند: Cameralink، USB3.0، GigE، HDMI، SDI، MIPI و فیبر نوری
  • گزینه های خروجی داده های تصویری RAW/YUV انعطاف پذیر
مشخصات محصول
مدل گاوین GC1210HMF
قطعنامه 1280×1024
اندازه پیکسل 10μm
پاسخ طیف 3.7μm±0.2μm 4.8μm±0.2μm
آشکارساز IR NETD ((23°C) 20mK ((F2)
25mK ((F4)
نرخ فریم 50 هرتز
زوم دیجیتال زوم دیجیتال مستمر 1 × تا 8 ×
جهت تصویر افقی/ عمودی/ قطری
الگوریتم تصویر DRC، 2D/3D تصویر کاهش سر و صدا، EE
ویدیوی دیجیتال استاندارد: DVP
گزینه: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/فايبر نوري تک حالت/فايبر نوري چند حالت
همگام سازی خارجی استاندارد: LV-TTL
گزینه: RS422/LVDS
ارتباطات استاندارد: USB2.0/LV-TTL
گزینه: RS422 / CAN / USB3.0 / GigE
منبع برق 12V±1V
مصرف برق ثابت ((23°C) ≤8W
زمان خنک شدن ((23°C) ≤4 دقیقه
اندازه ((ملی متر) ۱۰۱×۱۰۱×۵۴
وزن ((g) ≤570
دمای کار -40°C تا +71°C
گزینه های لنز نوری تمرکز ثابت: 15mm/F2
ژوم مستمر: 15 ~ 300mm / F4, 30 ~ 500mm / F4
کاربردهای صنعتی
  • آزمایش غیر مخرب (NDT)
  • نظارت بر محیط زیست
  • نظارت از راه دور
  • تحقیقات علمی
ظرفیت تولید
تکنولوژی های آشکارساز مادون قرمز داخلی
  • 8 اینچ 0.11μm VOx غیر خنک کننده کشنده های مادون قرمز
  • 8 اینچ 0.5μm MCT خنک کش های مادون قرمز
  • آشکارسازهای مادون قرمز خنک شده 8 اینچ 0.5μm T2SL
ظرفیت تولید و مزایا
  • 6 میلیون آشکارساز مادون قرمز خود ساخته شده در سال
  • 30تاسیسات تولید نیمه هادی
  • 20مساحت اتاق های تمیز
پرسش های مکرر
دتکتور MCT/HgCdTe چیست؟

MCT، که HgCdTe نیز نامیده می شود، به جیوه-کادمیوم-تلورید اشاره دارد که یک ترکیب شیمیایی از تلورید کادمیوم (CdTe) و تلورید جیوه (HgTe) و یک ماده رایج در فتودتکتورها است.آشکارساز MCT/HgCdTe یک آشکارساز نوری است که در یک محیط کریوجنیک کار می کند و می تواند اشعه مادون قرمز را تشخیص دهداز سنسورهای حرارتی حساس تر است.

دتکتور T2SL چيست؟

T2SL به Superlattice نوع دوم اشاره دارد که یک ماده مصنوعی با رشد دوره ای متناوب در اندازه نانومتر است.مانند جرم موثر الکترون بزرگ، ضریب جذب بزرگ و بهره وری کوانتومی بالا. در مقایسه با آشکارساز مادون قرمز MCT، آشکارساز مادون قرمز T2SL یکسانی مواد خوب، هزینه کم،و عملکرد مشابهی با آشکارساز مادون قرمز MCT در باند موج متوسط و بلند، اما مزایای زیادی در باند موج بسیار طولانی دارد.
