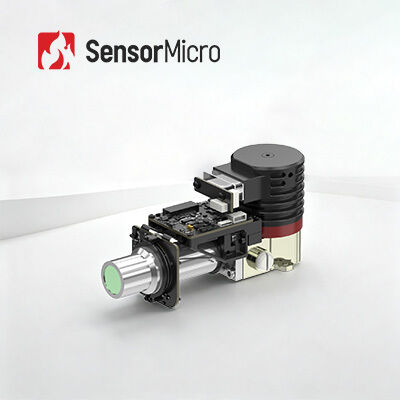

RS058 Cryocooler Module Cooled Thermal Camera با وضوح 640x512 25mK NETD و اندازه پیکسل 15μm
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | EYAS G615LA |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 / 15μm | NETD | 25 میلیون |
|---|---|---|---|
| محدوده طیفی | 7.7 میکرومتر ± 0.2μm ～ 9.4μm ± 0.3μm mm | اندازه | 145×60×78 میلی متر |
| وزن | ≤590 گرم | زمان خنک کننده (23℃) | ≤7 دقیقه 30 ثانیه |
| برجسته کردن | ماژول دوربین حرارتی RS058,ماژول دوربین حرارتی 640x512 |
||
توضیحات محصول

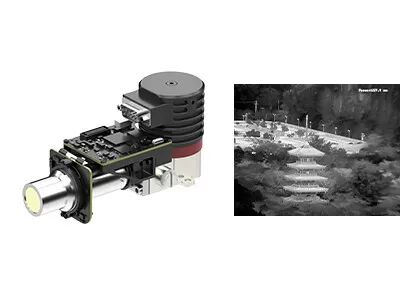

ماژول دوربین حرارتی خنک شده با کرایوکولر RS058 T2SL LWIR 640x512 / 15 میکرومتر
ادغام آسان ماژول مادون قرمز خنک شده T2SL LWIR 640x512 / 15 میکرومتر
ماژول AD خنک شده EYAS G615LA یک ماژول مادون قرمز خنک شده آنالوگ-دیجیتال LWIR است که بر اساس فرمتهای 640x512 با گام 15 میکرومتر FPA مادون قرمز ساخته شده است. NETD معمولی EYAS G615LA 25mK است. حساسیت حرارتی بالا، تشخیص یا شناسایی تفاوتهای بسیار کوچک تابش مادون قرمز را در فواصل بسیار طولانی تضمین میکند.
EYAS G615LA شامل یک برد مجاورت است که زمانبندی FPA و منابع تغذیه حساس را فراهم میکند. علاوه بر این، رابط Camera Link دادههای خام 16 بیتی را خروجی میدهد که ادغام آشکارساز را در سیستم بسیار ساده میکند.
بنابراین، ماژول EYAS G615LA برای مشتریان OEM امکان انجام تست پذیرش سریع بر روی آشکارساز مادون قرمز خنک شده LWIR 640x512/15 میکرومتر، شروع توسعه ثانویه سریع و کوتاه کردن دوره توسعه ماژولهای مادون قرمز خنک شده یا دوربینهای حرارتی کامل یا سیستمهای مبتنی بر آشکارسازهای مادون قرمز خنک شده را فراهم میکند.
ویژگیهای اصلی
- تبدیل آنالوگ به دیجیتال، توسعه شتابیافته- مبتنی بر آشکارسازهای مادون قرمز خنک شده LWIR 640x512/15 میکرومتر، ادغام شده با مدار AD برای تبدیل آنالوگ به دیجیتال. طراحی یکپارچه با ابعاد سازگار با آشکارساز.
- LWIR برای تشخیص ضد تداخل- نفوذ قوی از طریق گرد و غبار و شن، مناسب برای محیطهای پیچیده. تحت تأثیر بازتابهای خورشید و سطح دریا قرار نمیگیرد. قادر به تشخیص اجسام با دمای پایین.
- عملکرد عالی، ادغام آسان- رابط Cameralink دادههای خام 16 بیتی را با کنترل پورت سریال خروجی میدهد. نرخ فریم بالا قابل تنظیم از 1 تا 200 هرتز، قادر به ثبت اهداف متحرک با سرعت بالا.
مشخصات محصول
| مدل | ماژول AD خنک شده LWIR EYAS G615LA |
|---|---|
| شاخصها | |
| وضوح تصویر | 640×512 |
| اندازه پیکسل | 15 میکرومتر |
| پاسخ طیفی | 7.7 میکرومتر±0.2 میکرومتر تا 9.4 میکرومتر±0.3 میکرومتر |
| NETD آشکارساز مادون قرمز (23 درجه سانتیگراد) | 25mK(F2) |
| حالت کار | |
| نرخ فریم | 1 تا 200 هرتز، قابل تنظیم |
| حالت کار | حالت اسنپ شات، ITR، ITR+اینترلیز، عملکرد ضد هاله، حالت پنجره |
| الکتریکی | |
| رابط خارجی استاندارد | 60 پین: 37201-SM060-032W1R01 5 پین: A1257WR-S-5P-LCP |
| ویدئوی دیجیتال | 16 بیت CameraLink (حالت پایه CameraLink) |
| همگام سازی خارجی | CC1: همگام سازی فریم خارجی |
| ارتباطات | CameraLink UART (پیشفرض)/ RS232 (قابل سفارشیسازی) نرخ باود: 9600bps (پیشفرض) |
| منبع تغذیه | برد AD: 5 ولت کرایوکولر: 24 ولت |
| توان پایدار (23 درجه سانتیگراد) | ≤12 وات |
| زمان خنک شدن (23 درجه سانتیگراد) | ≤7 دقیقه 30 ثانیه |
| ابعاد (میلی متر) | 145×60×78 |
| وزن (گرم) | ≤590 |
| دمای عملیاتی | -40 درجه سانتیگراد تا +71 درجه سانتیگراد |
کاربردهای صنعتی
- NDT (تست غیر مخرب)
- نظارت بر محیط زیست
- نظارت دوربرد
- تحقیقات علمی
خدمات سفارشی
- سفارشی سازی محصول: پیکربندیها را تنظیم کرده و الگوریتمها را برای برآورده کردن الزامات خاص صنعت تطبیق دهید
- پشتیبانی فنی و آموزش در محل: ارائه آموزش عملی راهاندازی سیستم و عملیاتی به مشتریان اصلی
- نوآوری مشترک برای محصولات و بازارهای جدید: همکاری با مشتریان برای توسعه مشترک راهحلهای کاربردی نوآورانه مادون قرمز
سوالات متداول
1. تصویربرداری حرارتی مادون قرمز چیست؟
تصویربرداری حرارتی مادون قرمز روشی است که از تابش مادون قرمز و انرژی حرارتی برای جمعآوری اطلاعات در مورد اشیاء استفاده میکند. بر اساس تفاوت تابش بین جسم و محیط پسزمینه و تفاوت تابش هر قسمت از خود جسم، تصویر حرارتی مادون قرمز میتواند نوسان تابش هر قسمت از صحنه را نشان دهد و در نتیجه ویژگیهای صحنه را نشان دهد.
2. مزیت تصویربرداری حرارتی مادون قرمز چیست؟
• دیدن در تاریکی مطلق
• شناسایی در زیر استتار
• تشخیص دوربرد
• تشخیص توزیع حرارت
• اندازهگیری دما بدون تماس
• آگاهی از اشغال
3. کاربردهای تصویربرداری حرارتی مادون قرمز چیست؟
اندازهگیری دما و تصویربرداری در تمام شرایط آب و هوایی دو عملکرد اساسی فناوری تصویربرداری حرارتی مادون قرمز هستند. محصولات توسعه یافته بر اساس این دو فناوری به طور گسترده در برق، امنیت و نظارت، تولید صنعتی، تحقیقات علمی، پزشکی و سایر زمینههای سنتی استفاده میشوند.
