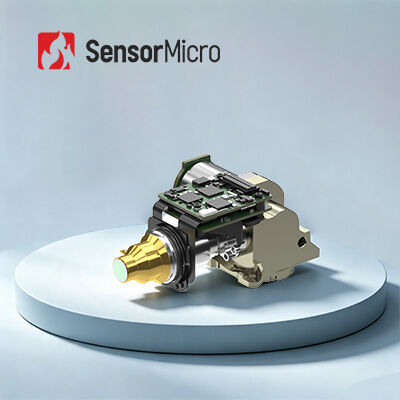

ماژول دوربین خنک شده EYAS G615MB MWIR با وضوح 640x512 و اندازه پیکسل 15μm برای ادغام آسان
| محل منبع | چین |
|---|---|
| نام تجاری | SensorMicro |
| گواهی | ISO9001:2015; RoHS; Reach |
| شماره مدل | EYAS G615MB |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | قابل مذاکره |
| شرایط پرداخت | T/T |
جزئیات محصول
| قطعنامه | 640x512 / 15μm | NETD | 20mK (F4)؛ 25mK (F5.5) |
|---|---|---|---|
| محدوده طیفی | 3.7 ~ 4.8μm | اندازه | 122×86×60 میلی متر |
| زمان خنک کننده (23℃) | ≤5 دقیقه 30 ثانیه | وزن | ≤400 گرم |
| برجسته کردن | ماژول تصویربرداری حرارتی مادون قرمز MWIR,ماژول تصویربرداری حرارتی مادون قرمز 640x512,ماژول حرارتی 15μM MWIR |
||
توضیحات محصول
EYAS G615MB ماژول تصویربرداری حرارتی مادون قرمز MWIR خنک شده یکپارچه سازی آسان 640x512 / 15μm
یکپارچه سازی آسان 640x512/15 μm MCT MWIR ماژول حرارتی خنک شده مادون قرمز
ماژول های AD خنک شده سری EYAS دارای عملکرد پیش تقویت کننده برای تبدیل سیگنال های آنالوگ از آشکارسازان IR خنک شده به خروجی جریان ویدئویی دیجیتال هستند.در قالب های مختلف وضوح و باند های موج برای متناسب با نیازهای مختلف برنامه در دسترس است.
ماژول AD خنک شده EYAS G615MB یک آشکارگر مادون قرمز خنک شده MWIR 640 × 512 / 15μm را با یک صفحه مدار AD و RS046 گردشگر Stirling cryocooler ادغام می کند.این ماژول سیگنال های خروجی آنالوگ را از آشکارسازان مادون قرمز خنک شده به جریان های ویدئویی دیجیتال تبدیل می کند در حالی که قدرت درایو و کنترل زمان را فراهم می کندطراحی شده برای کمک به مشتریان OEM به سرعت آزمایش و تأیید آشکارسازان، این ادغام بین آشکارسازان مادون قرمز خنک شده و سیستم های کامل را ساده می کند و پیشرفت توسعه را به طور قابل توجهی تسریع می کند.
به عنوان یک تامین کننده آشکارگر مادون قرمز و تولید کننده هسته حرارتی مادون قرمز OEM ، ما به مشتریان راه حل های مختلف تصویربرداری حرارتی بالغ و موثر را ارائه می دهیم.
ویژگی های اصلی
- تبدیل آنالوگ به دیجیتال، توسعه تسریع شده- بر اساس 640x512 MWIR کاوشگرهای مادون قرمز خنک شده با مدار AD یکپارچه برای تبدیل آنالوگ به دیجیتال طراحی یکپارچه با ابعاد سازگار با کاوشگر
- نیمه موج خنک شده مادون قرمز برای انعطاف پذیری بالا- خنک کننده موج وسط با ثبات عالی و تامین پایدار.
- عملکرد عالی، ادغام آسان- نرخ فریم بالا تنظیم شده از 1 تا 100 هرتز برای گرفتن اهداف در حال حرکت سریع. رابط کامرالینک خروجی داده های خام 16 بیتی با کنترل پورت سریال است.
مشخصات محصول
| مدل | EYAS G615MB |
|---|---|
| شاخص ها | |
| قطعنامه | 640×512 |
| اندازه پیکسل | 15μm |
| پاسخ طیف | 3.7μm±0.2μm 4.8μm±0.2μm |
| آشکارساز IR NETD ((23°C) | 20mK ((F4) 25mK ((F5.5) |
| حالت کار | |
| نرخ فریم | 1~ 100 هرتز، قابل تنظیم |
| حالت کار | عکس فوری روش های ادغام ITR/IWR ضد شکوفایی حالت ویندوز |
| برق | |
| رابط استاندارد خارجی | 60pin: 37201-SM060-032W1R01 5pin: A1257WR-S-5P-LCP |
| ویدیوی دیجیتال | 16 بیتی CameraLink (CameraLink حالت پایه) |
| همگام سازی خارجی | CC1: فریم خارجی هم زمان |
| ارتباطات | CameraLink UART (پیش فرض) / RS232 (تخصیص پذیر) نرخ باد: 9600bps (پیش فرض) |
| منبع برق | صفحه AD: 5V کریو کولر: 12 ولت |
| قدرت ثابت (23 درجه سانتیگراد) | ≤8.5W |
| زمان خنک شدن (23°C) | ≤5 دقیقه30 ثانیه |
| اندازه (ملی متر) | ۱۲۲×۸۶×۶۰ |
| وزن (g) | ≤400 |
| دمای کار | -40°C تا +71°C |
کاربردهای صنعتی
ماژول تصویربرداری حرارتی EYAS G615MB به طور گسترده ای در بسیاری از زمینه ها از جمله NDT، نظارت بر محیط زیست، نظارت درازمدت، تحقیقات علمی و موارد دیگر استفاده می شود.
مجموعه محصولات متنوع
- طیف گسترده ای از فرمت های محصول- انتخاب جامع از جمله آشکارسازان مادون قرمز، هسته های دوربین و ماژول ها برای پاسخگویی به نیازهای مختلف ادغام.
- تنوع غنی محصولات- رزولوشن های متعدد آرایه، اندازه پیکسل، باند های موج و ترکیبی از گزینه های لنز که انعطاف پذیری بیشتری را برای کاربردهای متنوع فراهم می کند.
- عملکرد خارق العاده- تصویربرداری واضح، اندازه فشرده، مصرف انرژی کم، حساسیت بالا و قابلیت اطمینان بالا
- ادغام آسان- گزینه های رابط متعدد ادغام را ساده می کند و توسعه سریع را در زمینه های کاربردی متعدد امکان پذیر می کند.
پرسش های مکرر
1مزاياي دتکتورهای مادون قرمز بدون خنک کننده چيست؟
آشکارسازان سطح فوکال مادون قرمز که خنک نشده اند بدون دستگاه خنک کننده کار می کنند و در دمای اتاق کار می کنند. آنها از جمله شروع سریع، مصرف انرژی کم، اندازه کوچک، وزن کم،طول عمر طولانی، و هزینه کمتر.
2ملاحظات کلیدی برای یک آشکارگر مادون قرمز / ماژول حرارتی برای برنامه شما چیست؟
- وضوح آشکارگر
- اندازه پیکسل
- NETD
- کیفیت تصویر
- گزینه های لنز
- مصرف برق
- اندازه و وزن
- رابط مکانیکی و الکتریکی
- بودجه
