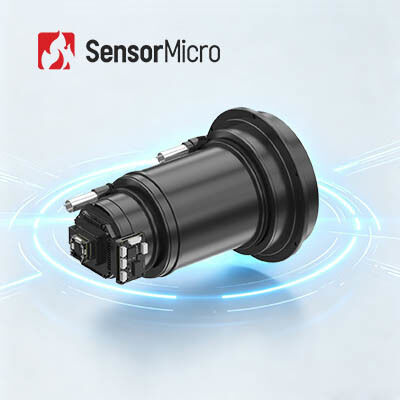

ماژول دوربین حرارتی بدون خنک کننده VOx با وضوح 1280x1024 و طراحی بدون شاتر برای نظارت با وضوح بالا

  • VOx Uncooled Thermal Camera Module with 1280x1024 Resolution and Shutterless Design for High-Definition Surveillance
محل منبع ووهان ، استان هوبی ، چین
نام تجاری SensorMicro
گواهی ISO9001:2015; RoHS; Reach
شماره مدل iSE1212
مقدار حداقل تعداد سفارش 1 قطعه
قیمت قابل مذاکره
شرایط پرداخت T/T
جزئیات محصول
قطعنامه 1280x1024/12μm NETD ≤30mK
محدوده طیفی 8 تا 14 میکرومتر نرخ فریم دیجیتال 25 هرتز / 30 هرتز / 50 هرتز
جهت تصویر افقی / عمودی / مورب رابط ارتباطی TTL-232/USB
برجسته کردن

دوربین مادون قرمز موج بلند 1280x1024

,

هسته دوربین مادون قرمز موج بلند 12μm
پیام بگذارید
توضیحات محصول
ماژول دوربین حرارتی VOx Uncooled LWIR 1280x1024/12μm برای نظارت
خلاصه ی محصول

با استفاده از یک آشکارساز بسته بندی سرامیکی 1280×1024/12μm توسعه یافته، این هسته دوربین تصویربرداری حرارتی مگاپیکسلی عملکرد برتر را با میدان دید گسترده تر، محدوده تشخیص گسترده تر،و جزئیات تصویربرداری هدف در مقایسه با محصولات استاندارد. طراحی بدون شاتر از بین بردن تصویر لکنت و سر و صدا در طول مشاهده.

iSE1212 از ویژگی های پیشرفته ای از جمله الگوریتم های فوق وضوح ، تصویر در تصویر ، OSD قابل تنظیم ، حالت خواب ، زوم الکترونیکی و رابط های ویدیویی متعدد پشتیبانی می کند.با گزینه های مختلف لنز برای ادغام آسان، این عملکرد تصویربرداری استثنایی را برای برنامه های فرعی پیشرفته فراهم می کند.

ویژگی های کلیدی
  • تصویربرداری با وضوح بالا:تصویربرداری حرارتی مگاپیکسلی با عملکرد صاف و بدون تاخیر، میدان دید گسترده تر، پوشش زاویه بزرگتر و محدوده تشخیص گسترده تر
  • عملیات بدون شاتر:هیچ کالیبراسیون شاتر مورد نیاز نیست، از بین بردن لکنت تصویر و فعال کردن کار ساکت برای جلوگیری از تشخیص هدف
  • عملکرد پیشرفته:از الگوریتم های فوق وضوح ، تصویر در تصویر ، OSD قابل تنظیم ، حالت خواب ، کالیبراسیون یک کلیک و سازگاری با صفحه نمایش های مختلف Micro OLED پشتیبانی می کند
  • ادغام آسان:سازگار با طیف گسترده ای از لنزهای نوری و اجزای گسترده برای ادغام سیستم انعطاف پذیر و توسعه ثانویه
مشخصات فنی
مدل iSE1212
نشانگرهای آشکارسازان IR
مواد حساس VOx
قطعنامه 1280×1024
اندازه پیکسل 12μm
پاسخ طیف 8μm ~ 14μm
NETD معمولی ≤30mK
پردازش تصویر
پیکسل های موثر 1280×1024
نرخ فریم دیجیتال 25Hz/30Hz/50Hz
زمان شروع 7s
ویدیوی دیجیتال YUV420/YUV422/RGB888/RAW
الگوریتم تصویر NUC/DRC/DNS/DDE/SFFC
بدون شاتر پشتیبانی شده
نمایش تصویر 10 نوع (سفید داغ / لاوا / آهن قرمز / آهن داغ / پزشکی / قطب شمال / رنگین کمان 1 / رنگین کمان 2 / رنگ / سیاه داغ)
جهت تصویر افقی/ عمودی/ قطری
زوم دیجیتال 1x/2x/4x/8x
روشنایی تصویر اتوماتیک/دستی
کنتراست تصویر اتوماتیک/دستی
حالت جبران خسارت راهنما
شبكه دار پشتیبانی شده
عملکرد سیستم
حالت خواب پشتیبانی شده
تنظیمات منوی قابل تنظیم
زبان منوی چینی / انگلیسی
کالیبراسیون آفست پشتیبانی شده
صفحه کلید ≥4 ((فعالیت های دکمه قابل تنظیم است)
رانندگي OLED
پشتیبانی از I2C، پورت موازی 16 بیتی/ 24 بیتی، datavalid و سایر سیگنال های صفحه نمایش درایو
درایو مستقیم Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A
از سیگنال های نمایش MIPI پشتیبانی می کند و می تواند به طور مستقیم صفحه نمایش IBOE VX039FHP-NH4 را هدایت کند.
نرم افزار کامپیوتر
نرم افزار کامپیوتری کنترل ماژول و نمایش ویدیو
برق
رابط استاندارد خارجی 50pin: BP040SB-50-0114-B-R0
رابط ارتباطی TTL-232/USB
رابط ویدیویی دیجیتال DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE
اجزای تمدید USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
رابط الکتریکی
ولتاژ تغذیه 2.7V ~ 5.3V
مصرف برق معمولی 1.2W@25Hz@23±3°C
مکانیک/لنز
اندازه هسته خالی ((ملی متر) 38×39×28 68×69×302
وزن هسته خالی ((g) 65±3 88.5±3
لنز های نوری فوکوس ثابت: 14mm/19mm/25mm/35mm فوکوس ثابت: 50mm/100mm
لنز موتور: 75mm/100mm/150mm
زوم مداوم: 15~100mm / 25~75mm / 28~90mm / 30~180mm / 25~225mm / 30~300mm
اجزای شاتر اختیاری
سطح حفاظت IP67 ((عکاس جلو)
سازگاری با محیط زیست
دمای کار -40°C~+70°C
دمای ذخیره سازی -45°C تا +85°C
رطوبت 5٪ تا 95٪، بدون فشرده سازی
ارتعاش 5.35g، ارتعاش تصادفی، 3- محور
تاثیر نصف موج سینوس، 40g / 11ms، جهت ضربه X محور، 3 بار ۵۰۰ گرم در یک دقیقه
گواهینامه ROHS2.0/REACH
کاربردهای صنعتی

ماژول تصویربرداری مادون قرمز iSE1212 به طور گسترده ای در:

  • چشم انداز صنعتی
  • آتش نشانی و نجات
  • نظارت بر امنیت
  • مشاهده در فضای باز
  • دید ماشینی
  • الکترونیک مصرفی
تکنولوژی اصلی

ظرفیت های قوی تحقیق و توسعه:SensorMicro یکی از اولین شرکت های چین است که در حال تحقیق در مورد کشنده های مادون قرمز خنک شده نوع II (T2SL) است.تولید انبوه و کاربرد مهندسی پیشگام با قابلیت های اثبات شده در زمینه تحقیق و توسعه و تولید دستگاه های پیشرفته پیشرفته.

دستاوردهای تکنولوژیکی برجسته:روند توسعه تکنولوژی SWaP3 را رهبری می کند، در قالب فرمت بزرگ، پیکسل کوچک، عملیات دمای بالا، کوچک سازی، عملکرد بالا و مصرف انرژی پایین بسیار جلو است.

زنجیره تامین کامل:از طراحی تراشه و تولید سردتر تا فرآیندهای بسته بندی با خلاء بالا، دستیابی به زنجیره تامین پایدار، کیفیت قابل اعتماد و مزایای قابل توجهی با تکنولوژی یکپارچه.

پرسش های مکرر
در چه صنایع می توان از آشکارسازان مادون قرمز/کرهای دوربین های حرارتی استفاده کرد؟

ماژول های دوربین حرارتی ما به طور گسترده ای در بسیاری از صنایع از جمله استفاده می شود:

  • ترموگرافی: نگهداری برق، بینایی ماشین، تعمیرات HVAC، متالورژیک پتروشیمی، نگهداری پیش بینی، پیشگیری از اپیدمی
  • امنیت و نظارت: شهر امن، نظارت بر زیرساخت ها، امنیت مرزی، سفرهای دریایی، امنیت معدن
  • آتش سوزی و نجات: پیشگیری از آتش سوزی جنگل، پیشگیری از آتش سوزی، جستجو و نجات
  • بار مفید هواپیماهای بدون سرنشین: بازرسی تجهیزات، اجرای قوانین و نجات، استفاده از آتش نشانی، مشاهده حیوانات
  • چشم انداز شخصی: اوقات فراغت در فضای باز، مشاهده حیوانات، گشت اجرای قانون
  • ADAS: رانندگی مستقل، سیستم دستیار راننده پیشرفته، وسایل نقلیه ویژه
  • AIoT: خانه هوشمند، سخت افزار هوشمند، مراقبت هوشمند، روبات ها
  • سایر موارد: سیستم دید پرواز بهبود یافته، تشخیص گاز، کشاورزی و دامداری، تحقیقات علمی
