ماژول مادون قرمز با ثبات بالا 1280x1024 PLUG1212 برای همه شرایط آب و هوایی
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xوضوح | 1280x1024/12μm | NETD | <50mK |
---|---|---|---|
محدوده طیفی | 8 تا 14 میکرومتر | اندازه | 20x20x10.4 میلی متر |
برجسته | ماژول مادون قرمز خنک نشده 1280x1024,ماژول مادون قرمز خنک نشده با ثبات بالا,ماژول دوربین حرارتی PLUG1212 |

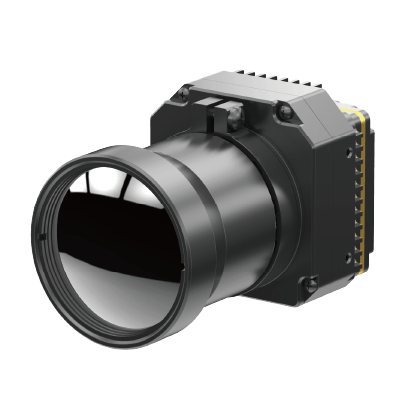

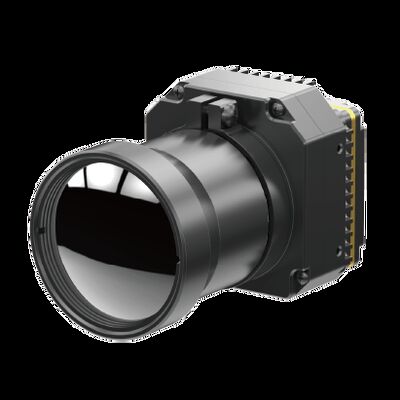

ماژول مادون قرمز با ثبات بالا 1280x1024 PLUG1212 برای همه شرایط آب و هوایی
هسته دوربین حرارتی خنک نشده PLUG1212 تصاویر حرارتی تا 1280x1024 پیکسل را ارائه می دهد و کوچکترین جزئیات را به شما نشان می دهد.اندازه پیکسل کاهش یافته 12 میکرومتری آن وضوح فضایی بهتری را ارائه می دهد و با فوکوس لنز نوری کوتاه تری برای دستیابی به ماموریت برد مشابه مطابقت دارد.
برخلاف سیستمهای تصویربرداری حرارتی خنکشده سنتی، ماژول تصویربرداری حرارتی HD LWIR 1280x1024/12μm VOx خنکنشده بدون نیاز به سیستم خنککننده برودتی کار میکند.این منجر به کاهش قابل توجه هزینه، افزایش قابلیت حمل و نگهداری و فرآیند تعمیر و نگهداری ساده می شود.این ماژول از یک حسگر میکروبولومتر خنکنشده پیشرفته مبتنی بر فناوری VOx (اکسید وانادیوم) بهره میبرد که عملکرد تصویربرداری حرارتی قابل اعتماد و مداوم را تضمین میکند.
طراحی جمع و جور ماژول، با ابعاد بهینه شده برای یکپارچه سازی آسان، آن را برای نصب بر روی هواپیماهای بدون سرنشین، دستگاه های دستی، سیستم های امنیتی و سایر پلت فرم های قابل حمل مناسب می کند.این ماژول سبک وزن برای اطمینان از ادغام یکپارچه با سیستم های موجود، ارائه انعطاف پذیری و تطبیق پذیری در برنامه های تصویربرداری حرارتی مهندسی شده است.
هسته حرارتی مادون قرمز PLUG1212 در طیف وسیعی از مناطق اعمال می شود و راه حل های اطلاعات بصری آن روز، شب، دید کم و همه شرایط آب و هوایی را پوشش می دهد.
- تصویربرداری حرارتی فوق العاده شفاف
- عملکرد پایدار
- پاک کردن کیفیت و جزئیات تصویر
- سازگاری قوی با محیط
مدل | PLUG1212 |
عملکرد آشکارساز IR | |
وضوح | 1280x1024 |
Pixel Pitch | 12 میکرومتر |
محدوده طیفی | 8 تا 14 میکرومتر |
NETD | <30 میلیون |
پردازش تصویر | |
نرخ فریم | 25 هرتز |
زمان راه اندازی | <25 ثانیه |
ویدئوی آنالوگ | / |
ویدیو دیجیتال | HDMI/RAW/YUV/BT1120 |
کامپوننت افزونه | USB/Camerlink |
حالت کم نور | خطی / هیستوگرام / مختلط |
زوم دیجیتال | 1~8X زوم مداوم، اندازه مرحله 1/8 |
نمایش تصویر | مشکی داغ/سفید داغ/شبه رنگ |
جهت تصویر | چرخش افقی/عمودی/مورب |
الگوریتم تصویر | NUC/AGC/IDE |
مشخصات برق | |
رابط خارجی استاندارد | رابط 50pin_HRS |
حالت ارتباطی | RS232-TTL، 115200bps |
ولتاژ تغذیه | 5±0.5 ولت |
مصرف برق معمولی | <2.0 وات |
خصوصیات فیزیکی | |
ابعاد (میلی متر) | 56x56x40.2 |
وزن | ≤220 گرم |
سازگاری محیطی | |
دمای عملیات | -40 درجه سانتی گراد ~ 70+ درجه سانتی گراد |
دمای ذخیره سازی | -45 درجه سانتی گراد ~ +85 درجه سانتی گراد |
رطوبت | 5٪ ~ 95٪، غیر متراکم |
لرزش | لرزش تصادفی 5.35 گرم، 3 محور |
شوکه شدن | موج نیمه سینوسی، 40 گرم در 11 میلی ثانیه، 3 محور 6 جهت |
اپتیک | |
لنز اختیاری | فوکوس ثابت Athermal: 19mm/25mm |
ماژول تصویربرداری مادون قرمز PLU1212 به طور گسترده در امنیت و نظارت، فضای باز، آتش نشانی و نجات، اجرای قانون و نجات، ADAS، بارهای پهپاد و غیره استفاده می شود.
1. آشکارساز مادون قرمز چگونه کار می کند؟
آشکارسازهای مادون قرمز با سنجش تابش الکترومغناطیسی در محدوده مادون قرمز کار می کنند.مکانیسم دقیق تشخیص بسته به نوع آشکارساز مادون قرمز متفاوت است.
آشکارسازهای حرارتی با اندازه گیری تغییر دما ناشی از جذب اشعه مادون قرمز کار می کنند.به عنوان مثال، میکروبولومترها از ماتریسی از عناصر کوچک مقاومتی تشکیل شده اند که به گرما حساس هستند.هنگامی که تابش مادون قرمز توسط آشکارساز جذب می شود، باعث افزایش دمای عنصر مقاومتی می شود و در نتیجه مقاومت الکتریکی تغییر می کند که قابل تشخیص و تبدیل به تصویر است.
از سوی دیگر آشکارسازهای فوتون با تبدیل فوتون های تابش مادون قرمز به سیگنال های الکتریکی کار می کنند.دو نوع رایج از آشکارسازهای فوتون، آشکارسازهای فتوولتائیک و رساناهای نوری هستند.آشکارسازهای فتوولتائیک زمانی که فوتونهای مادون قرمز جذب میشوند ولتاژ تولید میکنند، در حالی که رسانای نوری با جذب فوتونها رسانایی خود را افزایش میدهند.
آشکارسازهای مادون قرمز همچنین میتوانند از مکانیسمهای تشخیص دیگری مانند پیرو الکتریسیته، که در آن تغییرات دما باعث ایجاد بار در یک ماده میشود، یا اثرات ترموالکتریک، که در آن اختلاف دما بین دو ماده ولتاژ ایجاد میکند، استفاده کنند.
سیگنال خروجی از آشکارساز مادون قرمز را می توان پردازش و به صورت تصویر نمایش داد که می تواند برای اهداف مختلفی مانند تصویربرداری حرارتی در کاربردهای پزشکی یا صنعتی، سنجش از دور محیط و اسکن حرارتی در سیستم های امنیتی استفاده شود.
